Форматно-раскроечный станок GRIGGIO UNICA 350 завоевал первые ряды среди производителей деревообрабатывающего оборудования. Он характеризуется продуманным до мелочей устройством и наличием трёх модификаций станка, которые найдут своего хозяина среди специалистов с разными производственными потребностями.

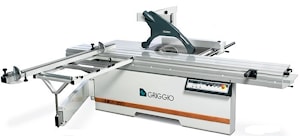

Одной из модификаций станка является форматно-раскроечный станок

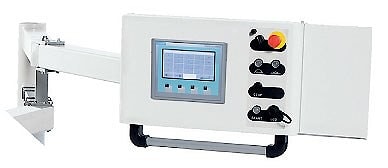

GRIGGIO UNICA 350 DIGIT-3 с кареткой 3200 мм, который имеет прямой запуск. Отличительной особенностью станка среди станков данного модельного ряда является наличие в нём электронного позиционирующего устройства TOUCH SCREEN 4" PLC SIEMENS, которое управляет подъемом и наклоном пильного узла, а также перемещением параллельного упора.
Данная функция позволяет осуществлять электронное регулирование подъема и наклона пилы с автоматической корректировкой высоты в зависимости от наклона пилы. Поэтому точность раскроя материалов обеспечена до десятых миллиметра. При подачи заготовки автоматически высчитываются верхние и нижние параметры. Максимальная скорость передачи составляет 15 метров в минуту.
Электронное позиционирующее устройство TOUCH SCREEN 4" PLC SIEMENS отвечает также за положение параллельного упора с автоматической компенсацией параметров при наклонной пиле. Перемещение параллельного упора осуществляется вращением винтовой шариковой пары по высокоточной направляющей. Корпус параллельного упора убирается под рабочий стол.
Электронное устройство способно запоминать до 100 рабочих параметров, поэтому при работе не придётся настраивать станок под периодически повторяющиеся операции заново, а стоит лишь выбрать из уже имеющихся. Регулировка 2-осевого подрезного узла (On-Off)
осуществляется моторизированным способом. Безопасность работы на форматно-раскроечном станке Unica 350 DIGIT-3 с кареткой 3200 мм Griggio соответствует нормативам безопасности СЕ.
Технические характеристики форматно-раскоечного станка GRIGGIO UNICA 350 DIGIT-3
Размер длины каретки ( для версии станка Unica 350)
2150
2600
3200
3800
4300 |
385x2150 мм
385x2600 мм
385x3200 мм
385x3800 мм
385x4300 мм |
Длина раскроя каретки
2150 мм
2600 мм
3200 мм
3800 мм |
2170 мм
2700 мм
3260 мм
3870 мм |
| Диаметр главной пилы (по требованию) | 350 мм |
| Максимальный диаметр пилы | 350 мм |
| Высота реза при 90° | 118 мм |
| Высота реза при 45° | 80 мм |
| Диаметр подрезной пилы без основной пилы | 120 мм |
| Максимальный диаметр пилы в базовой комплектации | 315 мм |
| Высота реза при 90° | 102 мм |
| Высота реза при 45° | 72 мм |
| Диаметр подрезной пилы с основной пилой | 120 мм |
| Наклон пилы | 0-45 градусов |
Ширина реза между пилой и упорной линейкой
UNICA 350 / 350 E (по требованию - 1250 мм или 1500 мм)
UNICA 350 EVO
UNICA 350 DIGIT 3 (по требованию 1050 мм или 1600 мм) | 1050 мм
1300 мм
1300 мм |
| Частота вращения пилы | 4000 оборотов в минуту |
| Мощность мотора | 5,5 л.с. (4кВт) |
| Вес нетто UNICA 350 / 350E | 705 кг |
| Вес нетто UNICA 350EVO / DIGIT 3 | 840 кг
|
Стандартная (базовая) комплектация форматно - раскроечного станка GRIGGIO UNICA 350
| Алюминиевая каретка | с цилиндрическими направляющими из стали высокой точности, на роликах |
| Каретка | из анодированных профилей |
| 5 упоров быстрого позиционирования флажков на телескопической направляющей | + |
| Защитное устройство пилы | + |
| Кнопка аварийного останова и теплозащита | + |
| Прямой запуск | + |
| Подъем пилы | с помощью маховика |
| Механический визуализатор угла наклона пилы | + |
| Ручная регулировка 2-осевого подрезного узла | +
|
Логистика
| Вес нетто | 840 кг |
| Вес брутто в ящике | 1040 кг |
| Габаритные размеры | 3300x3360x1750 мм |
| Упаковочные размеры | 2000X300X300 мм |
| Объем | 4,9 м3
|
Код для заказа станка
925156 Форматно-раскроечный станок с кареткой 3200 мм GRIGGIO UNICA 350 DIGIT-3 оси
Буклет по форматно-раскроечному станку с роликовой кареткой GRIGGIO UNICA 350 DIGIT-3 скачать
