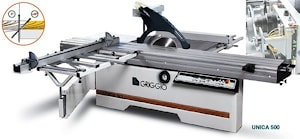

Форматно-раскроечный станок с роликовой кареткой UNICA 500, GRIGGIO, Италия
тип:
форматно-раскроечные станки
исполнение:
роликовые направляющие
Форматно-раскроечные станки UNICA 500 компании GRIGGIO, начиная с традиционной комплектации, заканчивая модификациями с различными электронными программаторами, позволяющими добиться еще более лучшего результата раскроя при минимальных затратах сил и времени, предназначены для раскроя особо крупных материалов, т.к. имеют главную пилу, диаметром 450 мм (в базовой комплектации), которая справится с различными по сложности заготовками.
Работая на станке, можно осуществлять не только прямолинейный раскрой по заданным параметрам, но и раскрой под углом от 0 до 46 градусов благодаря наклонной главной пиле с моторизированным подъемом и регулировкой наклона пильного блока с помощью маховичка. Узел подъема пилы перемещается по 4 высокоточным направляющим, которые способствуют бесперебойной работе и долговечности оборудования. Вал пилы имеет 4 скорости вращения ( 3000-4000-5000-6000 оборотов в минуту), регулирующиеся сверху на столе и предназначенные для различных материалов и режимов раскроя.
Незаменимым дополнением к главной пиле является подрезной узел, имеющий электрическую регулировку ON-OFF вертикального и горизонтального положения, который исключает появление сколов при раскрое. Поднимающийся при включении и опускающийся под стол при выключение, он не создает дополнительных препятствий и не занимает места в рабочей зоне. Основная и подрезная пилы работают от разных моторов, мощностью 7,5 лс и 1 лс, поэтому станок может эксплуатироваться в условиях повышенной нагрузки.
Форматно-раскоечный станок UNICA 500 GRIGGIO оснащен алюминиевой кареткой из анодированных профилей с цилиндрическими прецизионными стальными направляющими. Позиционирование направляющей форматной каретки происходит с компенсацией параметра в зависимости от угла наклона пилы, что зачастую не могут предложить другие производители станков. На форматной каретке расположена увеличенная телескопическая линейка, которая имеет блокировку упоров с помощью ручки и оснащена светодиоидами освящения.
В стандартную комплектации станка входит каретка размером 3200 мм, но при желании клиента может поставляться других размеров ( 2150 мм, 2600 мм, 3800 мм и 4300 мм). Точность замеров гарантирована наличием алюминиевой параллельной линейки с микрометрической регулировкой и возможностью наклона от +30 до -45 градусов. Все режущие элементы
форматно-раскроечного станка UNICA 500 GRIGGIO надежно защищены, чтобы исключить производственный травматизм. Пильный узел укомплектован двойной апирационной системой отдельно для главной и подрезной пил, что обеспечивает чистую и приятную работу на станке.
Технические характеристики форматно-раскроечного станка GRIGGIO UNICA 500
Размер каретки | |
Unica 500 /2150 | 385x2150 мм |
Unica 500 /2600 | 385x2600 мм |
Unica 500 /3200 | 385x3200 мм |
Unica 500 /3800 | 385x3800 мм |
Unica 500 /4300 | 385x4300 мм |
Ширина раскроя каретки 2150 мм | 2170 мм |
Ширина раскроя каретки 2600 мм | 2700 мм |
Ширина раскроя каретки 3200 мм | 3260 мм |
Ширина раскроя каретки 3800 мм | 3870 мм |
Ширина раскроя каретки 4300 мм | 4370 мм |

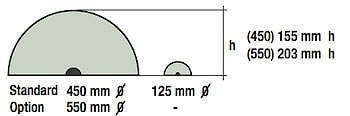

Диаметр главной пилы (БАЗОВАЯ КОМПЛЕКТАЦИЯ) | 450 мм |
Высота реза при 90 градусах | 155 мм |
Высота реза при 45 градусах | 105 мм |
Диаметр главной пилы (ПО ЗАКАЗУ) | 550 мм |
Высота реза при 90 градусах | 202 мм |
Высота реза при 45 градусах | 140 мм |
Обязательна параллелограммная защита "СЕ" | + |
4 скорости вращения вала пилы | 3000-4000-5000-6000 об/мин |
Угол наклона пилы | 0°-46° |
Диаметр подрезной пилы | 125 мм |
Ширина реза между пилой и упорной линейкой: | 1250 мм |
2 вытяжных отверстия диаметром | 80/120 мм |
Мотор | 5,5 кВт (7,5 л.с.) |
Мотор подрезного узла | 0,75 кВт (1 л.с.) |
Вес нетто | 900 кг
|
Стандартная (базовая) комплектация форматно-раскроечного станка GRIGGIO UNICA 500
Подрезной узел 2 оси с электрической регулировкой | при включении станка поднимается, при выключении опускается под стол |
Алюминиевая каретка | с цилиндрическими прецизионными стальными направляющими |
Каретка | из анодированных профилей |
Алюминиевая упорная линейка | +30/-45 градусов |
Увеличенная телескопическая линейка на форматной каретке | (блокировка упоров с помощью ручки, светодиоды освещения) |
Параллельная упорная линейка | с микрометрической регулировкой |
Регулировка скорости пилы | сверху на столе |
Позиционирование направляющей форматной каретки | с компенсацией параметра в зависимости от угла наклона пилы |
5 упоров быстрого позиционирования флажков | на телескопической направляющей |
Наклон пилы | с помощью сервопривода |
Узел подъема пилы перемещается | по 4 высокоточным направляющим |
Централизованная смазка узла подъема. | + |
Пильный узел с двойной аспирационной системой | отдельно для главной пилы и подрезной пилы |
Защитное устройство пилы |
|
Логистика
Вес нетто | 900 кг |
Вес брутто в ящике | 1050 кг |
Габаритные размеры | 3300x3360x1750 мм |
Упаковочные размеры | 3500x1200x1200 мм |
Объем | 4,9 м3
|
Код для заказа
925130 Форматно-раскроечный станок с кареткой 3200 мм GRIGGIO UNICA 500
ОПЦИИ форматно-раскроечного станка GRIGGIO UNICA 500
0913507 | Норматив EN - электросистема "CE" |
| Оснащен: |
| электромотором с тормозом |
| визуализатором скорости |
0913532 | Разница для станка без подрезной пилы |
0913516 | Возможность работы с пилой диаметром 550 мм |
| высота реза при наклоне пилы 90 градусах - 202 мм |
| высота реза при наклоне пилы 45 градусах - 140 мм |
0913710 | Двойная регулируемая подрезная пила "CD" |
| Подрезной узел с двойной пилой - регулировка расстояния между 2-мя пилами с увеличением до 0,05 мм без использования ключей |
| Регулировка толщины пилы минимум 2,8 мм/макс 3,6 мм |
| Оснащен двойной пилой |
0913536 | Скидка для каретки 2150 мм (длина раскроя с подрезным узлом 2170 мм) |
0913537 | Скидка для каретки 2600 мм (длина раскроя с подрезным узлом 2700 мм) |
0913539 | Разница для каретки 3800 мм (длина раскроя с подрезным узлом 3870 мм) |
0913540 | Разница для каретки 4300 мм |
| (длина раскроя неповоротной форматной каретки (с подрезным узлом) 4200 мм) |
| (длина раскроя поворотной форматной каретки (с подрезным узлом) 3870 мм) |
0913673 | Программа проектирования CABINET CAB/CAM |
0913633 | Запуск на каретке |
0913630 | Автоматический запуск звезда-треугольник |
0913545 | Быстрая блокировка основного пильного диска (для пилы с максимальным диаметром 450 мм) |
0913544 | Быстрая блокировка подрезного пильного диска |
0913665 | Ручная централизованная смазка |
0913556 | Пневматический прижим 3200 мм |
| Полезная длина заготовки 3050 мм |
0913561 | Двойной упор для реза под углом +45/-45 градусов |
0913551 | Эксцентриковый винтовой прижим |
0913565 | Приставка для параллельных разрезов |
0913567 | Приставка для параллельных разрезов с электронным визуализатором |
0913701 | Расширение стола на выходе |
0913582 | Ширина реза 1600 мм |
0913591 | Электронный счётчик параллельного упора c эксцентриковой блокировкой и микрометрической регулировкой |
0913592 | Поворотная форматная каретка с визуализатором –470+470 |
| Оснащена: |
| цифровой визуализатор наклона форматной каретки |
| счетчик для 1-го и 2-го упора с независимым позиционированием и компенсацией параметра в зависимости от угла наклона |
| телескопическое расширение 470 мм |
0913596 | 2-ой электронный счетчик телескопической направляющей |
| (только для версии с наклонной форматной кареткой) |
| 2-ой электронный счетчик на телескопической направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона |
0913595 | Телескопическая направляющая с 2-мя электронными счетчиками |
| (только для версии со стандартной форматной кареткой) |
| Телескопическая алюминиевая направляющая для форматной каретки с 2-мя электронными счетчиками для позиционирования упоров: |
| счетчик для 1-го и 2-го упора с независимым позиционированием и компенсацией параметра в зависимости от угла наклона |
| 2-ой электронный счетчик на телескопической направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона |
0913600 | Регулируемый упор для раскроя заготовок толщиной менее 2 мм |
0913661 | Телескопический удлинитель 750 максимально для форматной каретки |
0913605 | Второй форматный стол |
0913658 | Параллелограммная защита пилы 'CE ' |
0913691 | Расклинивающий нож 2,8 мм (для пилы диаметром 300 мм) |
0913681 | Лазер для оптимизации реза |
0913705 | Набор для фрезы |
0913721 | Двойная подрезная пила Widia диаметром 125 мм (Z 12+12 толщина зуба 3,1/3,9 мм) |
0913728 | Подрезная пила Widia "CD" диаметром 125 мм (Z 12+12 толщина зуба 2,8/3,8 мм) |
0913729 | Двойная подрезная пила Widia для подрезного узла с 3 осями (Z 12+12 толщина зуба 2,8/3,8 мм) |
0913731 | Главная пила Widia диаметром 300 мм (Z 72 толщина зуба 3,2 мм) |
0913741 | Главная пила Widia диаметром 350 мм (Z 84 толщина зуба 3,5 мм) |
0913751 | Главная пила Widia диаметром 400 мм (Z 60 толщина зуба 3,8 мм) |
0913761 | Главная пила Widia диаметром 450 мм (Z 66 толщина зуба 4,2 мм) |
0913766 | Главная пила WIdia диаметром 550 мм (Z 48 толщина зуба 5,2 мм) |
0913811 | Мотор 10 лс (7,5 квт) 50 Гц с автоматическим запуском звезда треугольник |
0913821 | Мотор 12 лс (9 квт) 60 Гц с автоматическим запуском звезда треугольник |
0913831 | Мотор 15 лс (11 квт) 50 Гц с автоматическим запуском звезда треугольник |
0913835 | Мотор 18 лс (13 квт) 60 Гц с автоматическим запуском звезда треугольник
|
Каталог-буклет PDF по раскроечному станку UNICA 500
