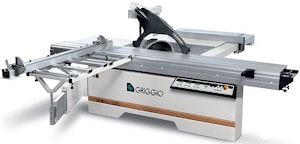

Шагом на пути облегчения труда персонала при неизменном высоком качестве раскроя является
форматно-раскроечный станок GRIGGIO UNICA 500 DIGIT-2, который комплектуется электронным позиционирующим устройством Touch Screen 4 " PLC SIEMENS для управления подъемом и наклоном пильного узла. Данное устройство отвечает за электронное регулирование подъема и наклона пилы с автоматической корректировкой высоты в зависимости от наклона.
Персонал по обслуживанию станка задает необходимые параметры на дисплее, в соответствии с которыми позиционируется пильная группа. Важно отметить такое преимущество позиционирующего устройства, как возможность запоминать до 100 рабочих параметров, что очень удобно при периодически повторяющихся операциях. Угол наклона пилы
форматно-раскроечного станка GRIGGIO UNICA 500 DIGIT-2 отличается от базовой модификации и составляет +1°-46°, расширяя тем самым возможности станка. Основная пила имеет диаметр 450 мм (возможно увеличение размера до 550 мм по заказу клиента) и несколько скоростей вращения (3000-4000-5000-6000 оборотов в минуту), регулировка которых находится сверху на столе.
Мощный мотор в 7,5 лс позволяет бесперебойно работать в условиях повышенной нагрузки. Узел подъема пилы перемещается по 4 высокоточным направляющим и имеет централизованную смазку. Наклон пилы осуществляется с помощью сервопривода. Помимо основной пилы
форматно-раскроечный станок GRIGGIO UNICA 500 DIGIT-2 имеет 2 осевой подрезной узел с электрической регулировкой ON-OFF. Устройство подрезного узла максимально подчинено удобной работе: при включении станка поднимается, а при его отключении опускается под стол. Подрезной узел работает от независимого мотора, мощностью 1 лс.
Зона пропила оборудована двойной аспирационной системой, одна из которых предназначена для основной пилы, вторая – для подрезной. Для безопасной работы на станке предусмотрено защитное устройство пилы. Точность раскроя станка вплоть до миллиметра обусловлена наличием в нем алюминиевой параллельной упорной линейки с микрометрической регулировкой и углом наклона от +30 до -45 градусов. Ширина реза между пилой и упорной линейкой составляет 1250 мм. В станке дополнительно имеется увеличенная телескопическая линейка, расположенная на форматной каретке, имеющая 5 упоров быстрого позиционирования флажков с помощью ручки и светодиоды освящения.
Алюминиевая каретка, стандартного размера 3200 мм, представляет собой надежную конструкцию из анодированных профилей с цилиндрическими прецизионными стальными направляющими. В зависимости от угла наклона пилы происходит позиционирование направляющей форматной каретки. Размер каретки, поставляемый в комплекте, предоставляется на выбор клиента, может составлять помимо стандартного размера 2150 мм, 2600 мм, 3800 м и 4300 мм. Данный параметр следует уточнить при заказе. Вес
форматно-раскроечного станка GRIGGIO UNICA 500 DIGIT-2 составляет 1050 кг. Он относится к нормативу безопасности СЕ.
Технические характеристики форматно-раскроечного станка GRIGGIO UNICA 500 DIGIT-2
Размер каретки | |
Unica 500 /2150 | 385x2150 мм |
Unica 500 /2600 | 385x2600 мм |
Unica 500 /3200 | 385x3200 мм |
Unica 500 /3800 | 385x3800 мм |
Unica 500 /4300 | 385x4300 мм |
Ширина раскроя каретки 2150 мм | 2170 мм |
Ширина раскроя каретки 2600 мм | 2700 мм |
Ширина раскроя каретки 3200 мм | 3260 мм |
Ширина раскроя каретки 3800 мм | 3870 мм |
Ширина раскроя каретки 4300 мм | 4370 мм |

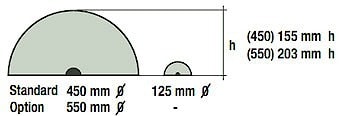

Диаметр главной пилы (БАЗОВАЯ КОМПЛЕКТАЦИЯ) | 450 мм |
Высота реза при 90 градусах | 155 мм |
Высота реза при 45 градусах | 105 мм |
Диаметр главной пилы (ПО ЗАКАЗУ) | 550 мм |
Высота реза при 90 градусах | 202 мм |
Высота реза при 45 градусах | 140 мм |
Обязательна параллелограммная защита "СЕ" | + |
4 скорости вращения вала пилы | 3000-4000-5000-6000 об/мин |
Угол наклона пилы | +1°-46° |
Диаметр подрезной пилы | 125 мм |
Ширина реза между пилой и упорной линейкой | 1250 мм |
2 вытяжных отверстия диаметром | 80/120 мм |
Мотор | 5,5 кВт (7,5 л.с.) |
Мотор подрезного узла | 0,75 кВт (1 л.с.) |
Вес нетто | 1050 кг
|
Стандартная (базовая) комплектация форматно-раскроечного станка GRIGGIO UNICA 500 DIGIT-2
Подрезной узел 2 оси с электрической регулировкой | при включении станка поднимается, при выключении опускается под стол |
Алюминиевая каретка | с цилиндрическими прецизионными стальными направляющими |
Каретка | из анодированных профилей |
Алюминиевая упорная линейка | +30/-45 градусов |
Увеличенная телескопическая линейка на форматной каретке | (блокировка упоров с помощью ручки, светодиоды освещения) |
Параллельная упорная линейка | с микрометрической регулировкой |
Регулировка скорости пилы | сверху на столе |
Позиционирование направляющей форматной каретки | с компенсацией параметра в зависимости от угла наклона пилы |
5 упоров быстрого позиционирования флажков | на телескопической направляющей |
Наклон пилы | с помощью сервопривода |
Узел подъема пилы перемещается | по 4 высокоточным направляющим |
Централизованная смазка узла подъема. | + |
Пильный узел с двойной аспирационной системой | отдельно для главной пилы и подрезной пилы |
Защитное устройство пилы |
|
Логистика
Вес нетто | 1040 кг |
Вес брутто в ящике | 1240 кг |
Габаритные размеры | 3300x3930x1750 мм |
Упаковочные размеры | 3500x1200x1200 мм
+Digit 2000х300х300 мм |
Объем | 4,9 м3
0,2 м3
|
Код для заказа
925133 Форматно-раскроечный станок с кареткой 3200 мм GRIGGIO UNICA 500 DIGIT-2
ОПЦИИ форматно-раскроечного станка GRIGGIO UNICA 500 DIGIT-2
0913507 | Норматив EN - электросистема "CE" |
| Оснащен: |
| электромотором с тормозом |
| визуализатором скорости |
0913532 | Разница для станка без подрезной пилы |
0913516 | Возможность работы с пилой диаметром 550 мм |
| высота реза при наклоне пилы 90 градусах - 202 мм |
| высота реза при наклоне пилы 45 градусах - 140 мм |
0913710 | Двойная регулируемая подрезная пила "CD" |
| Подрезной узел с двойной пилой - регулировка расстояния между 2-мя пилами с увеличением до 0,05 мм без использования ключей |
| Регулировка толщины пилы минимум 2,8 мм/макс 3,6 мм |
| Оснащен двойной пилой |
0913536 | Скидка для каретки 2150 мм (длина раскроя с подрезным узлом 2170 мм) |
0913537 | Скидка для каретки 2600 мм (длина раскроя с подрезным узлом 2700 мм) |
0913539 | Разница для каретки 3800 мм (длина раскроя с подрезным узлом 3870 мм) |
0913673 | Программа проектирования CABINET CAB/CAM |
0913633 | Запуск на каретке |
0913630 | Автоматический запуск звезда-треугольник |
0913545 | Быстрая блокировка основного пильного диска (для пилы с максимальным диаметром 450 мм) |
0913544 | Быстрая блокировка подрезного пильного диска |
0913665 | Ручная централизованная смазка |
0913556 | Пневматический прижим 3200 мм |
| Полезная длина заготовки 3050 мм |
0913561 | Двойной упор для реза под углом +45/-45 градусов |
0913551 | Эксцентриковый винтовой прижим |
0913565 | Приставка для параллельных разрезов |
0913567 | Приставка для параллельных разрезов с электронным визуализатором |
0913701 | Расширение стола на выходе |
0913582 | Ширина реза 1600 мм |
0913591 | Электронный счётчик параллельного упора |
| С эксцентриковой блокировкой и микрометрической регулировкой |
0913615 | Инвертер скорости от 2000 до 6000 об/мин - (максимально 10 лс) |
0913592 | Поворотная форматная каретка с визуализатором –470+470 |
| Оснащена: |
| цифровой визуализатор наклона форматной каретки |
| счетчик для 1-го и 2-го упора с независимым позиционированием и компенсацией параметра в зависимости от угла наклона |
| телескопическое расширение 470 мм |
0913596 | 2-ой электронный счетчик телескопической направляющей |
| (только для версии с наклонной форматной кареткой) |
| 2-ой электронный счетчик на телескопической направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона |
0913595 | Телескопическая направляющая с 2-мя электронными счетчиками |
| (только для версии со стандартной форматной кареткой) |
| Телескопическая алюминиевая направляющая для форматной каретки с 2-мя электронными счетчиками для позиционирования упоров: |
| счетчик для 1-го и 2-го упора с независимым позиционированием и компенсацией параметра в зависимости от угла наклона |
| 2-ой электронный счетчик на телескопической направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона |
0913600 | Регулируемый упор для раскроя заготовок толщиной менее 2 мм |
0913661 | Телескопический удлинитель 750 максимально для форматной каретки |
0913605 | Второй форматный стол |
0913658 | Параллелограммная защита пилы 'CE ' |
0913691 | Расклинивающий нож 2,8 мм (для пилы диаметром 300 мм) |
0913681 | Лазер для оптимизации реза |
0913695 | Поворотная навесная панель управления |
| легко убирается из рабочей зоны для облегчения загрузки больших заготовок |
| в комплекте с параллелограммной защитой "СЕ" |
0913705 | Набор для фрезы |
0913721 | Двойная подрезная пила Widia диаметром 125 мм (Z 12+12 толщина зуба 3,1/3,9 мм) |
0913728 | Подрезная пила Widia "CD" диаметром 125 мм (Z 12+12 толщина зуба 2,8/3,8 мм) |
0913729 | Двойная подрезная пила Widia для подрезного узла с 3 осями (Z 12+12 толщина зуба 2,8/3,8 мм) |
0913731 | Главная пила Widia диаметром 300 мм (Z 72 толщина зуба 3,2 мм) |
0913741 | Главная пила Widia диаметром 350 мм (Z 84 толщина зуба 3,5 мм) |
0913751 | Главная пила Widia диаметром 400 мм (Z 60 толщина зуба 3,8 мм) |
0913761 | Главная пила Widia диаметром 450 мм (Z 66 толщина зуба 4,2 мм) |
0913766 | Главная пила WIdia диаметром 550 мм (Z 48 толщина зуба 5,2 мм) |
0913811 | Мотор 10 лс (7,5 квт) 50 Гц с автоматическим запуском звезда треугольник |
0913821 | Мотор 12 лс (9 квт) 60 Гц с автоматическим запуском звезда треугольник |
0913831 | Мотор 15 лс (11 квт) 50 Гц с автоматическим запуском звезда треугольник |
0913835 | Мотор 18 лс (13 квт) 60 Гц с автоматическим запуском звезда треугольник
|
Буклет по форматно-раскроечному станку с роликовой кареткой UNICA 500 DIGIT-2 скачать
