Раскрой пиломатериалов в заданный размер может осуществляться как ручным образом, так и преимущественно автоматически. Автоматизированный способ работы обеспечивает
, который добивается высочайшего качества раскроя благодаря электронному программатору TOUCH SCREEN с цветным графическим видео изображением 10" SIEMENS. Персонал по обслуживанию станка может забыть про ненужную трату времени на выставление осей станка. За вас это сделает программатор.
Данное устройство позволяет программировать параллельный упор с автоматической компенсацией параметра при наклонной пиле, который перемещается по шариково-винтовой паре с максимальной скоростью 15 метров в минуту, отвечает также за наклон и подъем пилы. Подъем пилы программируется с компенсацией высоты в зависимости от толщины заготовки и угла наклона пилы. Электронный программатор имеет и ряд других преимуществ. В отличие от примитивных устройств он способен запоминать до 650 рабочих программ для 3 осей до 10 последовательных параметров по трем осям внутри каждой программы.
Данную возможность оценят непременно руководители широкосерийного производства, т.к. выработка при экономии времени увеличивается в несколько раз. Изменение параметров раскроя происходит с навесной панели управления.
при относительно компактных размерах имеет возможность расширения стола, если требуется разместить крупную заготовку. На размеры станка влияет также каретка, от которой зависит длина реза. В стандартную комплектацию станка входит алюминиевая каретка, размером 3200 мм, но по желанию клиента она может быть заменена на размер, подходящий именно вам (2150 мм, 2600 мм, 3800 мм и 4300 мм).
Верхний и нижний параметры заготовки вычисляются автоматически. Раскраивается материал не только основной, но и подрезной пилой с электронной визуализацией, которые работают от отдельных моторов (7,5 лс и 1 лс). 2 осевой подрезной узел имеет электрическую регулировку ON-OFF. Точность реза гарантирована параллельным упором, который полностью убирается под стол, и телескопической направляющей форматной каретки при выполнении наклонных резов. Угол наклона пилы составляет от -1 до +45 градусов. При необходимости замены пилы или изменения скорости вращения (имеется 4 скорости вращения вала пилы: 3000-4000-5000-6000 оборотов в минуту) необходимо обратиться к специальной программе. Вес станка составляет 1240 кг.
| Размер каретки | |
| Unica 500 /2150 | 385x2150 мм |
| Unica 500 /2600 | 385x2600 мм |
| Unica 500 /3200 | 385x3200 мм |
| Unica 500 /3800 | 385x3800 мм |
| Unica 500 /4300 | 385x4300 мм |
| Ширина раскроя каретки 2150 мм | 2170 мм |
| Ширина раскроя каретки 2600 мм | 2700 мм |
| Ширина раскроя каретки 3200 мм | 3260 мм |
| Ширина раскроя каретки 3800 мм | 3870 мм |
| Ширина раскроя каретки 4300 мм | 4370 мм |

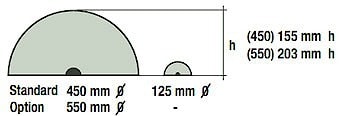

| Диаметр главной пилы (БАЗОВАЯ КОМПЛЕКТАЦИЯ) | 450 мм  |
| Высота реза при 90 градусах | 155 мм |
| Высота реза при 45 градусах | 105 мм |
| Диаметр главной пилы (ПО ЗАКАЗУ) | 550 мм |
| Высота реза при 90 градусах | 202 мм |
| Высота реза при 45 градусах | 140 мм |
| Обязательна параллелограммная защита "СЕ" | + |
| 4 скорости вращения вала пилы | 3000-4000-5000-6000 об/мин |
| Угол наклона пилы | +1°-46°  |
| Диаметр подрезной пилы | 125 мм |
| Ширина реза между пилой и упорной линейкой: | 1600 мм |
| (по требованию 1050 или 1300) | |
| 2 вытяжных отверстия диаметром | 80/120 мм |
| Мотор | 5,5 кВт (7,5 л.с.) |
| Мотор подрезного узла | 0,75 кВт (1 л.с.) |
| Вес нетто | 1240 кг
|
| Возможность программирования параллельного упора | с автоматической компенсацией параметра при наклонной пиле |
| Вычисление верхнего и нижнего параметра заготовки | автоматическое |
| Перемещение параллельного упора | по шариково-винтовой паре  |
| Скорость перемещения | максимально 15 м/1’ |
| Возможность программирования подъема пилы | с компенсацией высоты в зависимости от толщины заготовки и угла наклона пилы |
| Возможность программирования наклона пилы | + |
| Автоматический расчет параметра положения упора телескопической направляющей форматной каретки | учитывается верхний и нижний параметр заготовки и компенсация параметра пилы в наклоне |
| Возможность программирования | 650 рабочих программ для 3 осей |
| Возможность программирования | до 10 последовательных параметров по трем осям внутри каждой программы |
| Расчет позиционирования упора телескопической направляющей форматной каретки | для выполнения наклонных резов |
| Программа замены пилы и изменения скорости | + |
| Отображение рабочего состояния станка | + |
| Навесная панель управления |  |
| Корпус параллельного упора | полностью убирается под стол |
| Расширение стола | + |
| Параллелограммная защита пилы | «СЕ»
|
| 0913507 | Норматив EN - электросистема "CE" |
| Оснащен: |
| электромотором с тормозом |
| визуализатором скорости |
| 0913532 | Разница для станка без подрезной пилы |
| 0913516 | Возможность работы с пилой диаметром 550 мм  |
| высота реза при наклоне пилы 90 градусах - 202 мм |
| высота реза при наклоне пилы 45 градусах - 140 мм |
| 0913511 | Подрезной узел 2 оси с программируемой регулировкой |
| 0913512 | Подрезной узел 3 оси с программируемой регулировкой |
| Оснащен двойной регулируемой пилой от 2,8 до 3,8 мм |
| 0913710 | Двойная регулируемая подрезная пила "CD" |
| Подрезной узел с двойной пилой - регулировка расстояния между 2-мя пилами с увеличением до 0,05 мм без использования ключей  |
| Регулировка толщины пилы минимум 2,8 мм/макс 3,6 мм |
| Оснащен двойной пилой |
| 0913536 | Скидка для каретки 2150 мм (длина раскроя с подрезным узлом 2170 мм) |
| 0913537 | Скидка для каретки 2600 мм (длина раскроя с подрезным узлом 2700 мм) |
| 0913539 | Разница для каретки 3800 мм (длина раскроя с подрезным узлом 3870 мм) |
| 0913540 | Разница для каретки 4300 мм |
| (длина раскроя неповоротной форматной каретки (с подрезным узлом) 4200 мм) |
| (длина раскроя поворотной форматной каретки (с подрезным узлом) 3870 мм) |
| перемещение по шариково-винтовой паре |
| 0913673 | Программа проектирования CABINET CAB/CAM |
| Программа оптимизации и регулировки последовательности операций |
| 0913633 | Запуск на каретке |
| 0913545 | Быстрая блокировка основного пильного диска (для пилы с максимальным диаметром 450 мм) |
| 0913544 | Быстрая блокировка подрезного пильного диска |
| 0913665 | Ручная централизованная смазка |
| 0913556 | Пневматический прижим 3200 мм |
| Полезная длина заготовки 3050 мм |
| 0913561 | Двойной упор для реза под углом +45/-45 градусов  |
| 0913551 | Эксцентриковый винтовой прижим |
| 0913565 | Приставка для параллельных разрезов |
| 0913567 | Приставка для параллельных разрезов с электронным визуализатором |
| 0913615 | Инвертер скорости от 2000 до 6000 об/мин - (максимально 10 лс) |
| 0913592 | Поворотная форматная каретка с визуализатором –470+470 |
| Оснащена: |
| цифровой визуализатор наклона форматной каретки |
| счетчик для 1-го и 2-го упора с независимым позиционированием и компенсацией параметра в зависимости от угла наклона |
| телескопическое расширение 470 мм |
| 0913596 | 2-ой электронный счетчик телескопической направляющей |
| (только для версии с наклонной форматной кареткой) |
| 2-ой электронный счетчик на телескопической направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона |
| 0913595 | Телескопическая направляющая с 2-мя электронными счетчиками |
| (только для версии со стандартной форматной кареткой) |
| Телескопическая алюминиевая направляющая для форматной каретки с 2-мя электронными счетчиками для позиционирования упоров: |
| счетчик для 1-го и 2-го упора с независимым позиционированием и компенсацией параметра в зависимости от угла наклона |
| 2-ой электронный счетчик на телескопической направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона |
| 0913600 | Регулируемый упор для раскроя заготовок толщиной менее 2 мм |
| 0913661 | Телескопический удлинитель 750 максимально для форматной каретки |
| 0913605 | Второй форматный стол  |
| 0913691 | Расклинивающий нож 2,8 мм (для пилы диаметром 300 мм) |
| 0913681 | Лазер для оптимизации реза |
| 0913705 | Набор для фрезы |
| 0913721 | Двойная подрезная пила Widia диаметром 125 мм (Z 12+12 толщина зуба 3,1/3,9 мм) |
| 0913728 | Подрезная пила Widia "CD" диаметром 125 мм (Z 12+12 толщина зуба 2,8/3,8 мм) |
| 0913729 | Двойная подрезная пила Widia для подрезного узла с 3 осями (Z 12+12 толщина зуба 2,8/3,8 мм) |
| 0913731 | Главная пила Widia диаметром 300 мм (Z 72 толщина зуба 3,2 мм) |
| 0913741 | Главная пила Widia диаметром 350 мм (Z 84 толщина зуба 3,5 мм) |
| 0913751 | Главная пила Widia диаметром 400 мм (Z 60 толщина зуба 3,8 мм) |
| 0913761 | Главная пила Widia диаметром 450 мм (Z 66 толщина зуба 4,2 мм) |
| 0913766 | Главная пила WIdia диаметром 550 мм (Z 48 толщина зуба 5,2 мм) |
| 0913811 | Мотор 10 лс (7,5 квт) 50 Гц с автоматическим запуском звезда треугольник |
| 0913821 | Мотор 12 лс (9 квт) 60 Гц с автоматическим запуском звезда треугольник |
| 0913831 | Мотор 15 лс (11 квт) 50 Гц с автоматическим запуском звезда треугольник |
| 0913835 | Мотор 18 лс (13 квт) 60 Гц с автоматическим запуском звезда треугольник
|
