Набор всех необходимых элементов для качественной работы по раскрою материалов из древесины и её производных сосредоточен в одном месте –
, разработанном итальянскими инженерами-конструкторами в соответствии с запросами пользователей и передовыми технологиями в области деревообработки. Станок характеризуется наличием в нем увеличенной главной пилы, диаметром 450 мм в базовой комплектации или 550 мм по запросу клиента.
Пильный узел имеет моторизированный подъем и наклон и электронный цифровой индикатор, который отображает положение пильного узла в конкретный момент работы. Наклон пилы осуществляется с помощью сервопривода. Узел подъема пилы с централизованной смазкой перемещается по 4 высокоточным направляющим, которые являются гарантией точного перемещения и беспрепятственного скольжения пильной группы. Основная пила с четырьмя скоростями вращения (3000-4000-5000-6000 оборотов в минуту) дополняется подрезной пилой с электрической регулировкой ON-OFF.
Подрезной узел 2 оси поднимается и опускается под стол при включении и выключении станка, что является очень удобным. Диаметр подрезной пилы составляет 125 мм. Основная и подрезная пилы оснащены отдельными моторами, мощностью 7,5 и 1 лс соответственно, что позволяет увеличивать нагрузку на отдельные узлы станка. Двойная аспирационная система с вытяжными отверстиями, диаметром 120 и 80 мм, предусмотрена отдельно для главной и основной пилы, поэтому зона пропила всегда остается чистой.
поставляется с алюминиевой кареткой 3200 мм, которая используется для раскроя стандартных по размеру заготовок. Привлекательным моментом является возможность замены каретки на меньшую по размеру (2150 мм и 2600 мм) или наоборот более крупную (3800 мм и 4300 мм). Каретка выполнена из анодированных профилей и имеет цилиндрические прецизионные стальные направляющие, что дополнительно влияет на долговечность оборудования. Направляющая форматной каретки позиционируется с компенсацией параметра в зависимости от угла наклона пилы.
Увеличенная телескопическая линейка имеет 5 упоров быстрого позиционирования флажков. Алюминиевая упорная линейка с микрометрической регулировкой перемещается на угол от +30 до -45 градусов. Ширина реза между пилой и упорной линейкой составляет 1250 мм.
относится к нормативу безопасности Е, оснащен защитным устройством пилы, поэтому работа на станке является безопасной. Все перечисленные составляющие станка будут служить вам долгие годы, обеспечат вам успех и высокую производительность производства.
| Размер каретки | |
| Unica 500 /2150 | 385x2150 мм |
| Unica 500 /2600 | 385x2600 мм |
| Unica 500 /3200 | 385x3200 мм |
| Unica 500 /3800 | 385x3800 мм |
| Unica 500 /4300 | 385x4300 мм |
| Ширина раскроя каретки 2150 мм | 2170 мм |
| Ширина раскроя каретки 2600 мм | 2700 мм |
| Ширина раскроя каретки 3200 мм | 3260 мм |
| Ширина раскроя каретки 3800 мм | 3870 мм |
| Ширина раскроя каретки 4300 мм | 4370 мм |

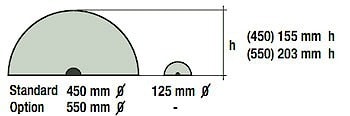

| Диаметр главной пилы (БАЗОВАЯ КОМПЛЕКТАЦИЯ) | 450 мм  |
| Высота реза при 90 градусах | 155 мм |
| Высота реза при 45 градусах | 105 мм |
| Диаметр главной пилы (ПО ЗАКАЗУ) | 550 мм |
| Высота реза при 90 градусах | 202 мм |
| Высота реза при 45 градусах | 140 мм |
| Обязательна параллелограммная защита "СЕ" | + |
| 4 скорости вращения вала пилы | 3000-4000-5000-6000 об/мин |
| Угол наклона пилы | 0°-46°  |
| Диаметр подрезной пилы | 125 мм |
| Ширина реза между пилой и упорной линейкой | 1250 мм |
| 2 вытяжных отверстия диаметром | 80/120 мм |
| Мотор | 5,5 кВт (7,5 л.с.) |
| Мотор подрезного узла | 0,75 кВт (1 л.с.) |
| Вес нетто | 900 кг
|
| Подрезной узел 2 оси с электрической регулировкой | при включении станка поднимается, при выключении опускается под стол |
| Алюминиевая каретка | с цилиндрическими прецизионными стальными направляющими |
| Каретка | из анодированных профилей |
| Алюминиевая упорная линейка | +30/-45 градусов |
| Увеличенная телескопическая линейка на форматной каретке | (блокировка упоров с помощью ручки, светодиоды освещения) |
| Параллельная упорная линейка | с микрометрической регулировкой |
| Регулировка скорости пилы | сверху на столе  |
| Позиционирование направляющей форматной каретки | с компенсацией параметра в зависимости от угла наклона пилы |
| 5 упоров быстрого позиционирования флажков | на телескопической направляющей |
| Наклон пилы | с помощью сервопривода |
| Узел подъема пилы перемещается | по 4 высокоточным направляющим |
| Централизованная смазка узла подъема. | + |
| Пильный узел с двойной аспирационной системой | отдельно для главной пилы и подрезной пилы |
| Защитное устройство пилы |
|
| 0913507 | Норматив EN - электросистема "CE" |
| Оснащен: |
| электромотором с тормозом |
| визуализатором скорости |
| 0913532 | Разница для станка без подрезной пилы |
| 0913516 | Возможность работы с пилой диаметром 550 мм  |
| высота реза при наклоне пилы 90 градусах - 202 мм |
| высота реза при наклоне пилы 45 градусах - 140 мм |
| 0913710 | Двойная регулируемая подрезная пила "CD" |
| Подрезной узел с двойной пилой - регулировка расстояния между 2-мя пилами с увеличением до 0,05 мм без использования ключей  |
| Регулировка толщины пилы минимум 2,8 мм/макс 3,6 мм |
| Оснащен двойной пилой |
| 0913536 | Скидка для каретки 2150 мм (длина раскроя с подрезным узлом 2170 мм) |
| 0913537 | Скидка для каретки 2600 мм (длина раскроя с подрезным узлом 2700 мм) |
| 0913539 | Разница для каретки 3800 мм (длина раскроя с подрезным узлом 3870 мм) |
| 0913540 | Разница для каретки 4300 мм |
| (длина раскроя неповоротной форматной каретки (с подрезным узлом) 4200 мм) |
| (длина раскроя поворотной форматной каретки (с подрезным узлом) 3870 мм) |
| 0913673 | Программа проектирования CABINET CAB/CAM |
| 0913633 | Запуск на каретке |
| 0913630 | Автоматический запуск звезда-треугольник |
| 0913545 | Быстрая блокировка основного пильного диска (для пилы с максимальным диаметром 450 мм)  |
| 0913544 | Быстрая блокировка подрезного пильного диска |
| 0913665 | Ручная централизованная смазка |
| 0913556 | Пневматический прижим 3200 мм |
| Полезная длина заготовки 3050 мм |
| 0913561 | Двойной упор для реза под углом +45/-45 градусов |
| 0913551 | Эксцентриковый винтовой прижим |
| 0913565 | Приставка для параллельных разрезов |
| 0913567 | Приставка для параллельных разрезов с электронным визуализатором |
| 0913701 | Расширение стола на выходе |
| 0913582 | Ширина реза 1600 мм |
| 0913591 | Электронный счётчик параллельного упора |
| С эксцентриковой блокировкой и микрометрической регулировкой |
| 0913615 | Инвертер скорости от 2000 до 6000 об/мин (максимально 10 лс) |
| 0913592 | Поворотная форматная каретка с визуализатором –470+470 |
| Оснащена: |
| цифровой визуализатор наклона форматной каретки |
| счетчик для 1-го и 2-го упора с независимым позиционированием и компенсацией параметра в зависимости от угла наклона |
| телескопическое расширение 470 мм |
| 0913596 | 2-ой электронный счетчик телескопической направляющей |
| (только для версии с наклонной форматной кареткой) |
| 2-ой электронный счетчик на телескопической направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона |
| 0913595 | Телескопическая направляющая с 2-мя электронными счетчиками |
| (только для версии со стандартной форматной кареткой) |
| Телескопическая алюминиевая направляющая для форматной каретки с 2-мя электронными счетчиками для позиционирования упоров: |
| счетчик для 1-го и 2-го упора с независимым позиционированием и компенсацией параметра в зависимости от угла наклона |
| 2-ой электронный счетчик на телескопической направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона |
| 0913600 | Регулируемый упор для раскроя заготовок толщиной менее 2 мм |
| 0913661 | Телескопический удлинитель 750 максимально для форматной каретки |
| 0913605 | Второй форматный стол |
| 0913658 | Параллелограммная защита пилы 'CE ' |
| 0913691 | Расклинивающий нож 2,8 мм (для пилы диаметром 300 мм) |
| 0913681 | Лазер для оптимизации реза |
| 0913695 | Поворотная навесная панель управления |
| легко убирается из рабочей зоны для облегчения загрузки больших заготовок |
| в комплекте с параллелограммной защитой "СЕ" |
| 0913705 | Набор для фрезы |
| 0913721 | Двойная подрезная пила Widia диаметром 125 мм (Z 12+12 толщина зуба 3,1/3,9 мм) |
| 0913728 | Подрезная пила Widia "CD" диаметром 125 мм (Z 12+12 толщина зуба 2,8/3,8 мм) |
| 0913729 | Двойная подрезная пила Widia для подрезного узла с 3 осями (Z 12+12 толщина зуба 2,8/3,8 мм) |
| 0913731 | Главная пила Widia диаметром 300 мм (Z 72 толщина зуба 3,2 мм) |
| 0913741 | Главная пила Widia диаметром 350 мм (Z 84 толщина зуба 3,5 мм) |
| 0913751 | Главная пила Widia диаметром 400 мм (Z 60 толщина зуба 3,8 мм) |
| 0913761 | Главная пила Widia диаметром 450 мм (Z 66 толщина зуба 4,2 мм) |
| 0913766 | Главная пила WIdia диаметром 550 мм (Z 48 толщина зуба 5,2 мм) |
| 0913811 | Мотор 10 лс (7,5 квт) 50 Гц с автоматическим запуском звезда треугольник |
| 0913821 | Мотор 12 лс (9 квт) 60 Гц с автоматическим запуском звезда треугольник |
| 0913831 | Мотор 15 лс (11 квт) 50 Гц с автоматическим запуском звезда треугольник |
| 0913835 | Мотор 18 лс (13 квт) 60 Гц с автоматическим запуском звезда треугольник
|
