Форматно-раскроечный станок с роликовой кареткой GRIGGIO UNICA 500 PROGRAM 3 V5,7'' Италия

Форматно-раскроечный станок с роликовой кареткой GRIGGIO UNICA 500 PROGRAM 3 V5,7'' Италия  Форматно-раскроечный станок с роликовой кареткой UNICA 500
версия: PROGRAM 3 V5,7'',
GRIGGIO, Италия

Вариантом станков для профессиональных мебельщиков, столяров, специалистов в области деревообработки является форматно-раскроечный станок GRIGGIO UNICA 500 PROGRAM-3 VIDEO5,7’’, который позволяет максимально экономить время и добиваться высочайшего качества раскроя за счет наличия в нем электронного программатора.

Электронный программатор Touch Screen с графическим видео изображением 5,7’’ SIEMENS служит для программирования осей станка: подъема и наклона пилы, программирования параллельного упора, а также для программирования до 650 рабочих программ для 3 осей (10 последовательных параметров по трем осям внутри каждой программы). Практически вся работа станка контролируется с навесной панели управления, на которой отображается рабочее состояние элементов станка.

Важно отметить, что станок позволяет раскраивать сложные и эксклюзивные по форме детали благодаря наклонному пильному узлу на угол от -1 до +45 градусов. Длина реза обусловлена размером каретки. В стандартную комплектацию станка входит алюминиевая каретка, размером 3200 мм, которая продходит для производителей, работающих со стандарнтными листами ДСП, МДФ и другими аналогичными материалами. При работе преимущественно с небольшими заготовками или при желании сэкономить производственную площадь можно заказать каретку, размером 2150 мм или 2600 мм. Имеются также и большие каретки - 3800 мм и 4300 мм.

Обрабатываемые материалы располагаются на рабочем столе, имеющим возможность расширения. Верхний и нижний параметры заготовки вычисляются автоматически. Параллеьный упор при программировании перемещается по шариково-винтовой паре с максимальной скоростью 15 метров в минуту с автоматической компенсацией параметра при наклонной пиле. Ширина реза между пилой и упорной линейкой составляет 1600 мм. Без надобности корпус параллельного упора полностью убирается под стол. Программирование подъема пилы происходит с компенсацией высоты в зависимости от толщины заготовки и угла наклона пилы.
Пила вращается с различной скоростью: 3000-4000-5000-6000 оборотов в минуту.

Для изменения скорости или замены пильного полотна предусмотрена специальная программа. Форматно-раскроечный станок GRIGGIO UNICA 500 PROGRAM-3 VIDEO5,7’’ имеет два мощных мотора для основной и подрезной пил, мощностью 7,5 и 1 лс соответственно. Подрезной узел имеет электрическую регулировку ON-OFF и электронную визуализацию, что позволяет ускорить рабочий процесс. Станок является безопасным при работе благодаря параллелограммной защите пилы и нормативу безопасности СЕ. Прочие характеристики станка подробно приведены в таблицах ниже.



Технические характеристики форматно-раскоечного станка GRIGGIO UNICA 500 PROGRAM-3 VIDEO5,7’’

Размер каретки
Unica 500 /2150 385x2150 мм
Unica 500 /2600 385x2600 мм
Unica 500 /3200 385x3200 мм
Unica 500 /3800 385x3800 мм
Unica 500 /4300 385x4300 мм
Ширина раскроя каретки 2150 мм 2170 мм
Ширина раскроя каретки 2600 мм 2700 мм
Ширина раскроя каретки 3200 мм 3260 мм
Ширина раскроя каретки 3800 мм 3870 мм
Ширина раскроя каретки 4300 мм 4370 мм

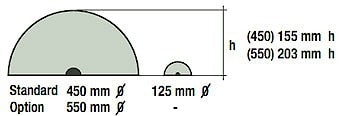

Диаметр главной пилы (БАЗОВАЯ КОМПЛЕКТАЦИЯ) 450 мм
Высота реза при 90 градусах 155 мм
Высота реза при 45 градусах 105 мм
Диаметр главной пилы (ПО ЗАКАЗУ) 550 мм
Высота реза при 90 градусах 202 мм
Высота реза при 45 градусах 140 мм
Обязательна параллелограммная защита "СЕ" +
4 скорости вращения вала пилы 3000-4000-5000-6000 об/мин
Угол наклона пилы +1°-46°
Диаметр подрезной пилы 125 мм
Ширина реза между пилой и упорной линейкой: 1600 мм
(по требованию 1050 или 1300)
2 вытяжных отверстия диаметром 80/120 мм
Мотор 5,5 кВт (7,5 л.с.)
Мотор подрезного узла 0,75 кВт (1 л.с.)
Вес нетто 1240 кг

Стандартная (базовая) комплектация форматно-раскоечного станка GRIGGIO UNICA 500 PROGRAM-3 VIDEO5,7’’

Возможность программирования параллельного упора с автоматической компенсацией параметра при наклонной пиле
Вычисление верхнего и нижнего параметра заготовки автоматическое
Перемещение параллельного упора по шариково-винтовой паре
Скорость перемещения максимально 15 м/1’
Возможность программирования подъема пилы с компенсацией высоты в зависимости от толщины заготовки и угла наклона пилы
Возможность программирования наклона пилы +
Автоматический расчет параметра положения упора телескопической направляющей форматной каретки учитывается верхний и нижний параметр заготовки и компенсация параметра пилы в наклоне
Возможность программирования 650 рабочих программ для 3 осей
Возможность программирования до 10 последовательных параметров по трем осям внутри каждой программы
Расчет позиционирования упора телескопической направляющей форматной каретки для выполнения наклонных резов
Программа замены пилы и изменения скорости +
Отображение рабочего состояния станка +
Навесная панель управления +
Корпус параллельного упора полностью убирается под стол
Расширение стола +
Параллелограммная защита пилы «СЕ»

Логистика

Вес нетто 1210 кг
Вес брутто в ящике1310 кг
Габаритные размеры 3300x4060x930 мм
Упаковочные размеры 3400x1200x1200 мм
+Program 1900х1800х600 мм
Объем 4,9 м3
0,2 м3

Код для заказа
925135 Форматно-раскроечный станок GRIGGIO UNICA 500 PROGRAM-3 VIDEO5,7’’

ОПЦИИ форматно-раскоечного станка GRIGGIO UNICA 500 PROGRAM-3 VIDEO5,7’’

0913507 Норматив EN - электросистема "CE"
Оснащен:
электромотором с тормозом
визуализатором скорости
0913532 Разница для станка без подрезной пилы
0913516 Возможность работы с пилой диаметром 550 мм
высота реза при наклоне пилы 90 градусах - 202 мм
высота реза при наклоне пилы 45 градусах - 140 мм
0913511 Подрезной узел 2 оси с программируемой регулировкой
0913512 Подрезной узел 3 оси с программируемой регулировкой
Оснащен двойной регулируемой пилой от 2,8 до 3,8 мм
0913710 Двойная регулируемая подрезная пила "CD"
Подрезной узел с двойной пилой - регулировка расстояния между 2-мя пилами с увеличением до 0,05 мм без использования ключей
Регулировка толщины пилы минимум 2,8 мм/макс 3,6 мм
Оснащен двойной пилой
0913536 Скидка для каретки 2150 мм (длина раскроя с подрезным узлом 2170 мм)
0913537 Скидка для каретки 2600 мм (длина раскроя с подрезным узлом 2700 мм)
0913539 Разница для каретки 3800 мм (длина раскроя с подрезным узлом 3870 мм)
0913540 Разница для каретки 4300 мм
(длина раскроя неповоротной форматной каретки (с подрезным узлом) 4200 мм)
(длина раскроя поворотной форматной каретки (с подрезным узлом) 3870 мм)
0913673 Программа проектирования CABINET CAB/CAM
0913633 Запуск на каретке
0913545 Быстрая блокировка основного пильного диска (для пилы с максимальным диаметром 450 мм)
0913544 Быстрая блокировка подрезного пильного диска
0913665 Ручная централизованная смазка
0913556 Пневматический прижим 3200 мм
Полезная длина заготовки 3050 мм
0913561 Двойной упор для реза под углом +45/-45 градусов
0913551 Эксцентриковый винтовой прижим
0913565 Приставка для параллельных разрезов
0913567 Приставка для параллельных разрезов с электронным визуализатором
0913615 Инвертер скорости от 2000 до 6000 об/мин (максимально 10 лс)
0913592 Поворотная форматная каретка с визуализатором –470+470
Оснащена:
цифровой визуализатор наклона форматной каретки
счетчик для 1-го и 2-го упора с независимым позиционированием и компенсацией параметра в зависимости от угла наклона
телескопическое расширение 470 мм
0913596 2-ой электронный счетчик телескопической направляющей
(только для версии с наклонной форматной кареткой)
2-ой электронный счетчик на телескопической направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона
0913595 Телескопическая направляющая с 2-мя электронными счетчиками
(только для версии со стандартной форматной кареткой)
Телескопическая алюминиевая направляющая для форматной каретки с 2-мя электронными счетчиками для позиционирования упоров:
счетчик для 1-го и 2-го упора с независимым позиционированием и компенсацией параметра в зависимости от угла наклона
2-ой электронный счетчик на телескопической направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона
0913600 Регулируемый упор для раскроя заготовок толщиной менее 2 мм
0913661 Телескопический удлинитель 750 максимально для форматной каретки
0913605 Второй форматный стол
0913691 Расклинивающий нож 2,8 мм (для пилы диаметром 300 мм)
0913681 Лазер для оптимизации реза
в комплекте с параллелограммной защитой "СЕ"
0913705 Набор для фрезы
0913721 Двойная подрезная пила Widia диаметром 125 мм (Z 12+12 толщина зуба 3,1/3,9 мм)
0913728 Подрезная пила Widia "CD" диаметром 125 мм (Z 12+12 толщина зуба 2,8/3,8 мм)
0913729 Двойная подрезная пила Widia для подрезного узла с 3 осями (Z 12+12 толщина зуба 2,8/3,8 мм)
0913731 Главная пила Widia диаметром 300 мм (Z 72 толщина зуба 3,2 мм)
0913741 Главная пила Widia диаметром 350 мм (Z 84 толщина зуба 3,5 мм)
0913751 Главная пила Widia диаметром 400 мм (Z 60 толщина зуба 3,8 мм)
0913761 Главная пила Widia диаметром 450 мм (Z 66 толщина зуба 4,2 мм)
0913766 Главная пила WIdia диаметром 550 мм (Z 48 толщина зуба 5,2 мм)
0913811 Мотор 10 лс (7,5 квт) 50 Гц с автоматическим запуском звезда треугольник
0913821 Мотор 12 лс (9 квт) 60 Гц с автоматическим запуском звезда треугольник
0913831 Мотор 15 лс (11 квт) 50 Гц с автоматическим запуском звезда треугольник
0913835 Мотор 18 лс (13 квт) 60 Гц с автоматическим запуском звезда треугольник


Каталог-буклет PDF по раскроечному станку UNICA
Буклет по форматно-раскроечным станкам UNICA 400 и UNICA 500 скачать здесь . (8 Мб) 2011
