Форматно-раскроечный станок GRIGGIO UNICA 500 DIGIT-3 (с кареткой 3200 мм)


Форматно-раскроечный станок GRIGGIO UNICA 500 DIGIT-3 (с кареткой 3200 мм)  Раскрой древесных материалов на профессиональном уровне обеспечивается благодаря новейшему оборудованию, разработанному итальянской компанией GRIGGIO, форматно-раскроечному станку UNICA 500 DIGIT-3, который оборудован электронным позиционирующим устройством Touch Screen 4" PLC SIEMENS, оптимизирующим процесс раскроя.

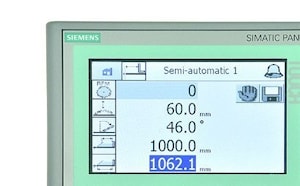

Данное устройство обеспечивает электронное регулирование подъема и наклона пилы с автоматической корректировкой высоты в зависимости от угла наклона, программирует положение параллельной направляющей с автоматической компенсацией параметров при наклонной пиле. Параллельный упор перемещается вращением винтовой шариковой пары по высокоточной направляющей с максимальной скоростью передачи 15 метров в минуту.

При необходимости параллельный упор можно полностью убрать под стол, освободив тем самым дополнительное пространство для работы. На рабочем столе, увеличенного размера, можно разместить особо крупные заготовки. Позиционирующее устройство рассчитывает автоматически верхний и нижний параметры реза заготовки, способно запоминать до 100 рабочих параметров, поэтому при осуществлении постоянно повторяющихся операций персоналу придется выбрать в памяти устройства уже имеющиеся данные, а не вводить их заново.

Форматно-раскроечный станок GRIGGIO UNICA 500 DIGIT-3 оборудован двумя моторами, одним для главной пилы, мощностью 7,5 лс, и вторым для подрезной пилы в 1 лс, что позволяет увеличить нагрузку на станок. Подрезной узел 2 оси с электрической регулировкой ON-OFF служит для раскроя материалов без сколов. При включении станка подрезной узел поднимается, при его выключении опускается под стол. Ширина реза между пилой и упорной линейкой составляет 1600 мм, что намного больше, чем в предыдущих комплектациях станка. По желанию клиента данный параметр может быть уменьшен до 1050 или 1300 мм. При работе на станке зона пропила постоянно остается чистой, т.к. в станке имеется двойная аспирационная система, имеющая два аспирационных отверстия, диаметром 80 и 120 мм для основной и подрезной пил.

Важным элементом каждого форматно-раскроечного станка является каретка, от которой зависит длина пропила. В форматно-раскроечном станке UNICA 500 DIGIT-3 GRIGGIO каретка поставляется в базовой комплектации, размером 3200 мм, но по желанию клиента может иметь другие размеры (2150 мм, 2600 мм, 3800 мм, 4300 мм). Материалом изготовления каретки является алюминий – прочный, нержавеющий и долговечный материал. Каретка имеет цилиндрические прецизионные стальные направляющие. Форматно-раскроечый станок UNICA 500 DIGIT-3 GRIGGIO имеет параллелограммную защиту пилы СЕ. Прочие характеристики станка подробно приведены в таблицах ниже.



Технические характеристики форматно-раскроечного станка GRIGGIO UNICA 500 DIGIT-3

Размер каретки
Unica 500 /2150 385x2150 мм
Unica 500 /2600 385x2600 мм
Unica 500 /3200 385x3200 мм
Unica 500 /3800 385x3800 мм
Unica 500 /4300 385x4300 мм
Ширина раскроя каретки 2150 мм 2170 мм
Ширина раскроя каретки 2600 мм 2700 мм
Ширина раскроя каретки 3200 мм 3260 мм
Ширина раскроя каретки 3800 мм 3870 мм
Ширина раскроя каретки 4300 мм 4370 мм
Диаметр главной пилы (БАЗОВАЯ КОМПЛЕКТАЦИЯ) 450 мм
Высота реза при 90 градусах 155 мм
Высота реза при 45 градусах 105 мм
Диаметр главной пилы (ПО ЗАКАЗУ) 550 мм
Высота реза при 90 градусах 202 мм
Высота реза при 45 градусах 140 мм
Обязательна параллелограммная защита "СЕ" +
4 скорости вращения вала пилы 3000-4000-5000-6000 об/мин
Угол наклона пилы +1°-46°
Диаметр подрезной пилы 125 мм
Ширина реза между пилой и упорной линейкой: 1600 мм
(по требованию 1050 или 1300)
2 вытяжных отверстия диаметром 80/120 мм
Мотор 5,5 кВт (7,5 л.с.)
Мотор подрезного узла 0,75 кВт (1 л.с.)
Вес нетто 1050 кг

Стандартная (базовая) комплектация форматно-раскроечного станка GRIGGIO UNICA 500 DIGIT-3

Подрезной узел 2 оси с электрической регулировкой при включении станка поднимается, при выключении опускается под стол
Алюминиевая каретка с цилиндрическими прецизионными стальными направляющими
Каретка из анодированных профилей
Алюминиевая упорная линейка +30/-45 градусов
Увеличенная телескопическая линейка на форматной каретке (блокировка упоров с помощью ручки, светодиоды освещения)
Параллельная упорная линейка с микрометрической регулировкой
Регулировка скорости пилы сверху на столе
Позиционирование направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона пилы
5 упоров быстрого позиционирования флажков на телескопической направляющей +
Наклон пилы с помощью сервопривода
Узел подъема пилы перемещается по 4 высокоточным направляющим
Централизованная смазка узла подъема +
Пильный узел с двойной аспирационной системой отдельно для главной пилы и подрезной пилы
Защитное устройство пилы

Логистика

Вес нетто 1040 кг
Вес брутто в ящике1240 кг
Габаритные размеры 3300x3930x1750 мм
Упаковочные размеры 3500x1200x1200 мм
+Digit 2000х300х300 мм
Объем 4,9 м3
0,2 м3

Код для заказа
925134 Форматно-раскроечный станок с кареткой 3200 мм GRIGGIO UNICA 500 DIGIT-3

ОПЦИИ форматно-раскроечного станка GRIGGIO UNICA 500 DIGIT-3

0913507 Норматив EN - электросистема "CE"
Оснащен:
электромотором с тормозом
визуализатором скорости
0913532 Разница для станка без подрезной пилы
0913516 Возможность работы с пилой диаметром 550 мм
высота реза при наклоне пилы 90 градусах - 202 мм
высота реза при наклоне пилы 45 градусах - 140 мм
0913710 Двойная регулируемая подрезная пила "CD"
Подрезной узел с двойной пилой - регулировка расстояния между 2-мя пилами с увеличением до 0,05 мм без использования ключей
Регулировка толщины пилы минимум 2,8 мм/макс 3,6 мм
Оснащен двойной пилой
0913536 Скидка для каретки 2150 мм (длина раскроя с подрезным узлом 2170 мм)
0913537 Скидка для каретки 2600 мм (длина раскроя с подрезным узлом 2700 мм)
0913539 Разница для каретки 3800 мм (длина раскроя с подрезным узлом 3870 мм)
0913540 Разница для каретки 4300 мм
(длина раскроя неповоротной форматной каретки (с подрезным узлом) 4200 мм)
(длина раскроя поворотной форматной каретки (с подрезным узлом) 3870 мм)
0913673 Программа проектирования CABINET CAB/CAM
Программа оптимизации и регулировки последовательности операций
0913633 Запуск на каретке
0913630 Автоматический запуск звезда-треугольник
0913545 Быстрая блокировка основного пильного диска (для пилы с максимальным диаметром 450 мм)
0913544 Быстрая блокировка подрезного пильного диска
0913665 Ручная централизованная смазка
0913556 Пневматический прижим 3200 мм
Полезная длина заготовки 3050 мм
0913561 Двойной упор для реза под углом +45/-45 градусов

0913551 Эксцентриковый винтовой прижим
0913565 Приставка для параллельных разрезов
0913567 Приставка для параллельных разрезов с электронным визуализатором
0913701 Расширение стола на выходе
0913615 Инвертер скорости от 2000 до 6000 об/мин (максимально 10 лс)
0913592 Поворотная форматная каретка с визуализатором –470+470
Оснащена:
цифровой визуализатор наклона форматной каретки
счетчик для 1-го и 2-го упора с независимым позиционированием и компенсацией параметра в зависимости от угла наклона
телескопическое расширение 470 мм
0913596 2-ой электронный счетчик телескопической направляющей
(только для версии с наклонной форматной кареткой)
2-ой электронный счетчик на телескопической направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона
0913595 Телескопическая направляющая с 2-мя электронными счетчиками
(только для версии со стандартной форматной кареткой)
Телескопическая алюминиевая направляющая для форматной каретки с 2-мя электронными счетчиками для позиционирования упоров:
счетчик для 1-го и 2-го упора с независимым позиционированием и компенсацией параметра в зависимости от угла наклона
2-ой электронный счетчик на телескопической направляющей форматной каретки с компенсацией параметра в зависимости от угла наклона
0913600 Регулируемый упор для раскроя заготовок толщиной менее 2 мм
0913661 Телескопический удлинитель 750 максимально для форматной каретки
0913605 Второй форматный стол
0913658 Параллелограммная защита пилы 'CE '
0913691 Расклинивающий нож 2,8 мм (для пилы диаметром 300 мм)
0913681 Лазер для оптимизации реза
0913695 Поворотная навесная панель управления
легко убирается из рабочей зоны для облегчения загрузки больших заготовок
в комплекте с параллелограммной защитой "СЕ"
0913705 Набор для фрезы
0913721 Двойная подрезная пила Widia диаметром 125 мм (Z 12+12 толщина зуба 3,1/3,9 мм)
0913728 Подрезная пила Widia "CD" диаметром 125 мм (Z 12+12 толщина зуба 2,8/3,8 мм)
0913729 Двойная подрезная пила Widia для подрезного узла с 3 осями (Z 12+12 толщина зуба 2,8/3,8 мм)
0913731 Главная пила Widia диаметром 300 мм (Z 72 толщина зуба 3,2 мм)
0913741 Главная пила Widia диаметром 350 мм (Z 84 толщина зуба 3,5 мм)
0913751 Главная пила Widia диаметром 400 мм (Z 60 толщина зуба 3,8 мм)
0913761 Главная пила Widia диаметром 450 мм (Z 66 толщина зуба 4,2 мм)
0913766 Главная пила WIdia диаметром 550 мм (Z 48 толщина зуба 5,2 мм)
0913811 Мотор 10 лс (7,5 квт) 50 Гц с автоматическим запуском звезда треугольник
0913821 Мотор 12 лс (9 квт) 60 Гц с автоматическим запуском звезда треугольник
0913831 Мотор 15 лс (11 квт) 50 Гц с автоматическим запуском звезда треугольник
0913835 Мотор 18 лс (13 квт) 60 Гц с автоматическим запуском звезда треугольник



Буклет по форматно-раскроечному станку GRIGGIO UNICA 500 DIGIT-3 скачать


по применению
для производства мебели


Если вы хотите купить форматно-раскроечный станок GRIGGIO UNICA 500 DIGIT-3 (с кареткой 3200 мм) , вы можете:
Позвонить:
+375-17-3935570
+375-29-3468676
+375-33-3468676
Отправить запрос прямо сейчас
