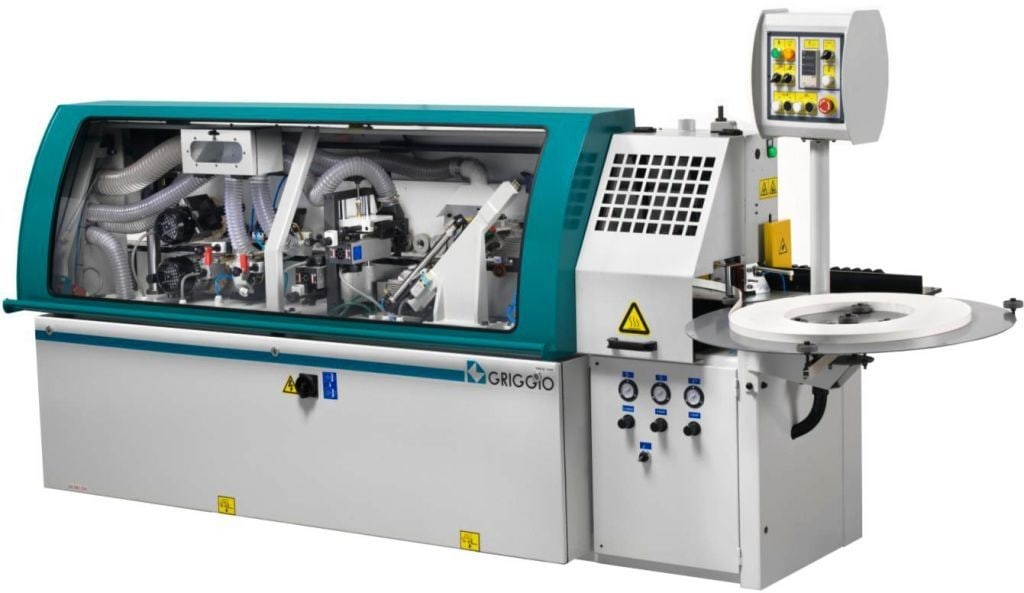

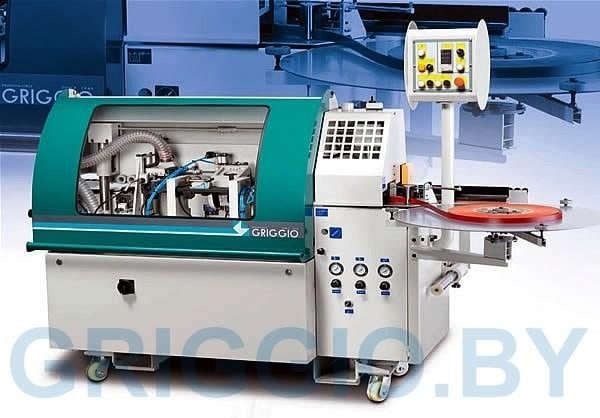

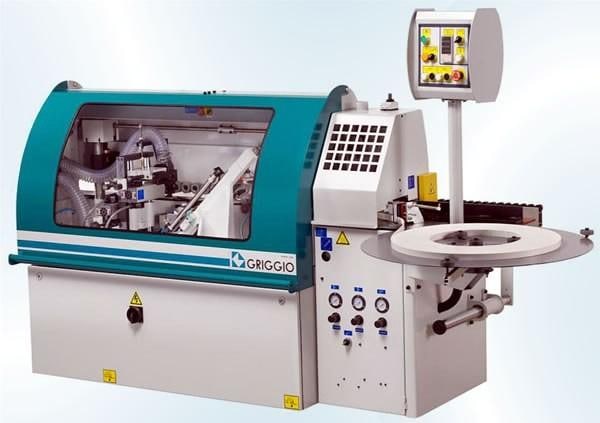

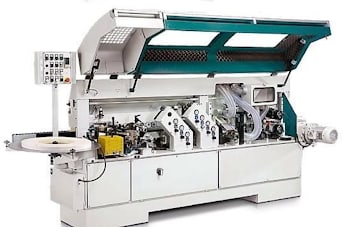

Кромкооблицовочный станок GRIGGIO GB 3/3

Кромкооблицовочный станок GRIGGIO GB 3/3  Односторонний кромкооблицовочный станок GRIGGIO GB 3/3 является автоматическим, поэтому всю работу по облицовке заготовки кромочным материалом выполнят без применения ручного труда. Данное оборудование отличается от предыдущих модификаций станка наличием в нем помимо торцовочного узла и узла для снятия свесов дополнительно полировального узла, который обрабатывает изделие, как заключительный этап, и придает ему идеальный товарный вид.

Данный станок применяется для облицовки большинства видов кромки, минимальная ширина, длина и толщина которой не превышает следующих параметров: 90 мм, 200 мм и 10 мм. В качестве облицовочного материала может быть использован рулонный материал (меламин, ПВХ, ABS, шпон), который располагается на рулонодержателе, диаметром 800 мм, и полосовой материал (кромка их массива, меламин типа формика, шпон в полосах и т.д.). Толщина кромочного материала должна находится в пределах интервала 0,4-3 мм.

Станок является легко транспортабельным, т.к. оснащен колесами для перемещения станка, поэтому его можно без особых трудностей перемещать в пределах одного или нескольких помещений. Рабочий процесс начинается с подачи кромочного материала и нанесения на него клея. Для достижения наилучшего результата приклеивания используется клей-расплав, который находится в специальной ванне, вместительностью 2 л, и приводится в необходимое рабочее состояние. Рабочая температура клея составляет 200 градусов. Для определения нужного режима нагрева клеевая ванна оборудована электронным контролем температуры.

При неиспользовании станка температура клея автоматически опускается до параметра 130 градусов. Поэтому персонал по обслуживанию станка может не опасаться перегрева клея. Скорость подачи кромки составляет 8 метров в минуту. Для наилучшей фиксации деталей, станок оснащен обрезиненными роликами, которые прижимают заготовку сверху. При особо крупных заготовках можно воспользоваться поддерживающим суппортом. После приклеивания кромки излишний материал обрезается пневматическими гильотинными ножницами. Чтобы обеспечить изделию достойный внешний вид, необходимо обработать торцы изделия, снять ненужную кромку по пласти и финально отполировать деталь.

Для этого используются перечисленные выше узлы. Торцовочный узел работает от 2-х наклонных моторов, мощностью 0,75 лс и снимает излишки кромки по торцам изделия. Узел снятия свесов отвечает за обработку изделия по пласти. Он также оснащен 2-мя моторами (0,75 лс), которые обеспечивают ему долговечность и износоустойчивость. Для чистовой обработки изделия используется полировальный агрегат с полировальными дисками, диаметром 100 мм. На этом технологический процесс заканчивается и остается только восхищаться результатом проделанной станком работы.

Технические характеристики кромкооблицовочного станка GRIGGIO GB 3/3

Минимальная ширина заготовки 90 мм
Минимальная длина заготовки 200 мм
Максимальная толщина заготовки 40 мм
Минимальная толщина заготовки 10 мм
Размеры кромочного материала в бобинах и полосовой кромки Abs 0,4-3 мм
Скорость подачи 8 метров в минуту
Установленная мощность 6 квт
Давление воздуха 6 бар
Торцовочный узел с 2 наклонными моторами, мощность 0,5 лс (0,38 кВт)
Узел снятия свесов с 2 наклонными моторами, мощность 0,75 лс (0,55 кВт)
Полировальный узел с 2-мя моторами, мощность
с полировальными дисками, диаметром
0,25 лс (0,19 кВт)
100 мм
Вес нетто 940 кг

Стандартная комплектация кромкооблицовочного станка GRIGGIO GB 3/3

Колеса для перемещения станка +
Рулонодержатель для кромки диаметром 800 мм
Ванночка для клея-расплава быстрого разогрева вместимость 2 л
Ванночка для клея-расплава с электронным контролем температуры 200-130 градусов
В нерабочем состоянии станка температура бачка автоматически опускается С 200 до 130 градусов
Пневматическая гильотина для кромок толщиной от 0,4 до 3 мм с системой автоматического возврата кромки
Фрезы с 4-мя ножами радиус 2 мм
Узел прикатки кромки состоящий из 2 роликов с независимой пневматической регулировкой:
* 1 моторизированный ролик с независимой пневматической регулировкой +
* 2 холостой ролик +
Поддерживающий суппорт для заготовок больших размеров
1 аспирационное отверстие диаметром 50 мм
1 аспирационное отверстие диаметром 100 мм
Верхний прижим деталей к транспортеру с помощью обрезиненных роликов со счетчиком
Норматив СЕ

Логистика

Вес нетто 930 кг
Вес брутто в ящике 1120 кг
Габаритные размеры 2700х900х1500 мм
Упаковочные размеры 2800х1000х1600 мм
объем 4,4 м3

Код для заказа
8127089 CE Автоматический кромкооблицовочный станок GRIGGIO GB 3/3

ОПЦИИ кромкооблицовочного станка GRIGGIO GB 3/3

0866577 Комплект фрез (2 штуки) 4 ножичка (R=3 мм)
0866578 Комплект фрез (2 штуки) 4 ножичка (R=2 мм)
0866582 Отличное напряжение от 400/50 Hz
0866584 Разница для монофазного напряжения
0866585 Автотрансформатор 400/230 B

Буклет автоматического кромкооблицовочного станка GB 3/3 скачать
