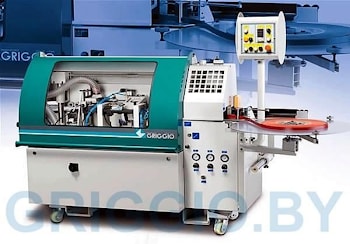

Автоматический кромкооблицовочный станок с предварительной фрезерной обработкой GRIGGIO GB 5/8R

Автоматический кромкооблицовочный станок с предварительной фрезерной обработкой GRIGGIO GB 5/8R относится к мощным станкам промышленного класса, который оснащен сразу несколькими дополнительными узлами, к числу которых относится узел предварительной обработки, торцовочный узел, узел снятия свесов, циклевки и полировальный узел, значительно расширяющие возможности станка.

Станок разработан для прямолинейной кромки, которая может быть облицована рулонным и полосовым материалом. К рулонному материала относится меламин, ПВХ, ABS, 3D акрил, и дублированный шпон с толщиной от 0,4 до 3 мм. В качестве полосового материала могут быть использованы кромка их массива дерев, меламин типа формика, натуральный шпон и другие аналогичные материала, толщиной от 0,4 до 8 мм.

Удобный поддерживающий суппорт на роликах позволит разместить даже крупные детали. Заготовки подаются в двух скоростных режимах, 12 и 16 метров в минуту, поэтому станок относится с высокопродуктивному типу. Рулонный материал располагается на специальном рулонодержателе, диаметром 800 мм. Для полосовой кромки предусмотрен автоматический погрузчик. Улучшенная зона прижима, состоящая из одного моторизированного ролика и двух обычных с независимой пневматической регулировкой, делают клеевой шов практически невидимым. Клей наносится прямо на кромку.

Клеевая ванночка является достаточно вместительной (4 л), что позволит избежать частого пополнения клеем бочка. Ванночка для клея-расплава разработана таким образом, что перегрев клея полностью исключен. Этому способствует электронный контроль клея и автоматическое снижения его температуры. Предварительная обрезка излишней кромки осуществляется двумя гильотинными ножницами, одни из них предназначены для кромки от 0,4 до 1 мм толщиной с автоматическим возвратом кромки, другие более жесткие ножницы- для ПВХ И ABS до 3 мм. Важной особенностью станка, как было упомянуто выше, является наличие в нем дополнительных узлов.

Узел предварительного фрезерования предназначен для предварительного снятия излишка кромки по пласти. Две противоположно двигающиеся фрезы со скоростью 12.000 оборотов в минуту, одно по часовой другая против часовой стрелки, подготавливают поверхность для дальнейшей обработки, после чего узел снятия свесов с регулированным углом фрезы осуществляет чистовую очистку поверхности заготовки по пласти. Торцовочный узел обрезает кромку по торцам заготовки, которые предварительно были обработаны гильотинными ножницами. Для ликвидации видимых следов клея на кромке предназначен узел циклевки. Финальным аккордом является полировальный узел, наличие которого сводит ручной труд к нулю. Приобретая кромкооблицовочный станок GRIGGIO GB 5/8R, вы приобретаете успех, качество и уважение клиентов.

Кромкооблицовочный станок GRIGGIO GB 5/8 R оснащен следующими узлами:

1) УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ на входе с 2 –мя моторами HF 12000 об/мин – ЛС 2,5 (1,8 кВт) каждый, 1 мотор с вращением против часовой стрелки, 2 мотор с вращением по часовой стрелке. В комплекте с 2-мя фрезами диаметром 80х5XF20 мм и ножичками 3+3: 3 ножичка размерами 40х12х1,5 мм, 3 ножичка размерами 15х12х1,5 мм Полезная рабочая высота 45 мм. Максимальная толщина съема 2 мм.
2) Торцовочный узел с 2 наклонными моторами (HF,0,5лс, 0,38 кВт)
3) УЗЕЛ СНЯТИЯ СВЕСОВ по пласти заготовки с 2 наклонными моторами (HF,0,75лс,0,55 кВт) и микрометрической регулировкой с электронным визуализатором.
4) УЗЕЛ ЦИКЛЕВКИ кромки с электронным визуализатором.
5) ПОЛИРОВАЛЬНЫЙ УЗЕЛ с 2-мя моторами (0,25 л.с./0,19 кВт) и полировальными дисками диаметром150 мм

Технические характеристики кромкооблицовочного станка GRIGGIO GB 5/8 R

Минимальная ширина заготовки	90 мм
Минимальная длина заготовки	280 мм
Максимальная толщина заготовки	60 мм
Минимальная толщина заготовки	12 мм
Толщина полосовой кромки	0,4 - 8 мм
Толщина кромочного материала в бобинах	0,4- 3 мм
2 скорости подачи	12-16 м/мин
Объем клеевого бачка	4 литра
Установленная мощность	12 квт
Давление воздуха	6 бар
Вес нетто	1610 кг

Стандартная комплектация кромкооблицовочного станка GRIGGIO GB 5/8 R

Рулонодержатель для кромки	диаметром 800 мм
Автоматический погрузчик полосовой кромки	+
Ванночка для клея-расплава быстрого разогрева	вместимость 4 л
Ванночка для клея-расплава с электронным контролем температуры	200-130 градусов
В нерабочем состоянии станка температура бачка автоматически опускается	с 200 до 130 градусов
2 гильотины:	+
*1-я гильотина	для кромки от 0,4 до 1 мм с автоматическим возвратом кромки
*2-я гильотина	для ПВХ И ABS до 3 мм
Фрезы с 4-мя ножами	радиус 2 мм
Коллектор опилок ABS	+
Щетки	диаметром 150 мм (4/8-5/8R-5/15-6/15R)
2 скорости подачи	12-16 м/мин
Регулируемая навесная панель управления	+
Узел прикатки кромки состоящий из 3 роликов с визуализатором:	+
* 1 моторизированный ролик	с независимой пневматической регулировкой
* 2 и 3 обычные ролики	с независимой пневматической регулировкой
Поддерживающий суппорт на роликах	для заготовок больших размеров
Автоматическая регулировка узлов по высоте	с помощью электронных счетчиков
Централизованная аспирация	+
Верхний двойной прижим деталей к транспортеру	с помощью обрезиненных роликов со счетчиком
Норматив	СЕ

Логистика

Вес нетто	1610 кг
Вес брутто в ящике	1950 кг
Габаритные размеры	4400х1700х2100 мм
Упаковочные размеры	4500х1070х1950 мм
Объем	9,4 м3

Код для заказа
8127067 CE Автоматический кромкооблицовочный станок с предварительной фрезерной обработкой GRIGGIO GB 5/8R

ОПЦИИ кромкооблицовочного станка GRIGGIO GB 5/8 R

0887590	Шлифовальный узел
	Узел для шлифования шпона и массива, мотор 2 лс 1400 об/мин, длина ленты 2060х80мм
	* узел шлифовки устанавливается вместо узла циклевки и полировки
0887591	Узел фрезерный
	Мощность мотора 2,2 лс, 12000 об/мин, наклон 0-90 градусов
	Узел предназначен для обработки по вертикали и по горизонтали
	* фрезерный узел устанавливается вместо узла циклевки и полировки
0887578	Набор фрез (2 штуки) с 4-мя ножами, радиус 2 мм, для массива 8 мм
0887577	Набор фрез (2 штуки) с 4-мя ножами, радиус 3 мм, для массива 8 мм
0887579	Набор алмазных фрез (2 штуки) 80х55мм, посадочное отверстие 20 мм
	Рабочая толщина заготовки - 50 мм
0887580	Набор алмазных фрез (2 шт.) 80х65мм, посадочное отверстие 20 мм
	Рабочая толщина заготовки - 60 мм
0887582	Напряжение отличное от 400/50 В
0887572	Автотрансформатор 400/230 В

Буклет кромкооблицовочного станка GB 5/8R скачать
