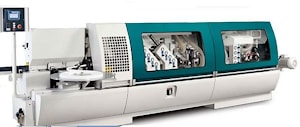

Автоматический кромкооблицовочный станок GRIGGIO GB 5/8RА с узлом обкатки (пост-форминга)

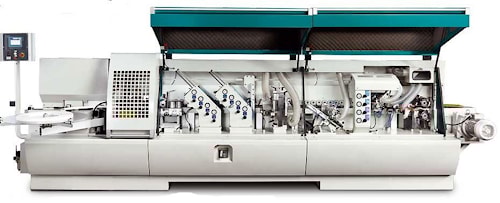

Автоматический кромкооблицовочный станок GRIGGIO GB 5/8RА с узлом обкатки (пост-форминга)  Кромкооблицовочным станком индустриального уровня с подготовкой к работе менее 1 минуты, с узлом обкатки является автоматический кромкооблицовочный станок GRIGGIO GB 5/8RА, предназначенный для облицовки плитных материалов из древесины или образованных на ее основе материалов кромкой в полосах или рулонной, толщиной от 0,4 до 8 мм. Все составляющие станка разработаны таким образом, чтобы обеспечить быструю и беспроблемную эксплуатацию.

Станок оборудован узлом предварительного фрезерования, который осуществляет подготовку заготовки к дальнейшей обработке. Две высокоскоростные фрезы, двигающиеся в противоположных направлениях, снимают верхний слой кромки заготовки, устраняют дефекты раскроя и способствуют более качественному приклеиванию кромочного материала. Кромкооблицовочный станок GRIGGIO GB 5/8RА оснащен автоматическим податчиком полосовой кромки и рулонодержателем, диаметром 800 мм. Автоматическая подача заготовок осуществляется нижней транспортной цепью в высокоскоростном режиме, со скоростью 12 и 16 метров в минуту.

Верхняя прижимная балка имеет два ряда обрезиненных роликов, регулируемых на толщину заготовки и способствующих ее лучшей фиксации. Предварительная обрезка материалов осуществляется двумя гильотинными ножницами. Станок делает возможным облицовку заготовок за под лицо или же со свесом с любой стороны благодаря встроенной системе подрезки. Уникальная зона прижима, состоящая из моторизированного ролика и двух обычных роликов с независимой пневматической регулировкой, является важным средством на пути достижения невидимого клеевого шва.

Узлами финишной обработки станка являются торцовочный, циклевочный, полировальный узлы, узел снятия свесов и обкатки. Циклевочный узел необходим для устранения видимых следов клея на кромке. Торцовочный узел удаляет излишки кромки, оставшейся после обрезки гильотинными ножницами. При помощи узла для снятия свесов осуществляется удаление кромки по пласти. Для радиусных торцов столешниц, постформинга и прямолинейных торцов используется узел обкатки углов, который производит обкатку в начале и в конце заготовки. В данной модели станка он контролируется с помощью PLC SIEMENS с позиционированием типа включить/ выключить.

Перемещение узла происходит по двум линейным направляющим, которые и являются залогом получения углов идеальной желаемой формы. Кромкооблицовочный станок GRIGGIO GB 5/8RА оборудован центральной системой аспирации и коллектором для сбора опилок АВS, поэтому рабочее место всегда будет поддерживаться в чистоте. Что касается клеевой ванны, то она является достаточно емкой, вмещает до 4 л клея. Быстрое время нагрева не заставит долго ждать, пока станок будет готов к работе. Температура клея-расплава повышается и опускается автоматически. Кромкооблицовочный станок GRIGGIO GB 5/8RА – оборудование мечты любого деревообрабатывающего производителя.

Автоматический кромкооблицовочный станок GRIGGIO GB 5/8RА оснащен следующими узлами:

1) УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ на входе, независимый с таймером,
с 2 HF 12000 об/мин – 2,5 ЛС (1,8 кВт каждый),
1 мотор с вращением против часовой стрелки, 2 мотор с вращением по часовой стрелке.
В комплекте с 2-мя фрезами диаметром 80х50XF20 мм и ножичками 3+3:
3 ножичка размерами 40х12х1,5 мм
3 ножичка размерами 15х12х1,5 мм
Полезная рабочая высота 45 мм.
Максимальная толщина съема 2 мм

2)ТОРЦОВОЧНЫЙ УЗЕЛ с 2 –мя наклонными моторами (HF, 0,5 лс, 0,38 кВт).

3) УЗЕЛ СНЯТИЯ СВЕСОВ с 2-мя наклонными моторами (HF, 1 лс, 0,75 кВт) и микрометрической регулировкой с электронным визуализатором.

4) УЗЕЛ ОБКАТКИ (ПОСТ-ФОРМИНГА):
* Контроль работы узла с помощью PLC SIEMENS с позиционированием типа вкл./выкл.;
* Максимальная высота заготовки 45 мм;
* 2 независимых мотора HF – 0,75лс(0,55 кВт);
* Перемещение по двум линейным направляющим;
* Обкатка углов в начале и конце заготовки;
*2 фрезы с 4 ножами, радиус 2 мм, для радиусной обработки с кромочным материалом
от 1-3 мм и прямолинейной обработки от 0,4-1 мм.


5) УЗЕЛ ЦИКЛЕВКИ кромки с электронным визуализатором.

6) ПОЛИРОВАЛЬНЫЙ УЗЕЛ с 2-мя моторами (0,5 лс/0,38 кВт) и полировальными дисками диаметром 150 мм.

Технические характеристики кромкооблицовочного станка GRIGGIO GB 5/8RА

Минимальная ширина заготовки 60 мм
Минимальная длина заготовки 120 мм
Максимальная толщина заготовки 60 мм
Минимальная толщина заготовки 10 мм
Толщина полосовой кромки
Толщина кромочного материала в бобинах 0,4- 3 мм
2 скорости подачи 12-16 м/мин
Объем клеевого бачка 4 литра
Установленная мощность 12 кВт
Давление воздуха 6 бар
Вес нетто 2180 кг

Стандартная комплектация кромкооблицовочного станка GRIGGIO GB 5/8RА

Узел обкатки (пост-форминга) контролируется PLC SIEMENS
Рулонодержатель для кромки диаметром 800 мм
Автоматический погрузчик полосовой кромки +
Ванночка для клея-расплава быстрого разогрева вместимость 4 л
Ванночка для клея-расплава с электронным контролем температуры 200-130 градусов
В нерабочем состоянии станка температура бачка автоматически опускается с 200 до 130 градусов
2 гильотины:
*1-я гильотина с автоматическим возвратом кромки для кромки от 0,4 до 1 мм
*2-я гильотина ПВХ И ABS до 3 мм
Фрезы с 4-мя ножами радиус 2 мм
Коллектор для сбора опилок ABS +
Щетки диаметром 150 мм
2 скорости подачи 12-16 м/мин
Регулируемая навесная панель управления +
Узел прикатки кромки, состоящий из 3 роликов с визуализатором: +
* 1 моторизированный ролик с независимой пневматической регулировкой
* 2 и 3 обычные ролики с независимой пневматической регулировкой
Поддерживающий суппорт на роликах для заготовок больших размеров
Автоматическая регулировка узлов по высоте с помощью электронных счетчиков +
Централизованная аспирационная система +
Верхний двойной прижим деталей к транспортеру с помощью обрезиненных роликов со счетчиком
Норматив СЕ

Логистика

Вес нетто 2180 мм
Вес брутто в ящике 2380 мм
Габаритные размеры 5800х1900х2100 мм
Упаковочные размеры 5900х1100х1950 мм
Объем 12,6 м3

Код для заказа
8127073 CE Автоматический кромкооблицовочный станок с узлом обкатки (пост-форминга) GRIGGIO GB 5/8RА

ОПЦИИ кромкооблицовочного станка GRIGGIO GB 5/8RА

08a5010 Набор фрез (2 штуки) с 4-мя ножами, радиус 3 мм, для массива, 8 мм
08a5015 Набор фрез (2 штуки) с 4-мя ножами, радиус 2 мм, для массива 8 мм
08a5020 Набор алмазных фрез (2 штуки) 80х55мм, посадочное отверстие 20 мм
Максимальная толщина заготовки 50 мм
08a5025 Набор алмазных фрез (2 штуки) 80х65мм, посадочное отверстие 20 мм
Максимальная толщина заготовки 60 мм
08a5030 Напряжение отличное от 400/50 V
08a5032 Автотрансформатор 400/230 В


Буклет для кромкооблицовочного станка GB 5/8RА скачать
