Кромкооблицовочным станком проходного типа, который содержит элементы ручных станков и заимствовал усовершенствования автоматических станков, является

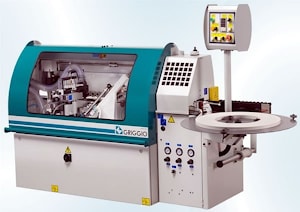

кромкооблицовочный станок компании GRIGGIO GB 2/3, предназначенный для облицовки кромки мебельных деталей кромочными материалами: полосовыми (кромка из массива, меламин типа формика, шпон в полосах и т.д.) и рулонными (меламин, ПВХ, ABS, шпон).
Станок подходит для заготовок, минимальная ширина которых составляет не менее 90 мм, длина 200 мм, а толщина 10 мм.
Заготовки размещаются на рабочем столе, имеющим поддерживающий суппорт для особо крупных заготовок. При подаче, детали надежно фиксируются с помощью обрезиненных роликов сверху, что способствует точному приклеиванию кромочного материала. Рулонный кромочный материал располагается на рулонодержателе, диаметром 800 мм.
Кромкооблицовочный станок GRIGGIO GB 2/3 оснащен узлом прикатки кромки, состоящий из 2 роликов с независимой пневматической регулировкой: 1 моторизированный ролик имеет независимую пневматическую регулировку, 2 ролик является холостым. Клей-расплав находится в предназначенной для него ванночке с электронным контролем температуры, вместительностью 2 л, и поддерживается при температуре до 200 градусом при использовании станка и автоматически охлаждается до 130 градусов при простое станка с целью предотвращения перегрева клея. Клей наносится на кромочный материал, который подается со скоростью 8 метров в минуту. В станке предусмотрена пневматическая гильотина кромки с системой автоматического возврата кромки, способная разрезать кромку толщиной от 0,4 до 3 мм.
Важным преимуществом данной модели
кромкооблицовочного станка является
торцовочный узел с 2 наклонными моторами, мощностью 0,5 лс, который обеспечивает чистовую обработку кромки на торцах заготовки, и
узел снятия свесов с микрометрической регулировкой и электронным визуализатором, оснащенный двумя наклонными моторами, мощностью 0,75 лс. После обработки заготовки таким образом не требуется дополнительных действий по ее зачистке. Для предотвращения загрязнения станка опилками и другим аналогичным мусором имеется два аспирационных отверстия, диаметром 50 и 100 мм. Кромкооблицовочный станок GRIGGIO GB 2/3 соответствует нормативу безопасности СЕ, поэтому рекомендуется к использованию на любом предприятии.
Технические характеристики кромкооблицовочного станка GRIGGIO GB 2/3
| Минимальная ширина заготовки | 90 мм |
| Минимальная длина заготовки | 200 мм |
| Максимальная толщина заготовки | 40 мм |
| Минимальная толщина заготовки | 10 мм |
| Размеры кромочного материала в бобинах и полосовой кромки Abs | 0,4-3 мм |
| Скорость подачи | 8 метров в минуту |
| Установленная мощность | 6 квт |
| Давление воздуха | 6 бар |
| Торцовочный узел с 2 наклонными моторами, мощность | 0,5 лс; о,38 кВт |
| Узел снятия свесов с 2 наклонными моторами и микрометрической регулировкой с электронным визуализатором | 0,75 лс; 0,55 кВт |
| Вес нетто | 820 кг
|
Стандартная комплектация кромкооблицовочного станка GRIGGIO GB 2/3
| Колеса для перемещения станка | + |
| Рулонодержатель для кромки | диаметром 800 мм |
| Ванночка для клеерасплава быстрого разогрева | вместимость 2 л |
| Ванночка для клеерасплава с электронным контролем температуры | 200-130 градусов |
| В нерабочем состоянии станка температура бачка автоматически опускается | С 200 до 130 градусов |
| Пневматическая гильотина для кромок | толщиной от 0,4 до 3 мм с системой автоматического возврата кромки |
| Фрезы с 4-мя ножами | радиус 2 мм |
| Узел прикатки кромки | состоящий из 2 роликов с независимой пневматической регулировкой: |
| * 1 моторизированный ролик с независимой пневматической регулировкой | + |
| * 2 холостой ролик | + |
| Поддерживающий суппорт | для заготовок больших размеров |
| 1 аспирационное отверстие | диаметром 50 мм |
| 1 аспирационное отверстие | диаметром 100 мм |
| Верхний прижим деталей к транспортеру | с помощью обрезиненных роликов со счетчиком |
| Норматив | СЕ
|
Логистика
| Вес нетто | 680 кг |
| Вес брутто в ящике | 850 кг |
| Габаритные размеры | 2300х800х1600 мм |
| Упаковочные размеры | 2400х900х1000 мм |
| объем | 3,4 м3
|
Код для заказа
8127088 CE Автоматический кромкооблицовочный станок GRIGGIO GB 2/3
ОПЦИИ кромкооблицовочного станка GRIGGIO GB 2/3
| 0866577 | Комплект фрез (2 штуки) 4 ножичка (R=3 мм) |
| 0866578 | Комплект фрез (2 штуки) 4 ножичка (R=2 мм) |
| 0866582 | Отличное напряжение от 400/50 Hz |
| 0866584 | Разница для монофазного напряжения |
| 0866585 | Автотрансформатор 400/230 B
|
