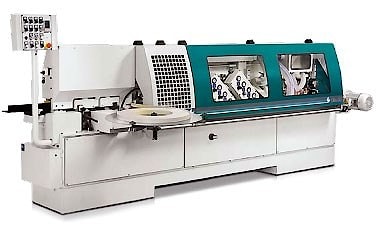

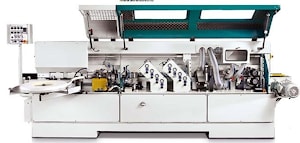

Автоматический кромкооблицовочный станок с предварительной фрезерной обработкой GRIGGIO GB 6/15R

Автоматический кромкооблицовочный станок с предварительной фрезерной обработкой GRIGGIO GB 6/15R является моделью кромкооблицовочных станков промышленного класса, оснащен всеми необходимыми узлами для успешной и качественной работы, предназначен для кромкования заготовок особо плотными материалами, полосовыми толщиной от 0,4 до 15 мм (кромка их массива дерева , меламин типа формика, шпон натуральный в полосах и т.д.) и рулонными от 0,4 до 3 мм (меламин, ПВХ, ABS,3D акрил, дублированный шпон).

Станок оснащен большой клеевой ванной, вместительностью 4 л, с электрическим контролем температуры и системой автоматического ее снижения, поддерживающим суппортом для особо крупных заготовок, автоматическим погрузчиком полосовой кромки и рулонодержателем кромки. Разработанная по новейшим технологиям зона прижима, состоящая из трех роликов с визуализатором, обеспечивает получение качественного, почти невидимого клеевого шва. Подача заготовок осуществляется автоматически, со скоростью 12 и 16 метров в минуту, что положительно сказывается на продуктивности производства.

Управлять узлами станка можно с удобной навесной панели управления. Регулировка узлов по высоте происходит автоматически. В стандартную комплектацию кромокооблицовочного станка GRIGGIO GB 6/15R входят сразу несколько узлов. Мощным и полезным узлом является узел предварительной обработки, который работает от 2-х моторов в 2,5 лс, и предназначен для идеальной подготовки кромки перед наклеиванием кромочного материала. Зачастую многие заготовки попадают после раскроя на склад, где находятся некоторое время на хранении. Кромка покрывается слоем пыли, что влияет при кромковании на сцепление между склеиваемыми поверхностями.

Поэтому для получения высочайшего качества клеевого шва используется узел предварительного фрезерования. Он оснащен 2-мя фрезами и 6-ю ножичками, чьи подробные характеристики приведены ниже. Каждый из оставшихся узлов: торцовочный узел, два узла снятия свесов, узел циклевки и полировальный узел – играют также немаловажную роль в рабочем процессе. В целом такая подборка составляющих станка сделала его незаменимым и популярным в профессиональной сфере, т.к. сталкиваясь с каждодневными небольшими нюансами в работе, начинаешь ценить качество и поистине достойное оборудование.

Кромкооблицовочный станок GRIGGIO GB 6/15 R оснащен следующими узлами:

1) УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ на входе
с 2 –мя моторами HF 12000 об/мин – ЛС 2,5 (1,8 кВт) каждый,
1 мотор с вращением против часовой стрелки, 2 мотор с вращением по часовой стрелке.
В комплекте с 2-мя фрезами диаметром 80х54хF20 мм и ножичками 3+3:
3 ножичка размерами 40х12х1,5 мм, 3 ножичка размерами 15х12х1,5 мм
Полезная рабочая высота 45 мм.
Максимальная толщина съема 2 мм.

2) ТОРЦОВОЧНЫЙ УЗЕЛ с 2 наклонными моторами (HF,0,7 лс,0,5 кВт)

3) УЗЕЛ СНЯТИЯ СВЕСОВ с 2 моторами (HF,1,5 лс, 1,1 кВт)
и микрометрической регулировкой с электронным визуализатором.

4) ВТОРОЙ УЗЕЛ СНЯТИЯ СВЕСОВ с 2-мя наклонными моторами HF (0,5 лс/0,38 кВт) и микрометрической регулировкой с цифровым счетчиком.

5) УЗЕЛ ЦИКЛЕВКИ кромки с цифровым счетчиком.

6) ПОЛИРОВАЛЬНЫЙ УЗЕЛ с 2-мя моторами (0,5 л.с./0,38 кВт) и полировальными дисками диаметром150 мм

Технические характеристики кромкооблицовочного станка GRIGGIO GB 6/15 R

Минимальная ширина заготовки	90 мм
Минимальная длина заготовки	280 мм
Максимальная толщина заготовки	60 мм
Минимальная толщина заготовки	12 мм
Толщина полосовой кромки	0,4-15 мм
Толщина кромочного материала в бобинах	0,4- 3 мм
2 скорости подачи	12-16 м/мин
Объем клеевого бачка	4 литра
Установленная мощность	13 квт
Давление воздуха	6 бар
Вес нетто	1700 кг

Стандартная комплектация кромкооблицовочного станка GRIGGIO GB 6/15 R

Рулонодержатель для кромки	диаметром 800 мм
Автоматический погрузчик полосовой кромки	+
Ванночка для клея-расплава быстрого разогрева	вместимость 4 л
Ванночка для клея-расплава с электронным контролем температуры	200-130 градусов
В нерабочем состоянии станка температура бачка автоматически опускается	с 200 до 130 градусов
2 гильотины:	+
*1-я гильотина	для кромки от 0,4 до 1 мм с автоматическим возвратом кромки
*2-я гильотина	для ПВХ И ABS до 3 мм
Фрезы с 4-мя ножами	радиус 2 мм
Коллектор опилок ABS	+
Щетки	диаметром 150 мм (4/8-5/8R-5/15-6/15R)
2 скорости подачи	12-16 м/мин
Регулируемая навесная панель управления	+
Узел прикатки кромки состоящий из 3 роликов с визуализатором:	+
* 1 моторизированный ролик	с независимой пневматической регулировкой
* 2 и 3 обычные ролики	с независимой пневматической регулировкой
Поддерживающий суппорт на роликах	для заготовок больших размеров
Автоматическая регулировка узлов по высоте	с помощью электронных счетчиков
Централизованная аспирация	+
Верхний двойной прижим деталей к транспортеру	с помощью обрезиненных роликов со счетчиком
Норматив	СЕ

Логистика

Вес нетто	1700 кг
Вес брутто в ящике	1900 кг
Габаритные размеры	4750х1900х2100 мм
Упаковочные размеры	4850х1070х1950 мм
Объем	10 м3

Код для заказа
8127068 CE Автоматический кромкооблицовочный станок с предварительной фрезерной обработкой GRIGGIO GB 6/15R

ОПЦИИ кромкооблицовочного станка GRIGGIO GB 6/15 R

0887590	Шлифовальный узел
	Узел для шлифования шпона и массива, мотор 2 лс 1400 об/мин, длина ленты 2060х80мм
	* узел шлифовки устанавливается вместо узла циклевки и полировки
0887591	Узел фрезерный
	Мощность мотора 2,2 лс, 12000 об/мин, наклон 0-90 градусов
	Узел предназначен для обработки по вертикали и по горизонтали
	* фрезерный узел устанавливается вместо узла циклевки и полировки
0887578	Набор фрез (2 штуки) с 4-мя ножами, радиус 2 мм, для массива 8 мм
0887577	Набор фрез (2 штуки) с 4-мя ножами, радиус 3 мм, для массива 8 мм
0887579	Набор алмазных фрез (2 штуки) 80х55мм, посадочное отверстие 20 мм
	Рабочая толщина заготовки - 50 мм
0887580	Набор алмазных фрез (2 шт.) 80х65мм, посадочное отверстие 20 мм
	Рабочая толщина заготовки - 60 мм
0887582	Напряжение отличное от 400/50 В
0887572	Автотрансформатор 400/230 В

Буклет кромкооблицовочного станка GB 6/15 R скачать
