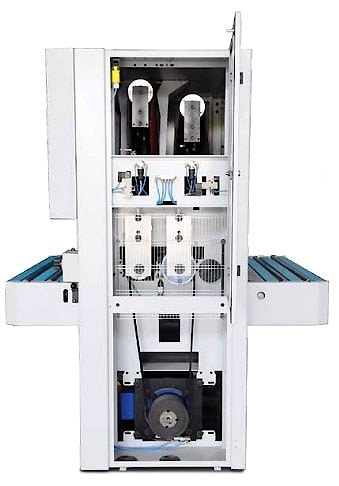

Калибровально-шлифовальный станок GRIGGIO GI 1300/2 RRТ с двумя лентами и комбинированным вторым узлом обеспечивает выпуск серийной деревообрабатывающей продукции, служит для выравнивания панелей из массива в размер по толщине, имеющих неровности по всей длине, и финишной их обработки путем шлифования лентами разной зернистости. Станок состоит из двух валов диаметром 180 мм, с жесткостью 90 и 45 шор, при чем второй вал - шлифовальный - имеет жесткий утюжок 50 мм для лучшего контакта со шлифовальной лентой.
При необходимости исключения валов с работы, можно воспользоваться панелью управления, что является очень удобным. Валы станка имеют обрезиненное покрытие, но по требованию заказчика могут быть заменены на стальные без дополнительной оплаты, что необходимо указать при заказе. Заготовки располагаются на рабочем столе, который имеет автоматическое позиционирование и электрический подъем. Мощность мотора подъема стола составляет 0,35 лс. Заготовки фиксируются подпружиненными прижимными роликами и подаются по транспортному ковру со скоростью 4-20 метров в минуту. Мощность моторедуктора подачи составляет 0,75 лс.
Минимальная длина заготовок должна составлять не менее 370 мм, ширина может достигать до 1350 мм. Заготовки обрабатываются с разной скоростью. Скорость шлифовальной ленты на первом вале составляет 18 метров в минуту, на втором – 16 метров в минуту. Шлифовальная лента имеет размер 2150х1370 мм. Механическое позиционирующее устройство может менять 6 положений для смены зернистости лент. Для обеспечения чистого рабочего места
калибровально-шлифовальный станок GRIGGIO GI 1300/2 RRТ имеет аспирационное отверстие диаметром 2х160 мм. Вес станка составляет 1970 кг.
Технические характеристики калибровально-шлифовального станка GRIGGIO GI 1300/2 RRТ
| Полезная рабочая ширина | 1350 мм |
| Полезная рабочая высота | 160 мм |
| Минимальная рабочая высота | 3 мм |
| Минимальная рабочая длина | 370 мм |
| Размеры шлифовальной ленты | 2150х1370 мм |
| Скорость шлифовальной ленты (первый вал) | 18 м/1" |
| Скорость шлифовальной ленты (второй вал) | 16 м/1" |
| Мощность мотора подъема стола | 0,35 л.с. |
| Мощность моторедуктора подачи | 0,75 л.с. |
| Скорость подающего транспортера | 4-20 м/1' |
| Диаметр аспирационных отверстий | 2 х 160 мм |
| Вес нетто | 1970 кг
|
Стандартная (базовая) комплектация калибровально-шлифовального станка GRIGGIO GI 1300/2 RRТ
| Длина шлифовальной ленты | 2150 мм |
| Автоматическое исключение валов из работы | с панели управления станка |
| Механическое позиционирующее | устройство 6 положений для смены зернистости ленты |
| Подъем стола | электрический |
| Автоматический запуск | "звезда-треугольник" |
| Подпружиненные обрезиненные ролики |  |
| Позиционирование стола | автоматическое  |
| 2 ролика на входе |  |
| 2 ролика на выходе | + |
| Электронный визуализатор |  |
| Дисковый тормоз | + |
| Ограничивающая планка | + |
| Электропневматическая осцилляция ленты | + |
| 2 абразивные ленты зернистостью | 80 и 120 |
| Норматив | СЕ
|
Логистика
| Вес нетто | 1900 кг |
| Вес брутто в ящике | 2100 кг |
| Габаритные размеры | 2056x1800x2025 мм |
| Упаковочные размеры | 2105x1850x2075 мм |
| Объем | 8 м3
|
Код для заказа
8121285 CE Калибровально-шлифовальный станок 2 ленты GRIGGIO GI 1300/2 RRТ
ОПЦИИ калибровально-шлифовального станка GRIGGIO GI 1300/2 RRТ
| 0877521 | 1 обдув для шлифовальной ленты с таймером |
| 0877531 | 2 обдува для шлифовальной ленты с таймером |
| 0877532 | Исключение жесткого утюжка из работы с панели управления |
| 0877624 | Съемный фронтальный рольганг |
| 0877625 | Съемный рольганг на выходе |
| 0877681 | Вакуумный стол 3 л.с. |
| 0877685 | Пневматический утюжок с таймером и синхронизацией 80 мм |
| 0877781 | Длина абразивных лент 2620 мм |
| 0877678 | Секционный электронный утюжок 24 сектора |
| Межосевое расстояние секций - 55 мм, ширина утюжка 50 мм, |
| Полностью выдвижной. |
| На входе секционная электронная планка для считывания рельефа поверхности |
| Связь через серийный порт с микропроцессором управления через кабель из оптических волокон. |
| Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки. |
| 0877679 | Секционный электронный утюжок 48 секторов |
| Межосевое расстояние секций - 45 мм, ширина утюжка 80 мм, |
| Полностью выдвижной. |
| На входе секционная электронная планка для считывания рельефа поверхности |
| Связь через серийный порт с микропроцессором управления через кабель из оптических волокон. |
| Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки. |
| 0877677 | Набор для шлифования окрашенных поверхностей |
| Состоит из: |
| - вакуумный стол |
| - главный мотор с инвертером 20 л.с. |
| - 1 пневматический обдув с таймером на шлифовальном узле |
| - электронный секционный утюжок 24 сектора со следующими Характеристиками: |
| Межосевое расстояние секций - 55 мм, ширина утюжка 50 мм, |
| Выдвижной. На входе секционная электронная планка для cчитывания рельефа поверхности. |
| Серийная связь с vикропроцессором управления через кабель из оптических волокон |
| Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки. |
| 0877680 | Контрольная панель управления |
| Для указания возможных неполадок |
| 0877715 | Комплект прижимов для коротких заготовок |
| Прижим на входе + прижим на выходе, для заготовок до 130 мм |
| 0877661 | Щеточный вал (диаметром 150 мм, 1,5 лс) для очистки панелей |
| На выходе станка. Для удаления пыли. |
| 0877671 | Полирующий узел Scotch Brite диаметром 150 с мотором 1,5 л.с. |
| Для дополнительной шлифовки готовой панели |
| 0877683 | Щетка Tymex |
| Для искусственного старения древесины |
| 0877687 | Программатор с цветным дисплеем Touch Screen |
| Для программирования и записи рабочих циклов |
| 0877688 | "Grit" электронный прибор для автоматического запоминания угла обработки, управление с панели Touch Screen |
| 0877719 | Второй мотор 20 л.с. |
| 0877684 | Мотор с инвертером 20 лс. |
| 0877731 | Усиленный мотор 25 л.с. |
| 0877741 | Усиленный мотор 30 л.с. |
| 0877751 | Напряжение, отличное от 400 в .
|
