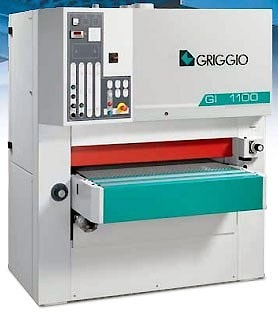

Не каждый калибровально-шлифовальный станок может похвастаться возможностью обработки заготовок, имеющих ширину до 1350 мм. Это возможно благодаря профессиональному оборудованию итальянской компании GRIGGIO, которая разработала
калибровально-шлифовальный станок GI 1300/3 RRR, имеющий три вала для обработки заготовок. В качестве обрабатываемых изделий могут выступать панели из массива, ДСП, заготовки со шпоновой поверхностью. Каждый вал выполняет свою функцию.
Первый вал, диаметром 180 мм, имеет наибольшую жесткость 90 шор, что необходимо при калибровке, т.е. устранении грубых неровностей с поверхности материала. Два других вала, жесткостью 45 и 30 шор и диаметром 220 мм и 320 мм соответственно, могут использоваться как для калибровки , так и для шлифовки. При работе только одного или двух валов остальные можно исключить с работы автоматически с панели управления. Заготовки обрабатываются 3 абразивными лентами, зернистостью 80-120-150, со скоростью 18 метров в минуту.
Работу лент обеспечивают два мотора, мощностью по 20 лс каждый, что позволяет использовать станок для серийного выпуска продукции в условиях многосменной работы. Размер лент составляет 2150 x 1370 мм. Механическое позиционирующее устройство имеет 6 положений для смены зернистости ленты. Заготовки располагаются на рабочем столе, имеющего автоматическое позиционирование и электрический подъем от мотора, мощностью 0,35 лс. Стол оснащен также двумя роликами на входе и на выходе..Для фиксации заготовок предусмотрены подпружиненные обрезиненные ролики. Подача заготовок осуществляется со скоростью 4-20 метров в минуту по транспортному ковру с автоматической центровкой.
Мощность моторедуктора подачи составляет 1,5 лс, что намного больше, чем у других аналогичных моделей. Удаление образующихся опилок, стружки и пыли с рабочей зоны возможно благодаря аспирационному отверстию размером 2х160 мм. Все операции, выполняемые на станке, отображаются на панели контроля. Вес калибровально-шлифовального станка составляет 2400 кг, что влияет на его устойчивость и неподвижность. Станок
GRIGGIO GI 1300/3 RRR может быть дооснащен рядом опций, которые приведены в таблице ниже.
Технические характеристики калибровально-шлифовального станка GRIGGIO GI 1300/3 RRR
| Полезная рабочая ширина | 1350 мм |
| Полезная рабочая высота | 160 мм |
| Минимальная рабочая высота | 3 мм |
| Минимальная рабочая длина | 280 мм |
| Размеры шлифовальной ленты | 2150 x 1370 мм |
| Скорость шлифовальной ленты | 18 м/1" |
| Мощность мотора 1 ленты | 20 л.с. (15 кВт) |
| Мощность мотора 2 и 3 ленты | 20 л.с. (15 кВт) |
| Мощность мотора подъема стола | 0,35 л.с. |
| Мощность моторедуктора подачи | 1,5 л.с. |
| Скорость подающего транспортера | 4-20 м/1' |
| Диаметр аспирационных отверстий | 2 х 160 мм |
| Вес станка нетто | 2400 кг
|
Стандартная (базовая) комплектация калибровально-шлифовального станка GRIGGIO GI 1300/3 RRR
| Центровка ковра | автоматическая |
| Панель контроля | + |
| Длина шлифовальной ленты | 2150 мм |
| Автоматическое исключение валов из работы станка | с панели управления |
| Механическое позиционирующее устройство | 6 положений для смены зернистости ленты |
| Подъем стола | электрический |
| Автоматический запуск | "звезда-треугольник" |
| Подпружиненные обрезиненные ролики |  |
| Позиционирование стола | автоматическое  |
| 2 ролика на входе |  |
| 2 ролика на выходе | + |
| Электронный визуализатор |  |
| Дисковый тормоз | + |
| Ограничивающая планка | + |
| Электропневматическая осцилляция ленты | + |
| 3 абразивные ленты | зернистостью 80-120-150 |
| норматив | СЕ
|
Логистика
| Вес нетто | 2500 кг |
| Вес брутто в ящике | 2700 кг |
| Габаритные размеры | 2056x2056x2025 мм |
| Упаковочные размеры | 2100x2100x2075 мм |
| Объем | 9,1 м3
|
Код для заказа
8121288 CE Калибровально-шлифовальный станок 3 ленты GRIGGIO GI 1300/3 RRR
ОПЦИИ калибровально-шлифовального станка GRIGGIO GI 1300/3 RRR
| 08a1015 | Длина абразивных лент 2620 мм |
| 08a1020 | 1 обдув для шлифовальной ленты с таймером |
| 08a1025 | 2 обдува для шлифовальной ленты с таймером |
| 08a1110 | 3 обдува для шлифовальной ленты с таймером |
| 08a1111 | Исключение жесткого утюжка из работы с панели управления |
| 08a1030 | Вакуумный стол 3 л.с. |
| 08a1031 | Съемный фронтальный рольганг |
| 08a1032 | Съемный рольганг на выходе |
| 08a1037 | Пневматический утюжок с таймером и синхронизацией 80 мм |
| 08a1041 | Секционный электронный утюжок 24 сектора GI 1300 |
| Межосевое расстояние секций - 55 мм, ширина утюжка 50 мм, |
| Полностью выдвижной. |
| На входе секционная электронная планка для считывания рельефа поверхности |
| Связь через серийный порт с микропроцессором управления через кабель из оптических волокон. |
| Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки |
| 08a1046 | Секционный электронный утюжок 48 секторов |
| Межосевое расстояние секций - 45 мм, ширина утюжка 80 мм, |
| Полностью выдвижной. |
| На входе секционная электронная планка для считывания рельефа поверхности |
| Связь через серийный порт с микропроцессором управления через кабель из оптических волокон. |
| Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки. |
| 08a1036 | Набор для шлифования окрашенных поверхностей |
| Состоит из: |
| - вакуумный стол |
| - главный мотор с инвертером 20 л.с. |
| - 1 пневматический обдув с таймером на шлифовальном узле |
| - электронный секционный утюжок 24 сектора со следующими Характеристиками: |
| Межосевое расстояние секций - 55 мм, ширина утюжка 50 мм, |
| Выдвижной. На входе секционная электронная планка для считывания рельефа поверхности. |
| Серийная связь с микропроцессором управления через кабель из оптических волокон |
| Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки. |
| 08a1056 | Комплект прижимов для коротких заготовок |
| Прижим на входе + прижим на выходе, для заготовок до 130 мм |
| 08a1060 | Щеточный вал (диаметром 150 мм, 1,5 лс) для очистки панелей на выходе станка, для удаления пыли. |
| 08a1065 | Полирующий узел Scotch Brite диаметром 150 с мотором 1,5 л.с. |
| Для дополнительной шлифовки готовой панели |
| 08a1070 | Щетка Tymex для искусственного старения древесины |
| 08a1120 | Программатор с цветным дисплеем Touch Screen |
| Для программирования и записи рабочих циклов |
| 08a1125 | "Grit" электронный прибор lля автоматического запоминания угла обработки, управление c панели Touch Screen |
| 08a1075 | Второй мотор 20 л.с. |
| 08a1080 | Мотор с инвертером 20 лс. |
| 08a1085 | Усиленный мотор 25 л.с. |
| 08a1090 | Усиленный мотор 30 л.с. |
| 08a1095 | Напряжение, отличное от 400 В .
|
