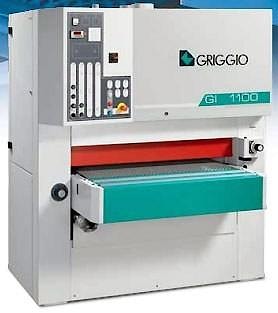

Калибровально-шлифовальный станок GRIGGIO GI 1100/3 RRRT Италия (3 ленты: 3 вала, один утюжок)

Находкой в области калибрования и шлифования заготовок особо крупных размеров в массовом масштабе с высочайшим качеством является калибровально-шлифовальный станок итальянской компании GRIGGIO GI 1100/3 RRRT, который оснащен одновременно тремя валами для выполнения поставленной цели. При осуществлении различных операций на станке (выравнивание в размер по толщине всевозможных крупных материалов до 1100 мм шириной и их шлифовка) могут быть задействованы как все валы, так и часть из них. Исключение валов с работы происходит с панели управления автоматическим способом.

Диаметр каждого вала составляет 180 мм. Отличие заключается в их твердости и наличия на последнем вале жесткого утюжка 50 мм для обеспечения лучшего контакта между шлифовальной лентой и заготовкой. Первый вал имеет жесткость 90 шор, что необходимо при калибровке сложных поверхностей, второй вал характеризуется жесткостью в 45 шор, последний – в 30 шор. Данная расстановка валов позволяет варьировать степень нагрузки на заготовки. Преимуществом станка является наличие двух моторов для работы валов, мощность которых составляет 20 лс.

Первая лента работает от одного мотора, т.к. испытывает наибольшую нагрузку. Работа двух других лент контролируется вторым мотором, мощность которого позволяет выдерживать большие нагрузки. Заготовки обрабатываются шлифовальными лентами со скоростью 18 метров в минуту и подаются по транспортному ковру, имеющему автоматическую центровку. Подающий транспортер имеет скорость 4-20 метров в минуту в зависимости от обрабатываемого материала. Мощность моторедуктора подачи составляет 1,5 лс. Размер шлифовальных лент равен 2150 x 1120 мм.

Абразивные ленты характеризуются зернистостью 80-120-150, что позволяет работать с разным по структуре материалом. Механическое позиционирующее устройство имеет 6 положений для смены зернистости ленты. Преимуществом станка является рабочий стол, имеющий два ролика на входе и на выходе. Автоматическое позиционирование стола и электрический подъем от мотора подъема стола, мощностью 0,35 лс, облегчает труд персонала по обслуживанию станка. Станок оснащен также аспирационным отверстием, диаметром 2х160 мм, для удаления с рабочей зоны опилок и пыли. Калибровально-шлифовальный станок GRIGGIO GI 1100/3 RRRT имеет вес в 2300 кг.

Технические характеристики калибровально-шлифовального станка GRIGGIO GL 1100/3 RRRТ

Полезная рабочая ширина	1100 мм
Полезная рабочая высота	160 мм
Минимальная рабочая высота	3 мм
Минимальная рабочая длина	370 мм
Размеры шлифовальной ленты	2150 x 1120 мм
Скорость шлифовальной ленты	18 м/1"
Мощность мотора 1 ленты	20 л.с. (15 кВт)
Мощность мотора 2 и 3 ленты	20 л.с. (15 кВт)
Мощность мотора подъема стола	0,35 л.с.
Мощность моторедуктора подачи	1,5 л.с.
Скорость подающего транспортера	4-20 м/1'
Диаметр аспирационных отверстий	2 х 160 мм
Вес станка нетто	2300 кг

Стандартная (базовая) комплектация калибровально-шлифовального станка GRIGGIO GL 1100/3 RRRТ

Центровка ковра	автоматическая
Панель контроля	+
Длина шлифовальной ленты	2150 мм
Автоматическое исключение валов из работы станка	с панели управления
Механическое позиционирующее устройство	6 положений для смены зернистости ленты
Подъем стола	электрический
Автоматический запуск	"звезда-треугольник"
Подпружиненные обрезиненные ролики
Позиционирование стола	автоматическое
2 ролика на входе
2 ролика на выходе	+
Электронный визуализатор
Дисковый тормоз	+
Ограничивающая планка	+
Электропневматическая осцилляция ленты	+
3 абразивные ленты	зернистостью 80-120-150
Норматив	СЕ

Логистика

Вес нетто	2300 кг
Вес брутто в ящике	2500 кг
Габаритные размеры	2050x1800x2025 мм
Упаковочные размеры	2100x1850x2075 мм
Объем	8 м3

Код для заказа
8121287 CE Калибровально-шлифовальный станок 3 ленты GRIGGIO GI 1100/3 RRRT

ОПЦИИ калибровально-шлифовального станка GRIGGIO GL 1100/3 RRRТ

08a1015	Длина абразивных лент 2620 мм
08a1020	1 обдув для шлифовальной ленты с таймером
08a1025	2 обдува для шлифовальной ленты с таймером
08a1110	3 обдува для шлифовальной ленты с таймером
08a1111	Исключение жесткого утюжка из работы с панели управления
08a1030	Вакуумный стол 3 л.с.
08a1031	Съемный фронтальный рольганг
08a1032	Съемный рольганг на выходе
08a1037	Пневматический утюжок с таймером и синхронизацией 80 мм
08a1040	Секционный электронный утюжок 20 секторов
	Межосевое расстояние секций - 55 мм, ширина утюжка 50 мм,
	Полностью выдвижной.
	На входе секционная электронная планка для считывания рельефа поверхности
	Связь через серийный порт с микропроцессором управления через кабель из оптических волокон.
	Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки.
08a1045	Секционный электронный утюжок 40 секторов
	Межосевое расстояние секций - 45 мм, ширина утюжка 80 мм,
	Полностью выдвижной.
	На входе секционная электронная планка для считывания рельефа поверхности
	Связь через серийный порт с микропроцессором управления через кабель из оптических волокон.
	Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки.
08a1035	Набор для шлифования окрашенных поверхностей
	Состоит из:
	- вакуумный стол
	- главный мотор с инвертером 20 л.с.
	- 1 пневматический обдув с таймером на шлифовальном узле
	- электронный секционный утюжок 20 секторов со следующими Характеристиками:
	Межосевое расстояние секций - 55 мм, ширина утюжка 50 мм,
	Выдвижной. На входе секционная электронная планка для считывания рельефа поверхности.
	Серийная связь с микропроцессором управления через кабель из оптических волокон
	Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки.
08a1056	Комплект прижимов для коротких заготовок
	Прижим на входе + прижим на выходе, для заготовок до 130 мм
08a1060	Щеточный вал (диаметром 150 мм, 1,5 лс) для очистки панелей на выходе станка, для удаления пыли.
08a1065	Полирующий узел Scotch Brite диаметром 150 с мотором 1,5 л.с.
	Для дополнительной шлифовки готовой панели
08a1070	Щетка Tymex для искусственного старения древесины
08a1120	Программатор с цветным дисплеем Touch Screen
	Для программирования и записи рабочих циклов
08a1125	"Grit" электронный прибор lля автоматического запоминания угла обработки, управление c панели Touch Screen
08a1075	Второй мотор 20 л.с.
08a1080	Мотор с инвертером 20 лс.
08a1085	Усиленный мотор 25 л.с.
08a1090	Усиленный мотор 30 л.с.
08a1095	Напряжение, отличное от 400 В .

Буклет калибровально-шлифовального станка GRIGGIO GL 1100/3 RRRТ скачать
