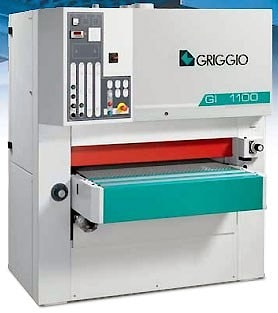

Калибровка и шлифовка в промышленных размерах на высоком уровне возможна благодаря разработанному итальянской компанией
GRIGGIO калибровально-шлифовальному станку GL 1100/3 RRR, который оснащен 3 валами, один из которых предназначен для калибровки и имеет соответственно наибольшую жесткость 90 шор, два других вала используются для шлифовки и имеют жесткость 45 и 30 шор. Данное устройство станка позволяет достичь наивысших результатов и получить максимум изделий за минимальные сроки.
Первый калибрующий вал, диаметром 180 мм, задействуется для выравнивания заготовок в размер по толщине, например, крупных панелей ДСП шириной до 1100 мм. При калибровки более сложного материала, такого как панели из массива, может подключаться второй вал, диаметром 220 мм. При шлифовке работают два или три вала в зависимости от материала. Диаметр третьего вала составляет 320 мм. Валы отключаются при необходимости автоматически с панели управления.
Заготовки подаются по транспортному ковру со скоростью 4-20 метров в минуту, который имеет автоматическую центровку. На панели контроля отображается вся необходимая информация, касающаяся рабочего процесса. Для фиксации заготовок предусмотрены подпружиненные обрезиненные ролики. Рабочий стол максимально упрощает рабочий процесс, т.к. имеет автоматическое позиционирование и электрический подъем. Стол оснащен двумя роликами на входе и двумя на выходе.
Заготовки обрабатываются шлифовальными лентами, размером 2150 x 1120 мм, со скоростью 18 метров в минуту. Шлифовальные ленты, зернистостью 80-120-150, работают от двух моторов, что позволяет увеличивать нагрузку на каждый отдельный узел. Мощность моторов составляет 20 лс. Первый мотор предназначен для первой ленты, второй для двух остальных. Механическое позиционирующее устройство имеет 6 положений для смены зернистости ленты.
Калибровально-шлифовальный станок GRIGGIO GL 1100/3 RRR весит 2300 кг.
Технические характеристики калибровально-шлифовального станка GRIGGIO GL 1100/3 RRR
| Полезная рабочая ширина | 1100 мм |
| Полезная рабочая высота | 160 мм |
| Минимальная рабочая высота | 3 мм |
| Минимальная рабочая длина | 280 мм |
| Размеры шлифовальной ленты | 2150 x 1120 мм |
| Скорость шлифовальной ленты | 18 м/1" |
| Мощность мотора 1 ленты | 20 л.с. (15 кВт) |
| Мощность мотора 2 и 3 ленты | 20 л.с. (15 кВт) |
| Мощность мотора подъема стола | 0,35 л.с. |
| Мощность моторедуктора подачи | 1,5 л.с. |
| Скорость подающего транспортера | 4-20 м/1' |
| Диаметр аспирационных отверстий | 2 х 160 мм |
| Вес станка нетто | 2300 кг
|
Стандартная (базовая) комплектация калибровально-шлифовального станка GRIGGIO GL 1100/3 RRR
| Центровка ковра | автоматическая |
| Панель контроля | + |
| Длина шлифовальной ленты | 2150 мм |
| Автоматическое исключение валов из работы станка | с панели управления |
| Механическое позиционирующее устройство | 6 положений для смены зернистости ленты |
| Подъем стола | электрический |
| Автоматический запуск | "звезда-треугольник" |
| Подпружиненные обрезиненные ролики |  |
| Позиционирование стола | автоматическое  |
| 2 ролика на входе |  |
| 2 ролика на выходе | + |
| Электронный визуализатор |  |
| Дисковый тормоз | + |
| Ограничивающая планка | + |
| Электропневматическая осцилляция ленты | + |
| 3 абразивные ленты | зернистостью 80-120-150 |
| норматив | СЕ
|
Логистика
| Вес нетто | 2400 кг |
| Вес брутто в ящике | 2600 кг |
| Габаритные размеры | 2050x1800x2025 мм |
| Упаковочные размеры | 2100x1850x2075 мм |
| Объем | 8 м3
|
Код для заказа
8121286 CE Калибровально-шлифовальный станок 3 ленты GRIGGIO GI 1100/3 RRR
ОПЦИИ калибровально-шлифовального станка GRIGGIO GL 1100/3 RRR
| 08a1015 | Длина абразивных лент 2620 мм |
| 08a1020 | 1 обдув для шлифовальной ленты с таймером |
| 08a1025 | 2 обдува для шлифовальной ленты с таймером |
| 08a1110 | 3 обдува для шлифовальной ленты с таймером |
| 08a1111 | Исключение жесткого утюжка из работы с панели управления |
| 08a1030 | Вакуумный стол 3 л.с. |
| 08a1031 | Съемный фронтальный рольганг |
| 08a1032 | Съемный рольганг на выходе |
| 08a1037 | Пневматический утюжок с таймером и синхронизацией 80 мм |
| 08a1040 | Секционный электронный утюжок 20 секторов |
| Межосевое расстояние секций - 55 мм, ширина утюжка 50 мм, |
| Полностью выдвижной. |
| На входе секционная электронная планка для считывания рельефа поверхности |
| Связь через серийный порт с микропроцессором управления через кабель из оптических волокон. |
| Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки. |
| 08a1045 | Секционный электронный утюжок 40 секторов |
| Межосевое расстояние секций - 45 мм, ширина утюжка 80 мм, |
| Полностью выдвижной. |
| На входе секционная электронная планка для считывания рельефа поверхности |
| Связь через серийный порт с микропроцессором управления через кабель из оптических волокон. |
| Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки. |
| 08a1035 | Набор для шлифования окрашенных поверхностей |
| Состоит из: |
| - вакуумный стол |
| - главный мотор с инвертером 20 л.с. |
| - 1 пневматический обдув с таймером на шлифовальном узле |
| - электронный секционный утюжок 20 секторов со следующими Характеристиками: |
| Межосевое расстояние секций - 55 мм, ширина утюжка 50 мм, |
| Выдвижной. На входе секционная электронная планка для считывания рельефа поверхности. |
| Серийная связь с микропроцессором управления через кабель из оптических волокон |
| Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки. |
| 08a1056 | Комплект прижимов для коротких заготовок |
| Прижим на входе + прижим на выходе, для заготовок до 130 мм |
| 08a1060 | Щеточный вал (диаметром 150 мм, 1,5 лс) для очистки панелей на выходе станка, для удаления пыли. |
| 08a1065 | Полирующий узел Scotch Brite диаметром 150 с мотором 1,5 л.с. |
| Для дополнительной шлифовки готовой панели |
| 08a1070 | Щетка Tymex для искусственного старения древесины |
| 08a1120 | Программатор с цветным дисплеем Touch Screen |
| Для программирования и записи рабочих циклов |
| 08a1125 | "Grit" электронный прибор lля автоматического запоминания угла обработки, управление c панели Touch Screen |
| 08a1075 | Второй мотор 20 л.с. |
| 08a1080 | Мотор с инвертером 20 лс. |
| 08a1085 | Усиленный мотор 25 л.с. |
| 08a1090 | Усиленный мотор 30 л.с. |
| 08a1095 | Напряжение, отличное от 400 В .
|
Буклет калибровально-шлифовального станка GRIGGIO GL 1100/3 RRR скачать
