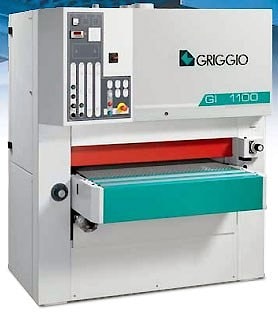

Крупные деревообрабатывающие производства нуждаются в качественном мощном оборудовании, способном выдерживать большие нагрузки, работать в несколько смен и иметь при этом высокую производительность. Если вам необходимо приобрести такого рода оборудование и вашей задачей является первичная обработка заготовок из древесины особо крупных размеров, рекомендуем обратить внимание на модель калибровально-шлифовального станка итальянской компании
GRIGGIO GI 1100/2 RRТ, которая предназначена для выравнивания заготовок в размер по толщине и для шлифовки поверхности.
Рабочая ширина заготовок может составлять 1100 мм. Калибровка осуществляется валами, диаметром 180 мм, жесткостью 90 и 45 шор. Второй узел является комбинированным, имеет жесткий утюжок 50 мм. Наличие в станке жесткого утюжка обеспечивает максимальный контакт ленты с обрабатываемой поверхностью. Утюжок гасит всевозможные вибрации во время прохода заготовок и берет на себя часть функций прижимных роликов. Шлифовка так же, как и калибровка, осуществляется двумя валами.
Станок подходит для шлифовки шпоновых и окрашенных (с помощью специального набора для шлифования, как опция) поверхностей. Рабочий стол характеризуется электрическим подъемом от отдельного мотора мощностью 0,35 лс и автоматическим позиционированием, что намного упрощает труд персонала по обслуживанию станка. Зона прижима состоит из подпружиненных прижимных роликов, надежно фиксирующих заготовку. Скорость подающего транспортера составляет 4-20 метров в минуту, который приводится в движение моторедуктором мощностью 0,75 лс.
Шлифовальные ленты с зернистостью 80 и 120 и длиной 2150 мм обрабатывают заготовку с различной скоростью: 18 и 16 метров в минуту. Механическое позиционирующее устройство имеет 6 положений для смены зернистости ленты. При необходимости исключить один из валов с работы, не требуется прилагать много усилий. Это можно сделать с панели управления станка. Для очистки рабочей зоны от производственного мусора,
калибровально-шлифовальный станок GRIGGIO GI 1100/2 RRТ оборудован аспирационным отверстием, диаметром 2х160 мм. Мощность главного мотора станка составляет 20 лс, вес станка -1780 кг.
Технические характеристики калибровально-шлифовального станка GRIGGIO GI 1100/2 RRТ
| Полезная рабочая ширина | 1100 мм |
| Полезная рабочая высота | 160 мм |
| Минимальная рабочая высота | 3 мм |
| Минимальная рабочая длина | 370 мм |
| Размеры шлифовальной ленты | 2150х1120 мм |
| Скорость шлифовальной ленты (первый вал) | 18 м/1" |
| Скорость шлифовальной ленты (второй вал) | 16 м/1" |
| Мощность главного мотора | 20 л.с. (15 кВт) |
| Мощность мотора подъема стола | 0,35 л.с. |
| Мощность моторедуктора подачи | 0,75 л.с. |
| Скорость подающего транспортера | 4-20 м/1' |
| Диаметр аспирационных отверстий | 2 х 160 мм |
| Вес нетто | 1780 кг
|
Стандартная (базовая) комплектация калибровально-шлифовального станка GRIGGIO GI 1100/2 RRТ
| Длина шлифовальной ленты | 2150 мм |
| Автоматическое исключение валов из работы | с панели управления станка |
| Механическое позиционирующее | устройство 6 положений для смены зернистости ленты |
| Подъем стола | электрический |
| Автоматический запуск | "звезда-треугольник" |
| Подпружиненные обрезиненные ролики |  |
| Позиционирование стола | автоматическое  |
| 2 ролика на входе |  |
| 2 ролика на выходе | + |
| Электронный визуализатор |  |
| Дисковый тормоз | + |
| Ограничивающая планка | + |
| Электропневматическая осцилляция ленты | + |
| 2 абразивные ленты зернистостью | 80 и 120 |
| Норматив | СЕ
|
Логистика
| Вес нетто | 1800 кг |
| Вес брутто в ящике | 2000 кг |
| Габаритные размеры | 1800x1800x2025 мм |
| Упаковочные размеры | 1850x1850x2075 мм |
| Объем | 7,1 м3
|
Код для заказа
8121282 CE Калибровально-шлифовальный станок 2 ленты GRIGGIO GI 1100/2 RRТ
ОПЦИИ калибровально-шлифовального станка GRIGGIO GI 1100/2 RRТ
| 0877521 | 1 обдув для шлифовальной ленты с таймером |
| 0877531 | 2 обдува для шлифовальной ленты с таймером |
| 0877532 | Исключение жесткого утюжка из работы с панели управления |
| 0877624 | Съемный фронтальный рольганг |
| 0877625 | Съемный рольганг на выходе |
| 0877681 | Вакуумный стол 3 л.с. |
| 0877685 | Пневматический утюжок с таймером и синхронизацией 80 мм |
| 0877781 | Длина абразивных лент 2620 мм |
| 0877674 | Секционный электронный утюжок 20 секторов |
| Межосевое расстояние секций - 55 мм, ширина утюжка 50 мм, |
| Полностью выдвижной. |
| На входе секционная электронная планка для считывания рельефа поверхности |
| Связь через серийный порт с микропроцессором управления через кабель из оптических волокон |
| Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки |
| 0877676 | Секционный электронный утюжок 40 секторов |
| Межосевое расстояние секций - 45 мм, ширина утюжка 80 мм, |
| Полностью выдвижной. |
| На входе секционная электронная планка для считывания рельефа поврехности |
| Связь через серийный порт с микропроцессором управления через кабель из оптических волокон |
| Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки. |
| 0877673 | Набор для шлифования окрашенных поверхностей |
| Состоит из: |
| - вакуумный стол |
| - главный мотор с инвертером 20 л.с. |
| - 1 пневматический обдув с таймером на шлифовальном узле |
| - электронный секционный утюжок 20 секторов со следующими Характеристиками: |
| Межосевое расстояние секций - 55 мм, ширина утюжка 50 мм, |
| Выдвижной. На входе секционная электронная планка для cчитывания рельефа поверхности. |
| Серийная связь с микропроцессором управления через кабель из оптических волокон |
| Электронная планка считывает ширину заготовки и определяет сечение утюжка, который должен опуститься в соответствующее положение, не повреждая край заготовки. |
| 0877680 | Контрольная панель управления |
| Для указания возможных неполадок |
| 0877715 | Комплект прижимов для коротких заготовок |
| Прижим на входе + прижим на выходе, для заготовок до 130 мм |
| 0877661 | Щеточный вал (диаметром 150 мм, 1,5 лс) для очистки панелей |
| На выходе станка. Для удаления пыли. |
| 0877671 | Полирующий узел Scotch Brite диаметром 150 с мотором 1,5 л.с. |
| Для дополнительной шлифовки готовой панели |
| 0877683 | Щетка Tymex |
| Для искусственного старения древесины |
| 0877687 | Программатор с цветным дисплеем Touch Screen |
| Для программирования и записи рабочих циклов |
| 0877688 | "Grit" электронный прибор для автоматического запоминания угла обработки, управление с панели Touch Screen |
| 0877719 | Второй мотор 20 л.с. |
| 0877684 | Мотор с инвертером 20 лс. |
| 0877731 | Усиленный мотор 25 л.с. |
| 0877741 | Усиленный мотор 30 л.с. |
| 0877751 | Напряжение, отличное от 400 в .
|
Буклет калибровально-шлифовального станка GRIGGIO GI 1100/2 RRТ скачать
