Форматно-раскроечный станок GRIGGIO UNICA 350 с роликовой кареткой

Форматно - раскроечный станок GRIGGIO UNICA 350 используется в крупных деревообрабатывающих производствах, т.к. способен выдерживать нагрузки многосменной работы. Популярность станка обусловлена непревзойдённым качеством раскроя материалов, простотой в работе и долговечностью оборудования.

С помощью форматно-раскроечного станка GRIGGIO UNICA 350 осуществляется раскрой пиломатериалов во всех возможных направлениях, в том числе под углом. В качестве материала обработки могут выступать ламинированные и фанерные древесноволокнистые плиты. Качество пропила обусловлено наличием в станке не только основной пилы, но и подрезной с зубчатым антивибрационным узлом, которая вращается в попутном направлении с основной.

Пильный агрегат имеет усиленное крепление, наклоняется на чугунных суппортах широкого сечения, что влияет на длительный срок службы оборудования и точность работы. Регулировка основного и подрезного пильного агрегатов производится с внешней стороны станка, что позволяет в считанные секунды отрегулировать станок на нужную высоту реза. Станок может иметь разный диаметр основной пилы и подрезной.

Изготовление основной пилы под диаметр 350 мм и подрезной пилы 100 мм производится ТОЛЬКО, если это указывается при заказе. Пильные диски не входят в комплектацию. Форматно - раскроечный станок UNICA 350 поставляется с пятью возможными размерами каретки, которые влияют на длину распила. Каретки выполнены из алюминия, находятся на цилиндрических направляющих из закалённой шлифованной стали.

Технические характеристики форматно-раскоечного станка GRIGGIO UNICA 350

Размер каретки 2150 2600 3200 3800 4300	385x2150 мм 385x2600 мм 385x3200 мм 385x3800 мм 385x4300 мм
Длина раскроя каретки 2150 мм 2600 мм 3200 мм 3800 мм	2170 мм 2700 мм 3260 мм 3870 мм
Диаметр главной пилы (по требованию)	350 мм
Максимальный диаметр пилы	350 мм
Высота реза при 90°	118 мм
Высота реза при 45°	80 мм
Диаметр подрезной пилы без основной пилы	120 мм
Максимальный диаметр пилы в базовой комплектации	315 мм
Высота реза при 90°	102 мм
Высота реза при 45°	72 мм
Диаметр подрезной пилы с основной пилой	120 мм
Наклон пилы	0-45 градусов
Ширина реза между пилой и упорной линейкой	1050 мм
Частота вращения пилы	4000 оборотов в минуту
Мощность мотора	5,5 л.с. (4кВт)
Вес нетто	705 кг

Стандартная (базовая) комплектация форматно - раскроечного станка GRIGGIO UNICA 350

Алюминиевая каретка	с цилиндрическими направляющими из стали высокой точности, на роликах
Каретка	из анодированных профилей
5 упоров быстрого позиционирования флажков на телескопической направляющей	+

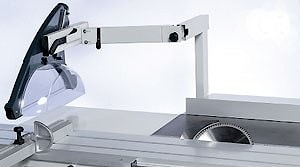

Защитное устройство пилы
Кнопка аварийного останова и теплозащита	+
Прямой запуск	+
Подъем пилы	с помощью маховика
Механический визуализатор угла наклона пилы	+
Ручная регулировка 2-осевого подрезного узла	+

Код для заказа станка
925150 Форматно-раскроечный станок с кареткой 3200 мм GRIGGIO UNICA 350

ОПЦИИ форматно-раскроечного станка GRIGGIO UNICA 350

09A9005	Норматив Е (является обязательным при подключении электрических опций)
09A9010	Норматив EN – электрическая система CE, мотор с тормозом
09A9140	Скидка для станка без подрезного узла
09A9100	Скидка для каретки 2150 мм, (ширина раскроя с подрезным узлом 2170 мм)
09A9110	Скидка для каретки 2600 мм, (ширина раскроя с подрезным узлом 2700 мм)
09A9120	Разница для каретки 3800 мм, (ширина раскроя с подрезным узлом 3870 мм)
09A9128	Блокировка каретки во всех положениях, (и дополнительный ход для доступа к смене пилы)
09A9180	Алюминиевая линейка +30°-45°
09A9190	Двойной упор для реза + 450- 450
09A9160	Эксцентриковый винтовой прижим
09A9200	Приставка для параллельных резов
09A9210	Приставка для параллельных резов с электронным визуализатором
09A9170	Пневматический прижим 3200 мм, полезная длина панели 3050 мм
09A9220	Ширина реза 1250 мм
09A9230	Ширина реза 1500 мм
09A9240	Расширение стола
09A9250	Электронный счетчик параллельного упора, с эксцентриковым фиксатором и микрометрической регулировкой
09A9280	Параллелограммная защита пилы «CE»
09A9260	Компенсация параметров телескопической линейки при повороте позиционирование линейки форматной каретки с учетом компенсации параметров в зависимости от угла поворота и телескопической линейки на форматной каретке
09A9265	Разность для увеличенной телескопической алюминиевой линейки для форматной каретки, компенсация параметра в зависимости от угла наклона, блокировка упоров с помощью ручки, светодиоды освещения
09A9270	Два электронных счетчика телескопической направляющей, увеличенная структура алюминиевой направляющей для форматной каретки с 2-мя электронными счетчиками на магнитной полосе: *счетчик для первого и второго упора с независимым позиционированием; *счетчик увеличения направляющей с компенсацией параметров в зависимости от угла поворота
09A9285	Запуск станка на каретке
09A9290	Автоматический запуск звезда-треугольник, (обязателен электрический норматив Е)
09A9310	Разница для увеличения телескопической алюминиевой направляющей максимум 750 для форматной каретки
09A9300	Второй форматный стол
09A9320	Набор для фрезы, (фреза 20 х 200 мм)
09A9400	Двойная подрезная пила Widia диаметром 100 мм, Z 12+12 толщина зуба 2,8/3,6 мм
09A9410	Пила Widia для подрезного узла диаметром 120 мм, Z 12+12 толщина зуба 2,8/3,6 мм
09A9420	Главная пила Widia диаметром 300 мм, Z 72 толщина зуба 3,2
09A9430	Главная пила Widia диаметром 350 мм, zZ84 толщина зуба 3,5
09A9450	Мотор 7,5 лс (5,5 квт) 50 Гц
09A9460	Мотор 9 лс (6,6 квт) 60 Гц
09A9470	Мотор 10 лс (7,5 квт) 50 Гц, с автоматическим запуском звезда-треугольник
09A9480	Мотор 12лс (9 квт) 60 Гц, с автоматическим запуском звезда-треугольник

Буклет по форматно-раскроечному станку с роликой кареткой UNICA 350 скачать
