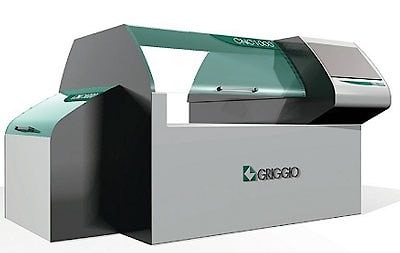

Сверлильно-присадочный и фрезерный центр GRIGGIO CNC-SF 1000 – передовая разработка итальянских инженеров-конструкторов для профессионалов в области производства мебели. Станок предназначен для высокоскоростного качественного сверления сквозных и глухих отверстий, максимальным диаметром 35 мм, в торцах и плоскостях мебельных щитов, с возможностью сверления всех карт присадки за один проход. Данный центр оснащен помимо сверлильной головки фрезерной головкой, что положительно сказывается на производительности оборудования и качестве его обработки.
На производительность станка также влияет быстрая подача заготовок и сверил. Заготовки надежно фиксируются множеством прижимов, которые автоматически срабатывают в зависимости от размеров заготовки. Станок позволяет работать в двух режимах: в проходном (при обслуживании двумя операторами) и в режиме возврата панели в область загрузки (с обслуживанием одним оператором). Наличие в станке ЧПУ увеличивает гибкость станка и оперативность задания параметров сверления. Контрольная панель управления имеет экран в 15 дюймов с понятным пользовательским интерфейсом. На ЧПУ установлена операционная система Windows ХР, удобная в эксплуатации.
ЧПУ позволяет моментально менять рабочую программу, фрезеровать по контуру, устанавливать САD, вводить рисунки формата DXF-DWG, распознавать файлы ISO, подключать USB устройства, подсоединяться к офисным ПК и получать консультации в режиме он-лайн. Данные возможности быстро заслужили любовь среди клиентов. Сверлильно-присадочный и фрезерный центр GRIGGIO CNC-SF 1000 легок в техническом обслуживании, имеет простой доступ к сверлильной головке при необходимости смены инструмента. Вес станка составляет 1500 кг.
Технические характеристики сверлильно-присадочного и фрезерного центра GRIGGIO CNC-SF 1000
| Максимальная ширина заготовки | 1000 мм |
| Максимальный размер по оси Y | 1000 мм |
| * Толщина заготовки | 10-60 мм |
| * длина по оси Х | не ограничена |
| Минимальная ширина заготовки | 80 мм |
| Минимальная длина заготовки | 200 мм |
| Сверлильная головка: | |
| * количество вертикальных шпинделей 8 | 8 штук |
| * количество горизонтальных шпинделей оси X | 2+2 |
| * количество горизонтальных шпинделей оси Y | 1+1 |
| *межосевое расстояние между шпинделями | 32 мм |
| Пильный агрегат: | |
| Рабочий диапазон пилы | 1000 мм |
| Диаметр пилы | 120 мм |
| Ход оси X | 920 мм |
| Ход оси Y | 1550 мм |
| Ход оси Z | 70 мм |
| Скорость осей Х-У | 60 метров в минуту |
| Скорость оси Z | 30 метров в минуту |
| Перемещение осей Х-У | по зубчатому ремню |
| Перемещение оси Z | по шарико-винтовой паре |
| Тип мотора осей | BRUSHLESS |
| Количество поршней D2682секционного прижима | 3 штуки |
| Скорость вращения шпинделей | 3200 оборотов в минуту |
| Максимальный диаметр отверстия | 35 мм |
| Мощность мотора сверл головки | 3 лс (2,2 квт) |
| Фрезерная головка | + |
| Скорость вращения шпинделя | 0-24.000 оборотов в минуту |
| Максимальный диаметр фрезы | 20 мм |
| Рабочий диапазон шпинделя | 1000 мм |
| Мощность мотора фрезерного агрегата | 4,5 лс(3,3кВт) |
| Контрольная панель управления Touch Screen 15" | *Windows Xp
*Фрезерование по контуру
*Параметричность
*Оптимизация рабочего процесса
*Выход USB
*Возможность установки CAD
*Ввод рисунков формата DXF-DWG
*Возможность подсоединения с офисным ПК
*Распознавание файлов ISO
*Консультации в режиме он-лайн |
| Педали | + |
| Норматив | СЕ
|
Логистика
| Вес нетто | 1500 кг |
| Вес брутто в ящике | 1780 кг |
| Габаритные размеры | 2300x1800x1600 мм |
| Упаковочные размеры | 2400x1900x1700 мм |
| Объем | 7,7 м3
|
Код для заказа
947010 Сверлильно-присадочный и фрезерный центр GRIGGIO CNC-SF 1000
ОПЦИИ сверлильно-присадочного и фрезерного центра GRIGGIO CNC-SF 1000
| 09b5240 | Программа проектирования Сabinet СAB/CAM |
| 09b5250 | Считыватель баркодов |
| 09b5260 | Опорный рольганг на входе-выходе |
| 09b5280 | Инвертер скорости для сверлильной головки |
| 09b5300 | Датчик лазерного блока для считывания заготовки
|
