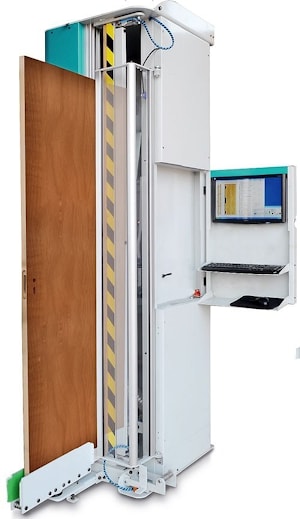

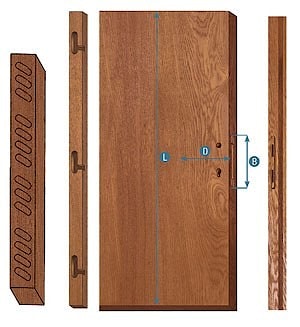

Обрабатывающий центр с ЧПУ для дверей и ставней GRIGGIO CNC 2100 является при небольших размерах профессиональным оборудованием для изготовления дверей различной сложности и дверных ставней: межкомнатных дверей, входных в том числе бронированных. Станок позволяет осуществить полный цикл работы по обработке одной двери всего за 4 минуты. В перечень функций центра входит выборка под 3 петли различных видов (например, шарнирных), выполнение запоров, отверстий под замок.
Максимальная высота двери, обрабатываемая на станке, составляет 2300 мм. Для оптимизации процесса обработки станок GRIGGIO CNC 2100 имеет 3 программируемые оси – Х, Y, Z- которые перемещаются по шариково-винтовой паре (YZ) и по зубчатой рейке (ось Х). Скорость хода инструмента составляет 20 метров в минуту. Ввод цифровых параметров обработки осуществляется со стандартного ПК с операционной системой Windows 7. Для дверей и ставней предусмотрен электронный датчик глубины реза. Двери фиксируются во время обработки продольным пневматическим прижимом, который обеспечивает их неподвижность.
Легкое перемещение заготовок вручную обусловлено суппортом. Объем жесткого диска в 180 Гб позволяет запомнить в памяти компьютера широкий перечень программ. Обрабатывающий инструмент подлежит заточке либо смене после обработки около 50 дверей.
Обрабатывающий центр с ЧПУ для дверей и ставней GRIGGIO CNC 2100 оснащен аспирационным отверстием, с мощностью вытяжки в 2 лс. Централизованная смазка обеспечивает долговечность оборудования и снижает перечень обязанностей персонала по обслуживанию станка. Перечисленные особенности станка свидетельствуют о высоком уровне исполнения оборудования, его надежности и долговечности.
Технические характеристики обрабатывающего центра с ЧПУ для дверей и ставней GRIGGIO CNC 2100
| 3 программируемые оси (X-Y-Z) | для обработки межкомнатных и входных дверей, в т.ч. и бронированных |
| Программные обеспечение | для выполнения запоров,
шарнирных петель, и т.д. |
| Максимальная высота двери | 2300 мм |
| Полезные рабочие размеры | 2100х50х100 мм |
| * Ось Х - длина | 2100 мм |
| * Ось У - толщина | 50 мм |
| * Ось Z - ширина | 100 мм |
| Скорость хода | 20 метров в минуту |
| Вес | 280 кг
|
Стандартная (базовая) комплектация обрабатывающего центра с ЧПУ для дверей и ставней GRIGGIO CNC 2100
| 1 высокочастотный мотор фрезерования | 1,5 лс (18000 об/мин) |
| 1 сверло Widia диаметром | 14 мм (правое) |
| Перемещение осей YZ | по шарико-винтовой паре |
| Перемещение оси Х | по зубчатой рейке |
| Числовое управление | от стандартного ПК (Windows 7) |
| Электронный датчик глубины реза | как для дверей, так и для ставней |
| Аспирационный колпак диаметром | 80 мм |
| Продольный пневматический прижим | + |
| Суппорт для легкого перемещения двери вручную | + |
| Ручной насос для централизованной смазки | + |
| Возможность выработки пазов для ставней | + |
| Мощность мотора | 1,5 лс
|
Логистика
| Вес нетто | 280 кг |
| Вес брутто в ящике | 410 кг |
| Габаритные размеры | 800x800x2500 мм |
| Упаковочные размеры | 2600x900x900 мм |
| Объем | 2,1 м3
|
Код для заказа
8133030 Обрабатывающий центр с ЧПУ для дверей и ставней GRIGGIO CNC 2100
ОПЦИИ обрабатывающего центра с ЧПУ для дверей и ставней GRIGGIO CNC 2100
| 08a7005 | Возможность обработки двери с толщиной полотна 70 мм
|
