Профильная и плоская обработка заготовок одновременно с четырех сторон с высокой скоростью и качеством с целью получения изделий заданной формы стала возможной благодаря

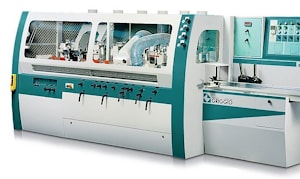

строгально-калевочному станку компании GRIGGIO G 240/6U, который оснащен сразу 6-ю шпинделями. Все последние разработки и тенденции в области станкостроения воплотились в одном месте.
Важной особенностью станка является наличие в нем 6-го универсального поворотного на 360 градусов шпинделя, который имеет наряду со всеми его производственными достоинствами еще и моторизированную регулировку по вертикали. Данный шпиндель работает от отдельного двигателя мощностью в 5,5 лс. Нагрузка от работы остальных 5-ти шпинделей равномерно распределена между остальными двумя моторами. Первый из них 7,5 лс отвечает за работу 1,2,3-го шпинделей, второй двигатель 10 лс приводит в движение 4 и 5-й шпинделя.
Данная организация станка позволяет равномерно увеличивать нагрузку на отдельные узлы ставка.
6-ти шпиндельный строгально - калевочный станок GRIGGIO G 240/6U имеет следующее расположение шпинделей: 1-ый шпиндель- нижний строгальный , 2-ой шпиндель -правый фрезерный, 3-ий шпиндель -левый фрезерный, 4-ый шпиндель- верхний рейсмусовый, 5-ый шпиндель-нижний строгальный, 6-ой шпиндель- универсальный 360 градусов. Данная модель станков относится к станкам тяжелой группы, т.к. его вес составляет 4850 кг и он предназначен для многосменной работе с большими нагрузками.
Этот факт позволяет применять станок на крупных деревообрабатывающих производствах. Станина станка является цельнолитой, прошедшая специальную термообработку, глушит любые вибрации и является гарантом устойчивости станка. Размер рабочего стола составляет на входе 2000 мм. Несомненным преимуществом станка является обработка деталей различных по размеру: со стандартной длиной и коротких от 250 мм. Подача заготовок осуществляется со скоростью 6-30 метров в минуту с вариатором скорости подачи.
Скорость подачи заготовок зависит от обрабатываемого материала и режущего инструмента. Подающие ролики, оснащенные пневмоприжимами, значительно улучшают подачу. Привод подающих роликов осуществляется через безлюфтовый червячный редуктор по средством карданной передачи, что исключает возможность обратного удара, а так же плавность передачи крутящего момента. Все операции по обработки заготовок происходят в звукопоглощающей кабине. Остальную детальную информацию о станке можно получить из таблиц.
Технические характеристики 6-ти шпиндельного строгально - калевочного станка GRIGGIO G 240/6U
| Максимальное сечение заготовки | 240х160 мм |
| Минимальное сечение заготовки | 20х8 мм |
| Минимальная длина заготовки при подаче стык в стык | 250 мм |
| Минимальная длина одиночной заготовки | 700 мм |
| Максимальная толщина снимаемого слоя | 10 мм |
| Длина стола на входе | 2000 мм |
| Диаметр шпинделей | 40 мм |
| Движение 2'-го шпинделя по горизонтали | 45 мм |
| Размер пазовой фрезы | 145х12 мм |
| минимального / максимального инструмента 1- го шпинделя | 110/145 мм |
| минимального / максимального инструмента 2- го шпинделя | 125/200 мм |
| минимального / максимального инструмента 3-4-5-6- го шпинделя | 110/200 мм |
| Максимальный диаметр инструмента на универсальном шпинделе | 180 мм |
| Опускание инструмента 2'-3 шпинделей в шпиндельную чашу | 40 мм |
| Максимальная глубина профилирования 4 шпинделя | 45 мм |
| Поперечное смещение 4 шпинделя | 40 мм |
| Скорость вращения шпинделей | 6000 об/мин |
| Скорость подачи с инвертером | 6-30 м/мин |
| Диаметр подающих роликов | 140 мм |
| Диаметр аспирационных отверстий | 150 мм |
| Двигатели: | |
| Мощность двигателей 1-2-3 шпинделей | 7,5 НР (5,5 кВт) |
| Мощность двигателей 4-5-6 шпинделей | 10 НР (7,5 кВт) |
| Мощность универсального шпинделя 360° | 7,5 НР (5,5 кВт) |
| Мощность двигателя подачи | 4 НР (3 кВт) |
| Мощность двигателя подъема траверсы | 1,5 НР |
| Вес нетто | 4850 кг
|
Стандартная (базовая) комплектация 6-ти шпиндельного строгально - калевочного станка GRIGGIO G 240/6U
| 4 верхний шпиндель | с независимой от траверсы регулировкой по вертикали и горизонтали (для профилирования) |
| Привод подающих роликов осуществляется | карданными передачами через безлюфтовый редуктор |
| Хромированные столы | + |
| Электронный вариатор скорости с инвертером | + |
| Длина стола на входе | 2000 мм |
| Шпиндели | с независимыми моторами |
| Приспособление для подачи коротких заготовок | с пневматическим исключением ON/OFF |
| 2 ролика перед фуганком. | с пневматическим приводом типа вкл./выкл |
| 3 моторизированных ролика | + |
| На столе | 1-ый ролик с выключателем ON/OFF |
| Электронный визуализатор положения траверсы системы подачи | + |
| Подъем траверсы системы подачи | автоматический |
| Пневматические прижимы для всех подающий роликов | + |
| Секционные пневматические прижимы на входе верхних шпинделей | + |
| Двойные пневматические прижимы | напротив второго правого фрезерного шпинделя |
| 1 насос для смазки рабочего стола | + |
| 1 централизованный насос для смазки направляющих скольжения | + |
| *Шумоизоляционная кабина | + |
| Автоматический запуск звезда-треугольник | + |
| Норматив СЕ | СЕ
|
Расположение шпинделей строгально - калевочного станка GRIGGIO G 240/6U
| 1-ый шпиндель | нижний строгальный |
| 2-ой шпиндель | правый фрезерный |
| 3-ий шпиндель | левый фрезерный |
| 4-ый шпиндель | верхний рейсмусовый |
| 5-ый шпиндель | нижний строгальный |
| 6-ой шпиндель | универсальный 360 градусов с моторизованной регулировкой по вертикали
|
Код для заказа
8114046 CE 6-ти шпиндельный строгально - калевочный станок G 240/6U Griggio
Логистика
| Вес нетто | 4850кг |
| Вес брутто в ящике | 4950 кг |
| Габаритные размеры с пазовальном станком | 5000x1700x1800 мм |
| Упаковочные размеры | 5100x1800x1900 мм |
| Объем | 17,5 м3
|
ОПЦИИ 6-ти шпиндельного строгально - калевочного станка G 240/6U
| 0815496 | Шевинговальная фреза 145x12 |
| 0815497 | Комплект головок - шевинговальная + ножевая + фрезерная |
| * шевинговальная фреза 145х12 мм |
| * ножевая головка для 1-го шпинделя 125х240 мм |
| * фрезерная головка для 2-го шпинделя 125х130 мм |
| 0815498 | Автоматическое позиционирование 3- го и 4- го шпинделей |
| Автоматическое позиционирование: |
| * 3-го фрезерного шпинделя |
| * подающей траверсы |
| * траверсы и 4-го шпинделя при одновременном движении |
| 0815504 | Автоматическое позиционирование 3- го ,4- го и 5- го шпинделей |
| Автоматическое позиционирование: |
| * 3-го фрезерного шпинделя |
| * подающей траверсы |
| * траверсы и 4-го шпинделя при одновременном движении |
| * 5-го рейсмусового шпинделя |
| 0815505 | Длина подающего стола 500 мм |
| 0815510 | Автоматическая смазка рабочего стола |
| 0815514 | Нижний строгальный вал для пил -10 квт (12 л.с.) |
| Приспособление к работе с пилами |
| мощность мотора 10 квт (15 л.с.) (мотор 15 квт поставляется по дополнительному заказу) |
| пилы диаметром 200 мм, высота реза 80 мм |
| 0815535 | Строгальная головка с 4 ножами 240 мм |
| 0815536 | Фрезерная головка с 4 ножами 160 мм |
| 0815497 | Комплект головок - шевинговальная + ножевая + фрезерная |
| * шевинговальная фреза 145х12 мм |
| * ножевая головка для 1-го шпинделя 125х240 мм |
| * фрезерная головка для 2-го шпинделя 125х160 мм |
| 0815496 | Шевинговальная (пазовая) фреза 145х12мм |
| 0815517 | Разница для моторов с тормозом , каждый |
| 0815520 | Двигатель НР 10 (7,5 квт ) |
| Для 1-2-3 шпинделя, каждый |
| 0815525 | Двигатель НР 13 (10 квт ) |
| Для 4-5-6 шпинделя, каждый |
| 0815526 | Усиленный мотор для универсального шпинделя 10 НР |
| 0815527 | Усиленный мотор для универсального шпинделя 13 НР
|
