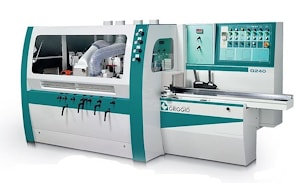

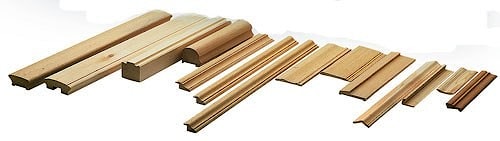

5-ти шпиндельный строгально - калевочный станок GRIGGIO G 240/5, как и другие модели данной серии, являются незаменимым оборудованием в столярно-строительном, мебельном и деревообрабатывающих производствам при изготовление изделий заданной формы. Станок способен выдерживать большие нагрузки при многосменной работе, т.к. он относится к тяжелой группе станков.
Все это делает возможным получать необходимые изделия за один проход. Станок имеет компактную цельнолитую станину, которая обеспечивает устойчивость и прочность станку. На ней крепится рабочий стол, длина которого на входе составляет 2000 мм.
5-ти шпиндельный строгально - калевочный станок G 240/5 Griggio позволяет работать не только со стандартными заготовками, но и короткими, имеющими минимальную длину 250 мм. Толщина снимаемого слоя составляет 10 мм.
Все подающие ролики оснащены пневматическим прижимом. Шпиндели с прецизионными подшипниками работают от двух двигателей, первых три от двигателя мощностью 7,5 лс, последних два – от двигателя 10 лс. Это позволяет увеличить работоспособность в несколько раз. Шпиндели имеют следующее расположение: 1-й нижний строгальный, 2-ой правый фрезерный, 3-ий левый фрезерный, 4-ый верхний фрезерный (профилирующий), 5-ый нижний фрезерный (профилирующий-калевочный).
Станок выпускается с электронным вариатором подачи, который обеспечивает скорость подачи 6-30 метров в минуту в зависимости от материала и режущего инструмента. Подъем траверсы системы подачи осуществляется автоматическим способом. Прочие характеристики и опции строгально - калевочного станка G 240/5
описаны в таблицах ниже.
Технические характеристики строгально - калевочного станка GRIGGIO G 240/5
| Максимальное сечение заготовки | 240х160 мм |
| Минимальное сечение заготовки | 20х8 мм |
| Минимальная длина заготовки при подаче стык в стык | 250 мм |
| Минимальная длина одиночной заготовки | 700 мм |
| Максимальная толщина снимаемого слоя | 10 мм |
| Длина стола на входе | 2000 мм |
| Диаметр шпинделей | 40 мм |
| Движение 2'-го шпинделя по горизонтали | 45 мм |
| Размер пазовой фрезы | 145х12 мм |
| минимального / максимального инструмента 1- го шпинделя | 110/145 мм |
| минимального / максимального инструмента 2- го шпинделя | 125/200 мм |
| минимального / максимального инструмента 3-4-5-го шпинделя | 110/200 мм |
| Максимальный диаметр инструмента на универсальном шпинделе | 180 мм |
| Опускание инструмента 2'-3 шпинделей в шпиндельную чашу | 40 мм |
| Максимальная глубина профилирования 4 шпинделя | 45 мм |
| Поперечное смещение 4 шпинделя | 40 мм |
| Скорость вращения шпинделей | 6000 об/мин |
| Скорость подачи с инвертером | 6-30 м/мин |
| Диаметр подающих роликов | 140 мм |
| Диаметр аспирационных отверстий | 150 мм |
| Двигатели: | |
| Мощность двигателей 1-2-3 шпинделей | 7,5 НР (5,5 кВт) |
| Мощность двигателей 4-5 шпинделей | 10 НР (7,5 кВт) |
| Вес нетто | 3850 кг
|
Стандартная (базовая) комплектация строгально - калевочного станка GRIGGIO G 240/5
| 4 верхний шпиндель | с независимой от траверсы регулировкой по вертикали и горизонтали (для профилирования) |
| Привод подающих роликов осуществляется | карданными передачами через безлюфтовый редуктор |
| Хромированные столы | + |
| Электронный вариатор скорости с инвертером | + |
| Длина стола на входе | 2000 мм |
| Шпиндели | с независимыми моторами |
| Приспособление для подачи коротких заготовок | с пневматическим исключением ON/OFF |
| 2 ролика перед фуганком. | с пневматическим приводом типа вкл./выкл |
| 2 моторизированных ролика | + |
| на столе | 1 ролик с выключателем ON/OFF |
| Электронный визуализатор положения траверсы системы подачи | + |
| Подъем траверсы системы подачи | автоматический |
| Пневматические прижимы для всех подающий роликов | + |
| Секционные пневматические прижимы на входе верхних шпинделей | + |
| Двойные пневматические прижимы | напротив второго правого фрезерного шпинделя |
| 1 насос для смазки рабочего стола | + |
| 1 централизованный насос для смазки направляющих скольжения | + |
| *Шумоизоляционная кабина | + |
| Автоматический запуск звезда-треугольник | + |
| Норматив СЕ | СЕ
|
Расположение шпинделей строгально - калевочного станка GRIGGIO G 240/5
| 1-ый шпиндель | нижний строгальный |
| 2-ой шпиндель | правый фрезерный |
| 3-ий шпиндель | левый фрезерный |
| 4-ый шпиндель | верхний рейсмусовый |
| 5-ый шпиндель | нижний строгальный
|
Код для заказа
8114041 CE 5-ти шпиндельный строгально - калевочный станок GRIGGIO G 240/5
Логистика
| Вес нетто | 3850 кг |
| Вес брутто в ящике | 3980 кг |
| Габаритные размеры | 3900x1700x1800 мм |
| Упаковочные размеры | 4000x1800x1900 мм |
| Объем | 13,7 м3
|
ОПЦИИ строгально - калевочного станка GRIGGIO G 240/5
| 0815496 | Шевинговальная фреза 145x12 |
| 0815497 | Комплект головок - шевинговальная + ножевая + фрезерная |
| * шевинговальная фреза 145х12 мм |
| * ножевая головка для 1-го шпинделя 125х240 мм |
| * фрезерная головка для 2-го шпинделя 125х130 мм |
| 0815498 | Автоматическое позиционирование 3- го и 4- го шпинделей |
| Автоматическое позиционирование: |
| * 3-го фрезерного шпинделя |
| * подающей траверсы |
| * траверсы и 4-го шпинделя при одновременном движении |
| 0815504 | Автоматическое позиционирование 3- го ,4- го и 5- го шпинделей |
| 0815505 | Длина подающего стола 500 мм |
| 0815510 | Автоматическая смазка рабочего стола |
| 0815514 | Нижний строгальный вал для пил -10 квт (12 л.с.) |
| Приспособление к работе с пилами |
| мощность мотора 10 квт (15 л.с.) (мотор 15 квт поставляется по дополнительному заказу) |
| пилы диаметром 200 мм, высота реза 80 мм |
| 0815535 | Строгальная головка с 4 ножами 240 мм |
| 0815536 | Фрезерная головка с 4 ножами 160 мм |
| 0815497 | Комплект головок - шевинговальная + ножевая + фрезерная |
| * шевинговальная фреза 145х12 мм |
| * ножевая головка для 1-го шпинделя 125х240 мм |
| * фрезерная головка для 2-го шпинделя 125х160 мм |
| 0815496 | Шевинговальная (пазовая) фреза 145х12мм |
| 0815517 | Разница для моторов с тормозом , каждый |
| 0815520 | Двигатель НР 10 (7,5 квт ) |
| Для 1-2-3 шпинделя, каждый |
| 0815525 | Двигатель НР 13 (10 квт ) |
| Для 4-5-6 шпинделя, каждый
|
Буклет строгально - калевочного станка GRIGGIO G 240/5
скачать 1 часть
скачать 2 часть
