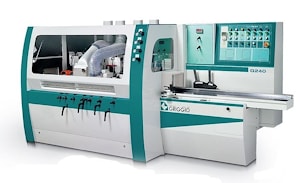

Четырехсторонний строгально - калевочный станок GRIGGIO G 240/4, оснащенный четырьмя шпинделями, по одному с каждой стороны, используются на крупных предприятиях при многосменной работе для изготовления изделий заданной геометрической формы за один проход, для чего выполняется плоская и профильная обработка заготовок. Вес станка составляет 1750 кг, поэтому он относится к станкам тяжелой группы.

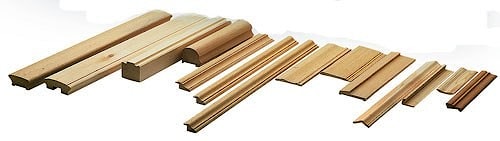

Вид операций, выполняемых на
строгально –калевочном станке GRIGGIO G 240/4, производится при изготовлении столярно-строительных, погонажных изделий, при производстве мебели, домостроении из натуральных пород древесины и в других аналогичных примерах. Данный станок оснащен 4-мя шпинделями, которые имеют следующее расположение: 1-ый нижний строгальный, 2-ой - правый фрезерный, 3-ий левый фрезерный, 4-ый верхний фрезерный (профилирующий).
На каждом шпинделе установлен высокоточный подшипник. Шпиндели работают от двух двигателей: первых три шпинделя - от мотора мощностью 7,5 лс, последний шпиндель - от мотора в 10 лс. Подающие ролики оснащены пневматическими прижимами для улучшенной фиксации заготовок. Плавность передачи крутящего момента обеспечивается приводом подающих роликов через безлюфтовый червячный редуктор по средством карданной передачи. Подъем траверсы системы подачи осуществляется автоматическим путем.
4-х шпиндельный строгально - калевочный станок GRIGGIO G 240/4 имеет механический вариатор скорости 4-24 метров в секунду, позволяет менять различный режущий инструмент и материал. Станок позволяет работать не только с длинными , но и короткими заготовками от 250 мм. Работа на станке является безопасной, т.к. он соответствует всем международным нормам безопасности.
Технические характеристики 4-х шпиндельного строгально - калевочного станка GRIGGIO G 240/4
| Максимальное сечение заготовки | 240х160 мм |
| Минимальное сечение заготовки | 20х8 мм |
| Минимальная длина заготовки при подаче стык в стык | 250 мм |
| Минимальная длина одиночной заготовки | 700 мм |
| Максимальная толщина снимаемого слоя | 10 мм |
| Длина стола на входе | 2000 мм |
| Диаметр шпинделей | 40 мм |
| Движение 2'-го шпинделя по горизонтали | 45 мм |
| Размер пазовой фрезы | 145х12 мм |
| минимального / максимального инструмента 1- го шпинделя | 110/145 мм |
| минимального / максимального инструмента 2- го шпинделя | 125/200 мм |
| минимального / максимального инструмента 3-4-го шпинделя | 110/200 мм |
| Опускание инструмента 2'-3 шпинделей в шпиндельную чашу | 40 мм |
| Максимальная глубина профилирования 4 шпинделя | 45 мм |
| Поперечное смещение 4 шпинделя | 40 мм |
| Скорость вращения шпинделей | 6000 об/мин |
| Скорость подачи с вариатором | 4-24 м/мин |
| Диаметр подающих роликов | 140 мм |
| Диаметр аспирационных отверстий | 150 мм |
| Двигатели: | |
| Мощность двигателей 1-2-3 шпинделей | 7,5 НР (5,5 кВт) |
| Мощность двигателя 4 шпинделя | 10 НР (7,5 кВт) |
| Вес нетто | 2750 кг
|
Стандартная (базовая) комплектация 4-х шпиндельный строгально - калевочный станок GRIGGIO G 240/4
| 4 верхний шпиндель | с независимой от траверсы регулировкой по вертикали и горизонтали (для профилирования) |
| Привод подающих роликов осуществляется | карданными передачами через безлюфтовый редуктор |
| Хромированные столы | + |
| Электронный вариатор скорости с инвертером | + |
| Длина стола на входе | 2000 мм |
| Шпиндели | с независимыми моторами |
| Приспособление для подачи коротких заготовок | с пневматическим исключением ON/OFF |
| 2 ролика перед фуганком. | с пневматическим приводом типа вкл./выкл |
| 2 моторизированных ролика | + |
| на столе | 1 ролик с выключателем ON/OFF |
| * G 240 6-7U | с 3-мя моторизированными роликами на |
| На столе | 1-ый ролик с выключателем ON/OFF |
| Электронный визуализатор положения траверсы системы подачи | + |
| Подъем траверсы системы подачи | автоматический |
| Пневматические прижимы для всех подающий роликов | + |
| Секционные пневматические прижимы на входе верхних шпинделей | + |
| Двойные пневматические прижимы | напротив второго правого фрезерного шпинделя |
| 1 насос для смазки рабочего стола | + |
| 1 централизованный насос для смазки направляющих скольжения | + |
| *Шумоизоляционная кабина | + |
| Автоматический запуск звезда-треугольник | + |
| Норматив СЕ | СЕ
|
Расположение шпинделей 4-х шпиндельного строгально - калевочного станка GRIGGIO G 240/4
| 1-ый шпиндель | нижний строгальный |
| 2-ой шпиндель | правый фрезерный |
| 3-ий шпиндель | левый фрезерный |
| 4-ый шпиндель | верхний рейсмусовый
|
Кол для заказа
8114040 CE 4-х шпиндельный строгально - калевочный станок GRIGGIO G 240/4 G
Логистика
| Вес нетто | 2750 кг |
| Вес брутто в ящике | 2900 кг |
| Габаритные размеры | 3700x1700x1800 мм |
| Упаковочные размеры | 3800x1800x1900 мм |
| Объем | 13 м3
|
ОПЦИИ 4-х шпиндельного строгально - калевочного станка GRIGGIO G 240/4
| 0815496 | Шевинговальная фреза 145x12 |
| 0815497 | Комплект головок - шевинговальная + ножевая + фрезерная |
| * шевинговальная фреза 145х12 мм |
| * ножевая головка для 1-го шпинделя 125х240 мм |
| * фрезерная головка для 2-го шпинделя 125х130 мм |
| 0815498 | Автоматическое позиционирование 3- го и 4- го шпинделей |
| Автоматическое позиционирование: |
| * 3-го фрезерного шпинделя |
| * подающей траверсы |
| * траверсы и 4-го шпинделя при одновременном движении |
| 0815505 | Длина подающего стола 500 мм |
| 0815510 | Автоматическая смазка рабочего стола |
| 0815514 | Нижний строгальный вал для пил -10 квт (12 л.с.) |
| Приспособление к работе с пилами |
| мощность мотора 10 квт (15 л.с.) (мотор 15 квт поставляется по дополнительному заказу) |
| пилы диаметром 200 мм, высота реза 80 мм |
| 0815535 | Строгальная головка с 4 ножами 240 мм |
| 0815536 | Фрезерная головка с 4 ножами 160 мм |
| 0815497 | Комплект головок - шевинговальная + ножевая + фрезерная |
| * шевинговальная фреза 145х12 мм |
| * ножевая головка для 1-го шпинделя 125х240 мм |
| * фрезерная головка для 2-го шпинделя 125х160 мм |
| 0815496 | Шевинговальная (пазовая) фреза 145х12мм |
| 0815517 | Разница для моторов с тормозом , каждый |
| 0815520 | Двигатель НР 10 (7,5 квт ) |
| Для 1-2-3 шпинделя, каждый |
| 0815525 | Двигатель НР 13 (10 квт ) |
| Для 4-5-6 шпинделя, каждый
|
