Изготовление серийных изделий со сложным контуром, например, окон и дверей в форме арки, интересных мебельных фасадов, рамок для зеркал и прочих подобных форм, возможно благодаря
вертикальным фрезерно-копировальным станкам GRIGGIO G60 G80 G90, которые оснащены концевым инструментом малого диаметра.
Копировальное приспособление позволяет изготавливать заготовки по заданному шаблону, который может меняться вместе с рабочим инструментом. Это приводит к тому, что один и тот же станок может изготавливать массу изделий. Устройство фрезерования по шаблону выглядит следующим образом. Специальный копировальный палец крепится на рабочем столе в предназначенном для него отверстии.
В соответствии с размером копировального пальца подбирается фреза. К тыльной части заготовки крепиться шаблон. Шаблон подается по копировальному пальцу, обводится деталь и получается нужная форма по желаемому контуру.

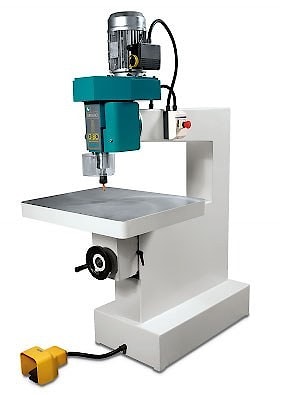

Вертикальные фрезерно-копировальные станки G60 G80 G90 имеют прочную конструкцию, которая состоит из рабочего стола, несущей рамы и фрезерной головки.

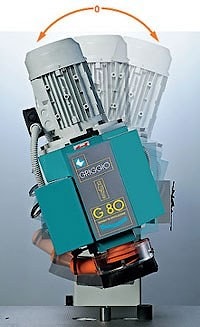

Удобным в работе является возможность регулировки рабочего стола по высоте и фрезерной головки на угол от 0 до 45 градусов. На головке станка, оснащенной электродвигателем привода и
двухступенчатым передаточным механизмом, расположены органы управления станком, которые являются легкодоступными.
Три модификации фрезерно-копировального станка G 60 - G 80 - G90 отличаются друг от друга мощностью мотора и весом, что влияет на возможность выполнения большего или меньшего объёма работы.
Технические характеристики
вертикальных фрезерно-копировальных станков GRIGGIO G 60 - G 80 - G90
| Ременная передача | + |
| Пневматическое управление | + |
| Размер рабочего стола | 750х600 мм |
| Частота вращения шпинделя | 9000-18000 об/мин |
| Зажим МК2 с 3-мя цангами диаметром | 8-10-12 мм |
| Мотор | G 60 (2/3 лс) 1,5/2,2 кВт
G 80 - G 90 (3/4 лс) 2,2/3 кВт |
| Вес нетто | G 60 340 кг
G 80 360 кг
G 90 380 кг
|
Код для заказа
8121009 Фрезерно-копировальный станок с наклонной головкой GRIGGIO G 60
8121008 Фрезерно-копировальный станок с наклонной головкой GRIGGIO G 80
8121010 Фрезерно-копировальный станок с наклонной головкой GRIGGIO G 90
ОПЦИИ вертикальных фрезерно-копировальных станков GRIGGIO
G 60 - G 80 - G90
| 0831501 | Норматив "Е" |
| 0831531 | Направляющая на столе |
| 0831541 | Механический прижим c вытяжным колпаком |
| 831546 | Механический прижим |
| 0831542 | Вытяжной колпак |
| 0831561 | Дополнительный зажим МК2 |
| 0831571 | Дополнительная цанга |
| 0831581 | Передние и боковые удлинители стола, размер стола 1100 х 740 мм |
| 0831605 | Мотор с тормозом |
| 0831611 | Усиленный мотор 3/4 лс (GA 60)
|
Буклет по вертикальным фрезерно-копировальным станкам GRIGGIO G 60-80-90 скачать
