Фрезерный станок с системой GRIGGIO Power Lock T 220 HSK 63E –это станок, перешагнувший через обычные стереотипы системы устройства станка. С каждый днём станки, оснащенные системой Power Lock, обретают популярность во всём мире. Данная система является лёгкой и компактной и позволяет значительно быстрее, простым нажатием кнопки, переоснащать станок, что в современных условиях разнообразия производства деревообрабатывающей продукции особо актуально.
Благодаря

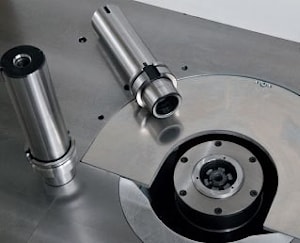

системе Power Lock фрезерный станок Т 220 HSK 63E способен работать с частотой вращения шпинделя до 12.000 оборотов в минуту. Станок имеет и ряд других преимуществ. К ним относится рабочий стол с регулируемым сектором вместо колец, шпиндель с системой фиксации инструмента типа HSK 63E, возможность выбора нужного диаметра шпинделя в зависимости от размера обрабатываемого материала, наличие алюминиевых щеток.
Кроме всего перечисленного следует отметить тот факт, что фрезерный станок с системой Power Lock T 220 HSK 63E имеет несколько модификаций. Станки данного модельного ряда отличаются друг от друга наличием разных электронных программаторов, которые в большей или меньшей степени программируют отдельные параметры станка, что значительно упрощает работу и повышает качество выпускаемой продукции. Перечень опции, которыми может быть дополнен фрезерный станок с системой Power Lock T 220 HSK 63E, приведён ниже. Опции заказываются дополнительно.
Технические характеристики фрезерного станка GRIGGIO T 220 HSK 63E
| Размер рабочего стола | 1200х730 мм |
Шпиндель:
* Длина при диаметре 30 – 35 мм
* Длина при диаметре 40 – 50 мм
* Ход нижний
* Ход верхний | 140 мм
140 мм
90 мм
35 мм |
| Максимальные размеры инструмента под столом | 320х90 мм |
КОНУС:
* Диаметр крепления
* Длина
*Сила | 48 мм
32 мм
25000 N |
| Мотор | 7,5 лс (5,5 кВт) |
| Вес нетто | 590 кг |
| Уровень шума (нормы СЕ 848-1) | 75,3 дБ(А) |
| |
Стандартная (базовая) комплектация фрезерного станка GRIGGIO T 220 HSK 63E
| Шпиндель | с системой фиксации инструмента типа HSK 63E |
| Алюминиевые щечки | + |
| Защитный щиток | + |
| Защита шпинделя СЕ для обгонки по контуру (TAPOA) | + |
| Инвертер скорости вращения шпинделя | от 900 до 12.000 оборотов в минуту |
| Реверсивное вращение | + |
| Cтол | с регулируемым сектором вместо колец |
| Диаметр аспирационного отверстия | 120 мм |
| Норматив | «СЕ»
|
Код для заказа станка
926100 Фрезерный станок GRIGGIO Т 220 HSK 63E DIGIT 1
максимальный диаметр инструмента - 260 мм
Электронное программирование положения и хода направляющей в зависимости от диаметра инструмента; с цифровым визуализатором
Электронный программатор Touch Screen 3,8'' PLC SIEMENS оснащен: *Электронное программирование подъема шпинделя
*Возможность запоминания до 100 рабочих программ
*Автоматическое сообщение об аварийной ситуации
*Отображение скорости вращения шпинделя
* Автоматический запуск с помощью инвертера (навесная панель управления необходима при выборе версий PL/TPL)
Код для заказа станка
926101 Фрезерный станок Т 220 HSK 63E DIGIT 2 GRIGGIO
2-осевой Электронный программатор с системой Touch Screen 5,7'' PLC SIEMENS оснащен:
*Электронное программирование положения направляющей в зависимости от диаметра инструмента
*Электронное программирование подъема шпинделя
*Возможность запоминания до 100 рабочих программ по 2 осям; по 10 значений на каждую программу
* Возможность запоминания 200 инструментов
* Ручное позиционирование осей (2 скорости) с кнопкой быстрого запоминания в рабочей программе
* Автоматическое отображение информаций и аварийных ситуаций
*Отображение скорости вращения шпинделя
*Перемещение шпинделя осуществляется посредством вращения шариково-винтовой пары
* Автоматический запуск с помощью инвертера
*Направляющая с визуализатором на входе
*Суппорт для исклчения направляющей из работы (при выборе версий PL/TPL рекомендуется версия PROGRAM, а не DIGIT)
Код для заказа станка
926102 Фрезерный станок Т 220 HSK 63E PROGRAM 2 GRIGGIO
2-осевой Электронный программатор с системой Touch Screen с цветным графическим изображением 5,7'' SIEMENS оснащен: *Автоматическое программирование положения направляющей в зависимости от диаметра инструмента
* Автоматическое программирование положения шпинделя по вертикали
* Возможность запоминания до 100 рабочих программ по 2 осям; по 10 значений на каждую программу
* Возможность запоминания 200 инструментов
* Ручное позиционирование осей (2 скорости) с кнопкой быстрого запоминания в рабочей программе
* Автоматическое отображение информаций и аварийных ситуаций
* Отображение скорости вращения шпинделя
* Перемещение шпинделя осуществляется посредством вращения шариково-винтовой пары
* Автоматический запуск с помощью инвертера
*Направляющая с визуализатором на входе
*Суппорт для исключения направляющей из работы
*Навесная панель управления
ОПЦИИ фрезерного станка с системой GRIGGIO T 220 HSK 63E
| 09b3050 | TR – разница для шипорезной каретки с защитой для шипорезания |
| 09b3055 | T - разница для шипорезной каретки 2 положения, поворотная каретка -50+50 град c защитой для шипорезания |
| 09b3060 | 5 упоров (револьвер) для каретки (T-TR), для программирования глубины шипорезания |
| 09b3065 | 3 упора для быстрого позиционирования (T) для направляющей шипорезной каретки |
| 09b3070 | TPL – разница для 2-х удлинителей стола |
| 09b3075 | PL - разница для 1-го удлинителя стола |
| 09b3080 | Защита от возврата заготовки установлена на входе или выходе рабочего стола |
| 09b3085 | Допополнительный шпиндель HSK 63E-диаметром 30-35-40-50 мм полезная высота 140 мм |
| 09b3090 | Дополнительный шпиндель HSK 63E для концевой фрезы (с цангами размером 8-10-12-13 мм) |
| 09b3095 | Дополнительная цанга кажд (диаметром от 4 до 20 мм, нужный размер указать при заказе) |
| 09b3096 | Магазин для инструмента состоит из 2 уровней и 10 позиций магазина для инструмента |
| 09b3097 | Уровень для инструмента состоит 5 позиций магазина для инструмента |
| 09b3105 | Направляющая с визуализатором на входе (DIGIT1) |
| 09b3110 | Смещение направляющей на 80 мм от шпинделя |
| 09b3115 | Суппорт для исключения направляющей из работы (DIGIT 1) |
| 09b3120 | Регулируемая направляющая ‘AIGNER’ |
| 09b3125 | 6 упоров (револьвер) для направляющей (DDIGIT 1) |
| 09b3130 | Регулируемая навесная панель управления (DIGIT 1) |
| 09b3135 | Видео 10"-электронное программирующее устройство touch screen с цветным графическим изображением siemens 10" (PROGRAM 2) |
| 09b3145 | Устройство для отрезания штапика для T-TR-TPL |
| характеристики: |
| - диаметр пилы 200 мм |
| - диаметр вала 30 мм |
| - частота вращения 6000об/мин |
| - мощность мотора 3 л.с. (2,2 квт) |
| - вертикальная пневматическая регулировка |
| - горизонтальная регулирова с помощью маховика |
| обязательные опции: |
| * направляющая со счетчиком на выходе |
| * 1 удлинение стола для исполнения T-TR |
| * суппорт для исключения узла отрезаний штапика и |
| направляющей (для T-TR) |
| 09b3150 | Электрический подъем суппорта подающего устройства для |
| навесной панели |
| 09b3155 | Программирование подъема суппорта подающего устройства для |
| навесной панели (PROGRAM 2) |
| 09b3160 | Суппорт для исключения узла отрез. штапика и направляющей |
| 09b3165 | GM 4/34 автоподатчик 3 ролика - 4 скорости |
| 09b3170 | GM 4/44 автоподатчик 4 ролика - 4 скорости |
| 09b3175 | GA 4/38 автоподатчик 3 ролика - 8 скоростей |
| 09b3180 | GA 8/48 автоподатчик 4 ролика - 8 скоростей |
| 09b3185 | GA 8/68 автоподатчик 6 роликов - 8 скоростей |
| 09b3190 | GV 3 автоподатчик 3 ролика - вариатор скорости |
| 09b3195 | GV 4 автоподатчик4 ролика - вариатор скорости |
| 09b3200 | GM 4/34 автоподатчик для навесной панели, приспособленный для крепления к суппорту панели управления 3 ролика - 4 скорости |
| 09b3205 | GM 4/44 автоподатчик для навесной панели 4 ролика - 4 скорости, |
| приспособленный для крепления к суппорту панели управления |
| 09b3210 | GA 4/38 автоподатчик для навесной панели, приспособленный для крепления к суппорту панели управления 3 ролика - 8 скоростей |
| 09b3215 | GA 8/48 автоподатчик для навесной панели, приспособленный для крепления к суппорту панели управления 4 ролика - 8 скоростей |
| 09b3220 | GA 8/68 автоподатчик для навесной панели, приспособленный для крепления к суппорту панели управления 6 ролика - 8 скоростей |
| 09b3225 | GV 3 автоподатчик для навесной панели, приспособленный для крепления к суппорту панели управления 3 ролика - вариатор скорости |
| 09b3230 | GV 4 автоподатчик для навесной панели, приспособленный для крепления к суппорту панели управления 4 ролика - вариатор скорости |
| 09b3235 | Второй суппорт для автоподатчика (рекомендуется для ga 8/68) |
| 09b3240 | Мотор 7,5 кВт (10 лс) 50 Гц |
| 09b3245 | Мотор 9 кВт (12 лс) 60 Гц |
Буклет по фрезерному станку GRIGGIO с ситемой Power Lock T 220 HSK 63E скачать
