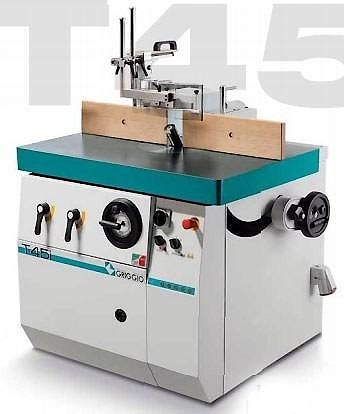

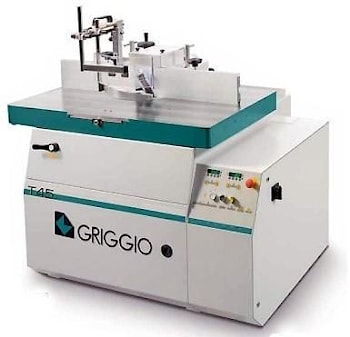

Фрезерный станок GRIGGIO T 45 HSK 63E с системой Power Lock Италия

Фрезерный станок GRIGGIO Т 45 HSK 63E с системой Power Lock станет вашим незаменим помощником при выполнении всевозможных фрезерных работ по дереву: при выполнении эксклюзивных заказов мелкосерийного производства и крупных партий. Познакомившись с принципом работы станка, детально изучив его составляющие, вы просто не сможете потом перейти на более простое оборудование.

Каждый элемент станка, как часть одного целого, отвечает за свой участок работы. Немаловажной деталью в любом станке является рабочий стол, который во фрезерном станке Griggio Т 45 HSK 63E оснащен подвижным сектором вместо колец. Шпиндель станка имеет моторизированный наклон и подъем. Данные параметры фиксирует индикатор, чтобы не ошибиться с выставлением нужного угла.

Угол наклона шпинделя составляет от -30 до +45 градусов, позволяя тем самым за один или несколько проходов выточить даже самую сложную деталь. За быструю смену инструментов и за высокие скорости вращения шпинделя отвечает система Power Lock, обретающая все больше поклонников с каждым годом. Фрезерный станок GRIGGIO Т 45 HSK 63E имеет две модификации: DIGIT 4 и PROGRAM 4, которые славятся наличием в них электронного программатора. Более детальную информацию о фрезерных станках Griggio Т 45 HSK 63E с системой Power Lock вы можете получить из таблиц.

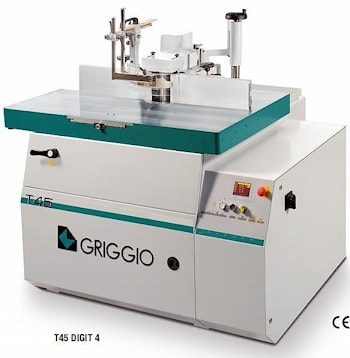

DIGIT 4	PROGRAM 4

Технические характеристики фрезерного станка GRIGGIO T 45 HSK 63E с системой Power Lock

Размер рабочего стола	1200х750 мм
Шпиндель наклонный	–300+450
Длина при диаметре 30 – 35, 40-50 мм	140 мм
Нижний ход шпинделя фиксирован	85 мм
Верхний ход шпинделя фиксирован	35 мм
Глубина шпиндельной чаши на рабочем столе	140 мм
Максимальные размеры инструмента под столом	320х90 мм
КОНУС: Диаметр крепления Длина Сила	48 мм 32 мм 25.000 N
Мотор с тормозом	7,5 лс (5,5 кВт)
Вес нетто	980 кг
Уровень шума (нормы СЕ 848-1)	75,3 дБ(А)

Стандартная (базовая) комплектация фрезерного станка GRIGGIO T 45 HSK 63E с системой Power Lock

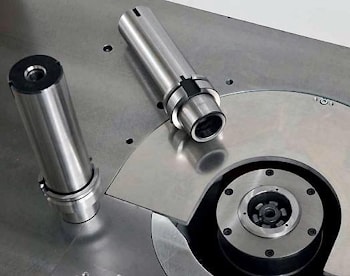

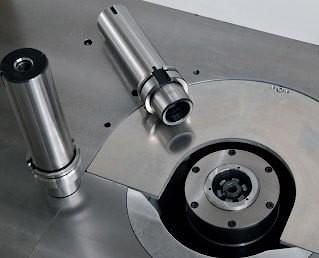

Шпиндель с системой фиксации инструмента	типа HSK 63E
Подъем и наклон шпинделя с электронными индикаторами	моторизированные
Направляющая	с визуализатором на входе
Алюминиевые щечки для направляющей	+
Суппорт для исключения направляющей из работы	+
Защитный щиток	+
Защита СЕ	для обгонки по контуру
Инвертер скорости вращения шпинделя	от 900 до 12000 об/мин
Реверсивное вращение шпинделя	+
Стол	с регулируемым сектором вместо колец
2 аспирационных отверстия	диаметром 120 мм
Автоматический запуск	с помощью инвертера
Норматив	СЕ

Логистика

Вес нетто	920 кг
Вес брутто в ящике	1100 кг
Габаритные размеры	1400x1200x1200 мм
Упаковочные размеры	1500x1350x1100 мм
Объем	2,2 м3

ОПЦИИ фрезерного станка GRIGGIO T 45 HSK 63E с системой Power Lock

09B4050	T - разница для шипорезной кареки 2 положения, поворотная каретка -50+50 градусов c защитой для шипорезания
09B4055	5 упоров (револьвер) для каретки (Т) для программирования глубины шипорезания
09B4060	3 упора для быстрого позиционирования (Т) для направляющей шипорезной каретки
09B4065	TPL – разница для 2-х удлинителей стола
09B4070	PL - разница для 1-го удлинителя стола
09B4075	Защита от возврата заготовки установлена на входе или выходе рабочего стола
09B4080	Дополнительный шпиндель HSK 63E -диаметром 30-35-40-50 мм, полезная высота 140 мм
09B4085	Дополнительный шпиндель HSK 63E для концевой фрезы (с цангами размером 8-10-12-13 мм)
09B4090	Дополнительная цанга (диаметром от 4 до 20 мм, нужный размер указать при заказе)
09B4092	Магазин для инстумента, состоит из 2 уровней и 10 позиций магазина для инструмента
09B4095	Уровень для инструмента, состоит 5 позиций магазина для инструмент
09B4105	Смещение направляющей на 80 мм от шпинделя с комплектом для короткого шпинделя, Посадочное отверстие М16 (обязателен сменный шпиндель МК5)
09B4115	Регулироваемая направляющая ‘AIGNER’

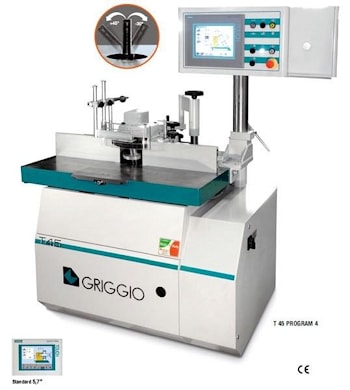

09B4130	Видео 10"-Электронное программирующее устройство Touch screen с цветным графическим изображением Siemens 10" (PROGRAM 4)
09B4135	Моторизированный подъем суппорта подачи для навесной панели
09B4140	Программирование подъема суппорта подающего устройства для навесной панели (PROGRAM 4)
09B4145	Устройство для выборки штапика модели T-TPL Характеристики: - Диаметр пилы 200 мм - Диаметр вала 30 мм - Частота вращения 6000 об/мин - Мощность мотора 3 л.с. (2,2 кВт) - Вертикальная пневматическая регулировка - Горизонтальная регулировка с помощью маховика Обязательные опции: - автоподатчик GA 8/68 - 1 удлинитель стола (для Т) - Суппорт для исключения узла отрезания штапика (для Т)
09B4150	Суппорт для исключения узла отрезания штапика и направляющей из работы
09B4155	GM 4/34 автоподатчик 3 ролика - 4 скорости
09B4160	GM 4/44 автоподатчик 4 ролика - 4 скорости
09B4165	GA 4/38 автоподатчик 3 ролика - 8 скоростей
09B4170	GA 8/48 автоподатчик 4 ролика - 8 скоростей
09B4175	GA 8/68 автоподатчик 6 ролика - 8 скоростей
09B4180	GV 3 автоподатчик 3 ролика - вариатор скорости
09B4185	GV 4 автоподатчик 4 ролика - вариатор скорости
09B4190	GM 4/34 автоподатчик для навесной панели, суппорт крепления, 3 ролика - 8 скоростей
09B4195	GM 4/44 автоподатчик для навесной панели, суппорт крепления, 4 ролика - 4 скорости
09B4200	GA 4/38 автоподатчик для навесной панели, суппорт крепления 3 ролика - 8 скоростей
09B4205	GA 8/48 автоподатчик для навесной панели, суппорт крепления, 4 ролика - 8 скоростей
09B4210	GA 8/68 автоподатчик для навесной панели, суппорт крепления, 6 ролика - 8 скоростей
09B4215	GV 3 автоподатчик для навесной панели, суппорт крепления, 3 ролика - вариатор скорости
09B4220	GV 4 автоподатчик для навесной панели, суппорт крепления,4 ролика - вариатор скорости
09B4225	Мотор 10 лс (7,5 кВт) 50 Гц
09B4230	Мотор 12 лс (9 кВт) 60 Гц

Булет по фрезерному станку GRIGGIO T 45 HSK 63E с системой Power Lock скачать
