Основным преимуществом использования

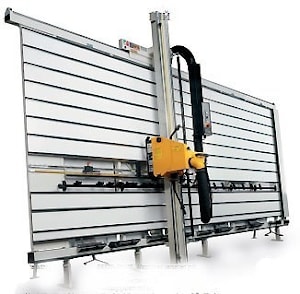

вертикального форматно-раскроечного станка GRIGGIO GSV 14 является возможность раскроя особо крупных заготовок, длиной до 4200 мм с точностью реза до 0,1 мм. Станок предназначен для раскроя самых разнообразных плитных материалов, в том числе пластиков (МДФ, ДСП, ДВП, массив). Станок состоит из жесткой рамы, сварной станины, опорных элементов из алюминиевого профиля, имеющих накладки из ПВХ, что обеспечивает станку долговечность эксплуатации и устойчивость в работе.
Устанавливается станок вдоль стен, экономя тем самым место в небольших цехах. Для блокировки стойки предназначена механическая педаль. Раскрой материалов осуществляется пилой, диаметром 250х30 мм, со скоростью 5300 оборотов в минуту. Станок позволяет получить идеальную линию пропила, которая не требует дополнительной обработки перед наклеиванием кромочного материала. Для обеспечения точного пропила служит масштабная линейка на левой стороне станка.
Отличительной чертой всех вертикальных раскроечных станков является движение пильной группы к заготовке, а не наоборот, что обеспечивает дополнительную безопасность при работе. Во избежание контакта пилы с планками во время горизонтальных резов служит автоматическое смещение рабочего стола с автоматическим выключением мотора. Все электродвигатели оснащены тормозами для безопасности оператора. Для облегчения скольжения заготовок предусмотрены поднимающиеся колеса.
Вертикальный форматно-раскроечный станок GRIGGIO GSV 13 предназначен также для раскроя небольших заготовок, раскрой которых на обычных станок затруднен или вообще невозможен. Для них имеется специальное приспособление. Все основные наладочные системы станка находятся в электрошкафу, к которому обеспечен свободный доступ в случае необходимости.
Технические характеристики вертикального форматно-раскроечного станка GRIGGIO GSV 14
| Максимальная длина реза | 4200 мм |
| Максимальная длина реза по вертикали | 2200 мм |
| Максимальная длина реза по горизонтали | 2080 мм |
| Максимальная толщина реза | 60 мм |
| Мощность мотора | 4 л.с.(3 кВт) |
| Диаметр пилы | 250x30 мм |
| Скорость вращения пилы | 5300 оборотов в минуту
|
Стандартная (базовая) комплектация вертикального форматно-раскроечного станка GRIGGIO GSV 14
| Мотор | с ременной передачей |
| Вытяжная система с мешком | + |
| Электрошкаф | + |
| Автоматическое смещение рабочего стола с автоматическим выключением мотора | во избежание контакта пилы с
планками во время горизонтальных резов и поднимающиеся колеса для облегчения скольжения заготовок |
| Масштабная линейка на левой стороне | + |
| Приспособление для коротких заготовок | + |
| Механическая педаль | для блокировки стойки
|
Логистика
| Вес нетто | 945 кг |
| Вес брутто в ящике | 1020 кг |
| Габаритные размеры | 4400x1450x2400 мм |
| Упаковочные размеры | 4470X220X2000 мм
+(2900x1130x750)мм |
| Объем | 2 м3
2,5 м3
|
Код для заказа
8135058 Вертикальный форматно-раскроечный станок GRIGGIO GSV 14
ОПЦИИ вертикального форматно-раскроечного станка GRIGGIO GSV 14
| 0891505 | Подрезной узел с 2-мя твердосплавными ножами Widia  |
| 0891511 | Подрезной узел с 2-мя пилами диаметром 70 мм  |
| 0891516 | Набор ALUCOBOND с копировальным диском «ALUCOBOND», |
| (приспособление, позволяющее обрабатывать панели с внешним покрытием из алюминия и внутренним из пенопласта) |
| 0891508 | Увеличение горизонтального реза до 4200 |
| 0891509 | Увеличение горизонтального реза до 5300 |
| 0891515 | Дополнительный останов |
| 0891522 | Масштабная линейка справа |
| 0891525 | Устройство для повторяющихся горизонтальных резов для заготовок высотой 50 |
| 0891536 | Устройство для повторяющихся горизонтальных резов для заготовок высотой 58 |
| 0891526 | Упор для распила в глубину |
| 0891527 | Устройство для реза под углом |
| 0891528 | Цифровой счетчик вертикальных размеров |
| 0891529 | Цифровой счетчик горизонтальных размеров |
| 0891530 | Пила диаметром 250 мм |
| 0891532 | Подрезные пилы (пара) диаметром 70 |
| 0891535 | Пила диаметром 250 мм для фанеры |
| 0891540 | Пила диаметром 250 мм для плексигласа |
| 0891550 | Вариатор скорости 0/6000 G/1' |
| 0891555 | Moтoр HP 5
|
