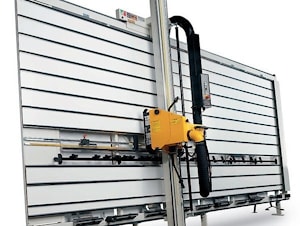

Вертикальный форматно-раскроечный станок GRIGGIO GS 42E является наиболее крупномасштабным станком данной серии, т.к. способен раскраивать до 4200 мм детали за один проход, причем вертикальная длине реза составляет 2200 мм. Данная комплектация станка подходит преимущественно для изготовителей корпусной мебели, профессиональных столяров, работающих с плитными материалами крупных размеров (древесностружечные, древесноволокнистые плиты, фанеры, пластики и любые листовые материалы, имеющие облицовку).
Станок может осуществлять как вертикальный, так и горизонтальный раскрой, чему способствует быстрый и беспроблемный переход пильной группы из одного положения в другое. Диаметр пилы составляет 250x30 мм. Преимуществом вертикальных форматно-раскроечных станков является безопасность в работе за счет неподвижности заготовки и движения пилы в ее направлении, что в традиционных станках происходит наоборот. Распил осуществляется со скоростью 5300 оборотов в минуту. Во время горизонтального раскроя рабочий стол смещается вручную, чтобы избежать контакта пилы с планками. Для облегчения скольжения заготовок имеются поднимающиеся колеса.
Получение точной линии пропила обусловлено наличием масштабной линейки на левой стороне станка.
В вертикальном форматно-раскроечном станке GRIGGIO GS 42E предусмотрена двойная точка отсчета: вверху и внизу станка. Это необходимо при раскрое особо высоких материалов, чтобы видеть место блокировки. Устанавливают станок вдоль стен, освобождая тем самым дополнительное пространство. Для блокировки стойки предусмотрена механическая педаль. Не смотря на элементарность устройства станка, он имеет также вытяжную систему с мешком, чтобы не засорять зону пропила и пространство вокруг станка. По желанию клиента станок может быть доукомплектован дополнительными опциями.
Технические характеристики вертикального форматно-раскроечного центра GRIGGIO GS 42E
| Максимальная длина реза | 4200 мм |
| Максимальная длина реза по вертикали | 2200 мм |
| Максимальная длина реза по горизонтали | 2080 мм |
| Максимальная толщина реза | 60 мм |
| Мощность мотора | 4 л.с.(3 кВт) |
| Диаметр пилы | 250x30 мм |
| Скорость вращения пилы | 5300 об./1'
|
Стандартная (базовая) комплектация
вертикального форматно-раскроечного центра GRIGGIO GS 42E
| Мотор | с ременной передачей |
| Вытяжная система с мешком | + |
Смещение вручную рабочего стола  | во избежание контакта пилы с планками во время горизонтальных резов и поднимающиеся колеса для
облегчения скольжения заготовок |
| Масштабная линейка на левой стороне | + |
| Механическая педаль | для блокировки стойки
|
Логистика
| Вес нетто | 1160 кг |
| Вес брутто в ящике | 1230 кг |
| Габаритные размеры | 5400x1450x2950 мм |
| Упаковочные размеры | 5470X220X2300 мм
+(2900x1130x750)мм |
| Объем | 2,8 м3
2,5 м3
|
Код для заказа
8135064 Вертикальный форматно-раскроечный станок GRIGGIO GS 42E
ОПЦИИ
вертикального форматно-раскроечного центра GRIGGIO GS 42E
| 0891505 | Подрезной узел с 2-мя твердосплавными ножами Widia  |
| 0891511 | Подрезной узел с 2-мя пилами диаметром 70 мм  |
| 0891508 | Увеличение горизонтального реза до 4200 |
| 0891515 | Дополнительный останов |
| 0891517 | Устройство для коротких заготовок на правой стороне рабочего стола |
| 0891522 | Масштабная линейка справа |
| 0891525 | Устройство для повторяющихся горизонтальных резов для заготовок высотой 50 |
| 0891536 | Устройство для повторяющихся горизонтальных резов для заготовок высотой 58 |
| 0891526 | Упор для распила в глубину |
| 0891527 | Устройство для реза под углом |
| 0891530 | Пила диаметром 250 мм |
| 0891532 | Подрезные пилы (пара) диаметром 70 |
| 0891535 | Пила диаметром 250 мм для фанеры |
| 0891540 | Пила диаметром 250 мм для плексигласа |
| 0891550 | Вариатор скорости 0/6000 G/1' |
| 0891555 | Moтoр HP 5
|
Буклет по форматно-раскроечному центру GRIGGIO GS 42E скачать
