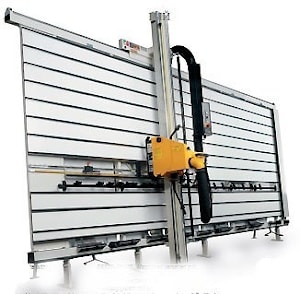

Вертикальный форматно-раскроечный станок GRIGGIO GSV 13 используется для раскроя большинства
плитных материалов (ДСП, МДФ. ДВД, пластиков), имеющих полномасштабный размер до 3200 мм, а также для небольших заготовок, для которых предусмотрено специальное приспособление, надежно фиксирующие их при работе. Вертикальная длина реза составляет 1900 мм. Перемещение пильного узла по направлению к заготовке способствует получению точной геометрии пропила и точности реза до 0,1 мм.
При использовании специальных пил получается рез, не требующий дополнительной обработки перед облицовочными работами. Вертикальное расположение станка позволяет экономить производственные площади. Установка оборудования занимает считанные минуту. Для этого необходимо воспользоваться механической педалью для блокировки стойки.
Конструкция станка состоит из жесткой рамы, полностью сварной станины, опорных элементов из алюминиевого профиля, имеющие накладки из ПВХ, препятствующих образованию царапин на обрабатываемой заготовке. Раскрой материалов осуществляется со скоростью 5300 оборотов в минуту пилой, диаметром 250x30 мм.
Вертикальный форматно-раскроечный станок GSV 13 может быть дооснащен подрезным узлом с реверсивными ножами или круглой пилой. На станке можно выполнять не только вертикальные, но и горизонтальные резы, быстрой сменой положения пильного узла. При выполнении горизонтальных резов происходит автоматическое смещение рабочего стола с автоматическим выключением мотора с целью предотвращения контакта пилы с планками. Данная комплектация станка имеет электрошкаф, к которому обеспечивается беспрепятственный доступ. Вытяжная система с мешком способствует поддержанию чистого рабочего места.
Технические характеристики вертикального форматно-раскроечного центра GRIGGIO GSV 13
| Максимальная длина реза | 3200 мм |
| Максимальная длина реза по вертикали | 1900 мм |
| Максимальная длина реза по горизонтали | 1700 мм |
| Максимальная толщина реза | 60 мм |
| Мощность мотора | 4 л.с.(3 кВт) |
| Диаметр пилы | 250x30 мм |
| Скорость вращения пилы | 5300 оборотов в минуту
|
Стандартная (базовая) комплектация вертикального форматно-раскроечного центра GRIGGIO GSV 13
| Мотор | с ременной передачей |
| Вытяжная система с мешком | + |
| Электрошкаф | + |
| Автоматическое смещение рабочего стола с автоматическим выключением мотора | во избежание контакта пилы с
планками во время горизонтальных резов и поднимающиеся колеса для облегчения скольжения заготовок |
| Масштабная линейка на левой стороне | + |
| Приспособление для коротких заготовок | + |
| Механическая педаль | для блокировки стойки
|
Логистика
| Вес нетто | 945 кг |
| Вес брутто в ящике | 1020 кг |
| Габаритные размеры | 4400x1450x2400 мм |
| Упаковочные размеры | 4470X220X2000 мм
+(2900x1130x750)мм |
| Объем | 2 м3
2,5 м3
|
Код для заказа
8135057 Вертикальный форматно-раскроечный станок GRIGGIO GSV 13
ОПЦИИ вертикального форматно-раскроечного центра GRIGGIO GSV 13
| 0891505 | Подрезной узел с 2-мя твердосплавными ножами Widia  |
| 0891511 | Подрезной узел с 2-мя пилами диаметром 70 мм  |
| 0891516 | Набор ALUCOBOND с копировальным диском «ALUCOBOND», |
| (приспособление, позволяющее обрабатывать панели с внешним покрытием из алюминия и внутренним из пенопласта) |
| 0891508 | Увеличение горизонтального реза до 4200 |
| 0891515 | Дополнительный останов |
| 0891522 | Масштабная линейка справа |
| 0891525 | Устройство для повторяющихся горизонтальных резов для заготовок высотой 50 |
| 0891536 | Устройство для повторяющихся горизонтальных резов для заготовок высотой 58 |
| 0891526 | Упор для распила в глубину |
| 0891527 | Устройство для реза под углом |
| 0891528 | Цифровой счетчик вертикальных размеров |
| 0891529 | Цифровой счетчик горизонтальных размеров |
| 0891530 | Пила диаметром 250 мм |
| 0891532 | Подрезные пилы (пара) диаметром 70 |
| 0891535 | Пила диаметром 250 мм для фанеры |
| 0891540 | Пила диаметром 250 мм для плексигласа |
| 0891550 | Вариатор скорости 0/6000 G/1' |
| 0891555 | Moтoр HP 5
|
Буклет по фрматно-раскроечному центру GRIGGIO GSV 13 скачать
