Главная » столярные станки » фрезерные станки » Пневматический фрезерно-пазовальный станок по производству жалюзи GRIGGIO GAL/Р Италия

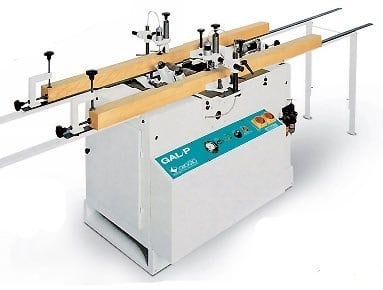

Пневматический фрезерно-пазовальный станок по производству жалюзи GRIGGIO GAL/Р Италия

Пневматический фрезерно-пазовальный станок по производству жалюзи GRIGGIO GAL/Р Италия  К станкам нового поколения по производству жалюзи относится пневматический фрезерно-пазовальный станок GRIGGIO GAL/Р, к котором подача свёрл и каретки с зубчатыми рейками осуществляется с помощью пневмоцилиндров. Скорость подачи каретки и свёрл регулируется. Станок применяется также для выборки пазов, наклонных и горизонтальных под углом до 90 градусов. Пазы при желании могут автоматически пропускаться.

Сверление осуществляется 2-мя сверлами диаметром 10 мм. Сверлильно-пазовальный узел находится на рабочем столе и включает в себя шпиндель и механизм перемещения. Заготовка фиксируется двумя пневматическими и двумя ручными прижимами, а также упором ограничителем. Две зубчатые рейки имеют стандартный шаг по 6,5 мм. Всего осуществляется 15 шагов.

Преимуществом пневматического фрезерно-пазовального станка GRIGGIO GAL/Р является эффективная скорость сверления, которая равна 25 пазам в минуту. Максимальная глубина паза составляет 25 мм, а ширина 120 мм. Станок является очень мощным за счёт наличия двух моторов. Один является основным, второй предназначен для подачи. С прочими характеристиками станка можно познакомиться, проанализировав информацию в таблицах.

Технические характеристики пневматического фрезерно-пазовального станка GRIGGIO GAL/Р

Угол наклона паза0- 90 градусов
Выполнение 15 шагов по 6,5 мм и кратных им с одной зубчатой рейкой
Выполнение 25 пазов/минимально эффективная скорость
Максимальная глубина паза 25 мм
Максимальная длина паза 120 мм
Максимальный размер заготовки 100х120 мм
Минимальный размер заготовки 20х40 мм
Рабочее давление 6-8 атмосфер
Диаметр крепления зажима 10 мм
Мотор 1,5 лс (1,1 кВт)
Мотор подачи 1 лс (0,75 кВт)
Вес нетто 490 кг



Стандартная (базовая) комплектация пневматического фрезерно-пазовального станка
GRIGGIO GAL/Р

Пневматическая система +
Автоматическая смазка +
Автоматический тормоз +
2 пневматических прижима +
2 ручных прижима +
2 зубчатых рейки со стандартным шагом 6,5 мм
2 сверла диаметром 10 мм

Логистика

Вес нетто 490 кг
Вес брутто в ящике 580 кг
Габаритные размеры 2900x1150x1200 мм
Упаковочные размеры 1500x1100x1300 мм
Объем 2,1 м3

Код для заказа
8107004 Пневматический фрезерно-пазовальный станок GRIGGIO GAL/Р

ОПЦИИ автоматического фрезерно-пазовального станка для производства жалюзей GRIGGIO GAL/P

0835501 Электрический норматив "Е" (GAL/P)
0835521 Пара запасных сверил
0835522 Разница для зубчатых реек с разными шагами GAL/P
0835523 Разница для зубчатых реек с разными шагами GAL/E
0835531 Дополнительная зубчатая рейка с разным шагом GAL/E
0835534 Дополнительная зубчатая рейка с разным шагом GAL/P
0835533 Дополнительная зубчатая рейка, шаг 6,5 мм (GAL/P)
0835536 Дополнительная зубчатая рейка, шаг 36 мм (GAL/E)
0835541 Автоматический программатор с 3-мя визуализаторами (GAL/P)
* 1-ый визуализатор: программа начального кол-ва пазов,
* 2-ой визуализатор: программа кол-ва промежуточных пространств м/у пазами
* 3-ий визуализатор: программа кол-ва следующих пазов, после промежуточного пространства. Наличие 2-х селекторов позволяет изменять программы для
выполнения пазов и промежуточных пространств, возможно пропускать 1 паз.
0835563 Счетчик пазов в виде часов (GAL/P) для выставления кол-ва пазов, которые должны быть выполнены перед запрограммированным пропусканием пазов вручную.

Буклет по фрезерно-пазовальному станку GRIGGIO GAL/Р скачать




Если вы хотите купить пневматический фрезерно-пазовальный станок по производству жалюзи GRIGGIO GAL/Р Италия , вы можете:
Позвонить:
+375-17-3935570
+375-29-3468676
+375-33-3468676
Отправить запрос сейчас
Поделиться

Ещё из раздела фрезерные станки

Фрезерный станок GRIGGIO Т 270 Италия
Выбор фрезерного оборудования является для многих производителей не простой задачей, т.к. на большинстве предприятий выпускается широкий спектр деревообрабатывающей продукции. Для решения этой проблемы был разработан фрезерный станок GRIGGIO Т 270 , ...
Фрезерный станок GRIGGIO Т 220 Италия
Фрезерный станок Т 220 GRIGGIO - одношпиндельный фрезерный станок - надежная и мощная машина для интенсивной работы, предназначенная для выполнения разнообразных фрезерных работ по дереву, используется при изготовлении столярных изделий таких, как ...
Фрезерный станок GRIGGIO T 90 I AZZURRA Италия
Основным предназначением фрезерного станка GRIGGIO T 90 I AZZURRA является прямолинейное фрезерование по дереву по направляющим линейкам и криволинейное фрезерование с применением шаблона. Подача в этом случае будет ручной. Станок применяется также ...
Фрезерный станок GRIGGIO Т 210 Италия
Фрезерный станок GRIGGIO Т 210 является качественным профессиональным оборудованием, предназначенным для изготовления самых распространённых погонажных изделий таких, как плинтус, наличник, филенка, вагонка, а также половая доска. Если требуется ...
Фрезерный станок GRIGGIO с системой Power Lock T 220 HSK 63E
Фрезерный станок с системой GRIGGIO Power Lock T 220 HSK 63E –это станок, перешагнувший через обычные стереотипы системы устройства станка. С каждый днём станки, оснащенные системой Power Lock, обретают популярность во всём мире. Данная система ...
Фрезерный станок GRIGGIO Т 220 HSK 63E DIGIT 1 с системой Power Lock
Будучи самым распространённым оборудованием среди деревообрабатывающих станков фрезерные станки являются незаменимыми при выполнении рельефной, профильной и плоской обработки материалов. От того, насколько каждый отдельный элемент станка продуман до ...
Фрезерный станок GRIGGIO Т 220 HSK 63E DIGIT 2 с системой Power Lock
Фрезерный станок Т 220 HSK 63 E DIGIT 2 GRIGGIO является не просто фрезерным станком, выполняющим все возложенные на его функции, а станком, в значительной степени упрощающим работу персонала, качество обработки и количество выпускаемой продукции за ...
Фрезерный станок GRIGGIO Т 220 HSK 63E PROGRAM 2 с системой Power Lock
Фрезерный станок GRIGGIO Т 220 HSK 63E PROGRAM 2 с системой Power Lock является наиболее усовершенствованной модификацией станка Т 220 HSK 63E и подходит для производителей ценящих свое время, следящих за безупречным качеством выпускаемой продукции ...

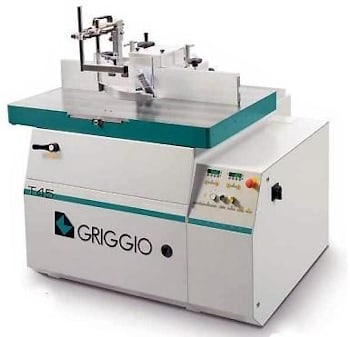

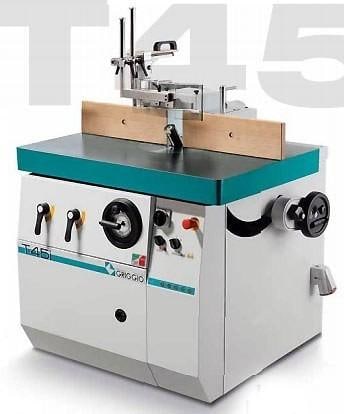

Фрезерный станок GRIGGIO Т 45 с наклонным шпинделем –30° +45° Италия
Одним из фрезерных станков компании GRIGGIO, имеющих наклонный шпиндель, является фрезерный станок GRIGGIO Т 45 с возможностью наклона шпинделя от –30° до +45° . Это позволяет выполнять не только плоское и профильное строгание кромок деталей, обгон ...
Фрезерный станок GRIGGIO T 45 HSK 63E с системой Power Lock Италия
Фрезерный станок GRIGGIO Т 45 HSK 63E с системой Power Lock станет вашим незаменим помощником при выполнении всевозможных фрезерных работ по дереву: при выполнении эксклюзивных заказов мелкосерийного производства и крупных партий. Познакомившись с ...

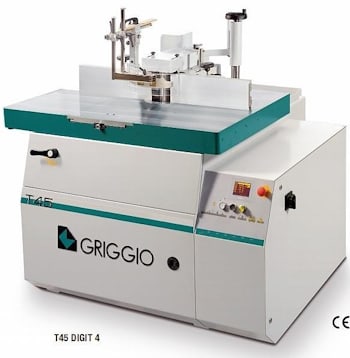

Фрезерный станок GRIGGIO Т 45 HSK 63E DIGIT 4 с системой Power Lock Италия
Фрезерный станок GRIGGIO Т 45 HSK 63E DIGIT 4 с системой Power Lock Италия – инновационное оборудование в области фрезерования. Уникальность станка заключается в его оснащении. Ни каждый станок может похвастаться наличием в нем 4-осевого ...

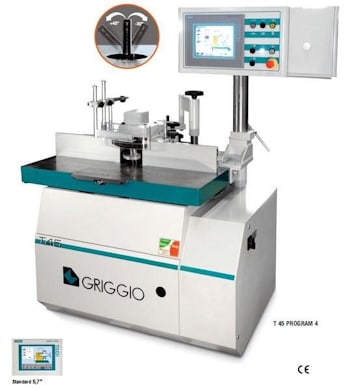

Фрезерный станок GRIGGIO Т 45 HSK 63E PROGRAM 4 с сиcтемой Power Lock
