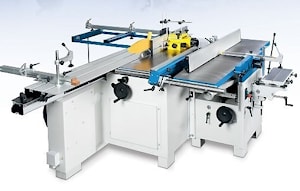

Комбинированный станок LM 410 I серии AZZURRA
на выбор с любой из алюминиевых кареток
(2000, 2600 и 3200 мм)
является многофункциональным и сочетает в себе возможности разных станков в области деревообработки. Поэтому данный станок востребован в мебельном, столярном и ином производствах, где имеют дело с деревянными конструкциями.
Возможности комбинированного станка LM 410 I не ограничиваются только на поперечной и продольной распиловке материалов дисковой пилой. Станок может выполнять плоскостное фугование и фугование по кромке. Операция рейсмусования также возможно. Максимальная толщина снимаемого слоя составляет 5 мм. Автоматическая подача заготовки облегчает рабочий процесс.
На комбинированном станке LM 410 I можно фрезеровать различные поверхности, зарезать шипы, сверлить и фрезеровать пазы. Одним словом, станок является воплощением всех запросов начинающего и профессионального столяра. В одном устройстве поместилось всё необходимое для быстрой работы.
Литые столы на жёсткой станине являются прочным основанием для других элементов станка, снижают вибрацию при работе и являются залогом долголетия всей конструкции. Важно отметить, что комбинированный станок LM 410 I имеет подрезной узел, который работает от отдельного мотора. Прочие элементы стала кратко описаны в таблицах ниже.
Технические характеристики LM 410 I серии AZZURRA с алюминиевой каретки 2000 мм
| Алюминиевая каретка с направляющими | из закаленной и полированной стали |
| Размер каретки | 360х2000 мм |
| Длина реза | 2000 мм |
| Вес нетто | 810 кг
|
Технические характеристики LM 410 I серии AZZURRA с алюминиевой каретки 2600 мм
| Алюминиевая каретка с направляющими | из закаленной и полированной стали |
| Размер каретки | 360х2600 мм |
| Длина реза | 2600 мм |
| Вес нетто | 900 кг
|
Технические характеристики LM 410 I серии AZZURRA с алюминиевой каретки 3200 мм
| Алюминиевая каретка с направляющими | из закаленной и полированной стали |
| Размер каретки | 360х3200 мм |
| Длина реза | 3200 мм |
| Вес нетто | 980 кг
|
Технические характеристики комбинированного станка LM 410 I серии AZZURRA
| Размер стола для строгания | 430х1800мм |
| Размер рейсмусового стола | 420х750 мм |
| Размер стола для пиления и фрезерования | 480х1315мм |
| Направляющая для фуганка 0-45 грусов | 1100х150 мм |
| Диаметр вала с 3 ножами | 95 мм |
| Частота вращения вала | 4200 об/мин |
| Максимальная/минимальная толщина заготовки | 230/3 мм |
| Наибольшая толщина снимаемого слоя рейсмуса | 5 мм |
| Диаметр подающих роликов | 40 мм |
| Скорость подачи заготовки | 8 м/мин |
| Частота вращения шпинделя | 1400-3500-6000-8000 об\мин |
| Угол наклона шпинделя | -5/+45 градусов |
| Диаметр дисков на рабочем столе | 75-105-140-180 мм |
| Диаметр шпинделя (стандартный) | 30 мм |
| Максимальный диаметр режущего инструмента | 250 мм |
| Максимальный диаметр режущего инструмента, входящий под стол | 175 мм |
| Длина шпинделя | 130 мм |
| Направляющая фрезера | с регулируемыми упорами |
| Угол наклона пилы | 0 - 45 град |
| Максимальный диаметр пилы (с подрезным узлом) | 315 мм |
| Максимальный диаметр подрезной пилы | 120 мм |
| Максимальная высота реза пилой 300 мм | 90 мм |
| Частота вращения пилы | 4000 об/мин |
| Направляющая циркулярной пилы | с микрометрической регулировкой |
| 3 мотора, каждый по | 4 лс (3 кВт) |
| Мотор подрезного узла | 1 лс (0,5 кВт) |
Диаметр вытяжных колпаков первый:
второй: | 100 мм
60 мм |
| Форматная каретка с телескопической линейкой с 2 упорами | 630х1050 мм |
| Пазовальная приставка с эксцентриковым прижимом и зажимом Wescott | 0-16 мм |
| Эксцентриковый прижим | +
|
Логистика
| Вес нетто | LM 410 I (2000 мм) 830 кг
LM 410 I (2600 мм) 870 кг
LM 410 I (3200 мм) 960 кг |
| Вес брутто | LM 410 I (2000 мм) 930 кг
LM 410 I (2600 мм) 970 кг
LM 410 I (3200 мм) 1010 кг |
| Упаковочные размеры | 2900x1000x1500 мм |
| Объем | 4,3 м3
|
Код для заказа станка
8136025 CE Комбинированный станок LM 410 I серии AZZURRA с кареткой 2000 мм
8136026 CE Комбинированный станок LM 410 I серии AZZURRA с кареткой 2600 мм
8136027 CE Комбинированный станок LM 410 I серии AZZURRA с кареткой 3200 мм
Опции по запросу комбинированного станка LM 410 I серии AZZURRA
| 0896627 | 1 ролик на входе, 1 на выходе на столе рейсмуса  |
| 0896642 | Колеса для смещения станка |
| 0896643 | Защитный щиток для шпинделя CPS |
| 0896645 | Защита для шипорезания диам. 250 мм |
| 0896654 | Приставка для шипорезания |
| 0896650 | Расширение фрезерного стола |
| 0896651 | Расширение строгального стола с роликами 200 мм каждый |
| 0896623 | Ножевой вал Monobloc/ ножи Tersa  |
| 0896625 | Дополнительный набор ножей Tersa |
| 0896626 | Дополнительный набор ножей |
| 0896621 | Главная пила Widia диам. 300 мм, пос. диам. 30 мм |
| 0896613 | Подрезная пила Widia диам. 100 мм, пос. диам. 20 мм |
| 0896614 | Двойная подрезная пила Widia диам. 100 мм, пос. диам. 20 мм |
| 0896655 | Передвижной аспиратор, 1 мешок, 2 отверстия, мотор 2 лс |
| 0896737 | Разница для 3 монофазных моторов 3 лс |
| 0896743 | Разница для 3 моторов 5 лс |
| 0896741 | Упаковка в деревянный ящик
|
Буклет по комбинированному станку LM 410 I серии AZZURRA скачать
