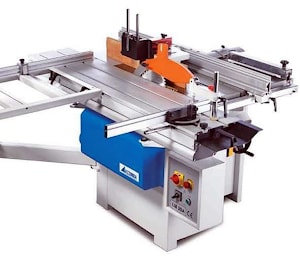

Сочетание возможностей нескольких станков по обработке изделий из различных пород древесины нашли воплощение в
универсальном комбинированном станке GRIGGIO LM 30A, который предназначен для комплексной обработки изделий.
С его помощью можно проводить продольную и вертикальную распиловку, рейсмусование материала. Фугование осуществляется по плоскости либо вдоль рёбер изделий. Если необходимо просвети фрезеровочные либо долбёжные работы,
комбинированный станок GRIGGIO LM 30A справится без труда и с этой задачей.
Для безупречного выполнения своих функций станок оснащён соответствующими элементами, являющимися составляющими успеха в любом начинании. Удобные столы для выполнения различных операций над заготовками имеют оптимальные параметры и позволяют разместить материалы, заготовки как небольших, так и крупных размеров.
Каретка выполнена из алюминия, лёгкого и долговечного материала, и имеет размер 1660 мм на 315 мм. Точность реза обеспечивает алюминиевая линейка с двумя откидными упорами, фиксирующими заготовку. Наклонный распиловочный и подрезной узлы универсального комбинированного станка LM 30A способствуют идеальному распилу без сколов, который может осуществляться как под углом, так и прямо. Станок соответствует нормативам безопасности СЕ.
Технические характеристики комбинированного станка GRIGGIO LM 30 А
| Размер стола для строгания | 300x1300 мм |
| Размер рейсмусового стола | 300x450 мм |
| Размер рабочего стола для пиления и фрезерования | 290х800 мм |
| Угол наклона направляющей для фуганка 0-45 градусов | 1400X100 мм |
| Диаметр шпинделя с 3 ножами | 70 мм |
| Частота вращения шпинделя | 4200 об/мин |
| Толщина заготовки для рейсмуса | 3/200 мм |
| Максимальная толщина снимаемого слоя | 5 мм |
| Диаметр подающих роликов | 30 мм |
| Скорость подачи заготовки | 7 м/мин |
| Частота вращения фрезерного шпинделя | 3000-6000-8000 об/мин |
| Диаметр дисков на столе | 80-110-150 мм |
| Диаметр шпинделя фрезера (стандартный) | 30 мм |
| Максимальный диаметр режущего инструмента | 180 мм |
| Максимальный диаметр режущего инструмента, входящий под стол | 135 мм |
| Длина шпинделя | 85 мм |
| Регулируемая направляющая для фрезера | + |
| Угол наклона пилы | 0°-45° |
| Максимальный диаметр подрезной пилы | 80 мм |
| Максимальный диаметр пилы (с подрезкой) | 250 мм |
| Максимальная высота реза пилой диаметром 250 мм | 65 мм |
| Скорость вращения пилы | 4000 об/мин |
| Направляющая для пилы | с микрометрической регулировкой |
| Ширина реза между пилой и упорной линейкой стола | 650 мм |
| Три мотора, каждый | по 3 лс(2 кВт) |
| Вытяжной колпак диаметром | 100 мм |
| Алюминиевая каретка перемещается по закаленным стальным направляющим | 1600х315 мм |
| Длина реза | 1600 мм |
| Форматная каретка с телескопической алюминиевой линейкой с 2 упорами | 560х680 мм |
| Эксцентриковый прижим | + |
| Пазовальная приставка с прижимом и фиксированным зажимом диам. | 16 мм |
| Вес нетто | 450 кг |
| Норматив | СЕ
|
Логистика
| Вес нетто | 450 кг |
| Вес брутто | 480 кг |
| Габаритные размеры | 1770x2490x1100 мм |
| Упаковочные размеры | 1650x1050x1050 мм |
| Объем | 1,8 м3
|
Код для заказа станка
8136020 CE Комбинированный станок GRIGGIO LM 30 A AZZURRA
ОПЦИИ по запросу комбинированного станка GRIGGIO LM 30 А
| 0850677 | Дополнительный набор ножей 300х20х3 ММ |
| 0850678 | Пила Widia диаметром 250 мм-посадочное отверстие 30 мм |
| 0850679 | Пила Widia для подрезного узла 80 мм – пос. диам. 20 мм |
| 0850680 | Двойная пила Widia для подрезного узла 80 мм-посадочный диаметр 20 мм |
| 0850687 | Ящик для инструмента с набором профилей |
| 0850681 | Передвижной аспиратор, 1 мешок, 2 отверстия, мотор 2 лс |
| 0850686 | 3 монофазных мотора 2 лс |
| 0850683 | Упаковка в деревянный ящик
|
Буклет по комбинированному станку GRIGGIO LM 30 A скачать
