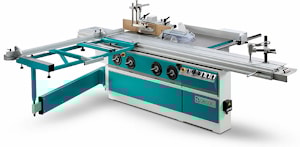

Форматно-раскроечный станок GRIGGIO TS 150 является уменьшенным вариантом круглопильного станка TS 300 и подходит поэтому для более мелких производств, для специалистов, имеющих небольшие мастерские по производству корпусной и кухонной мебели.
Станок GRIGGIO TS 150 предназначен для продольной, поперечной и угловой распиловки материалов из древесины, в том числе облицованных плит.
Станок TS 150 имеет ряд достоинств. В их числе мощная пила и шипорезный фрезерный узел с горизонтальной регулировкой, наличие подрезного узла, работающего от отдельного мотора, возможность установки алюминиевой каретки, разных размеров.
Каретка для форматно-раскроечного станка GRIGGIO TS 150может быть двух размеров: 1500 х 330 мм или 2000 х 330 мм. Поэтому производитель может выбрать именно ту, которая наилучшим образом подойдёт для его материала. Дополнительно на круглопильный станок TS 150 может быть установлен мотор, работающий от напряжения в 220 Вольт. Перечень опций и детальное описание форматно-раскроечного станка приведены в таблицах ниже.
Технические характеристики форматно-раскроечного станка GRIGGIO TS 150
| Размер фиксированного стола | 1450x650 мм |
| Диаметр пилы (стандартная комплектация) | 350 мм |
| Диаметр подрезной пилы | 100 мм |
| Угол наклона пилы | 0°-45° |
| Максимальная высота реза пилой 300 мм | 90 мм |
| ширина реза между пилой и упорной линейкой стола | 1000 мм |
| Частота вращения вала пилы | 4000 об./мин |
| Боковое смещение пилы | 140 мм |
| Длина шпинделя фрезы диаметром 30 мм | 140 мм |
| Длина шпинделя фрезы диаметром 35-40-50 мм | 160 мм |
| Максимальный диаметр шипорезного инструмента | 320 мм |
| Частота вращения шпинделя фрезы | 3200-4200-6000-8000 оборотов в минуту |
| Мощность мотора фрезера | 5,5 л.с. (4 кВт) |
| Мощность мотора пилы | 5,5 л.с. (4 кВт) |
| Вес нетто | 680 кг
|
Стандартная (базовая) комплектация форматно-раскроечного станка TS 150
| Подрезной узел | от отдельного мотора |
| Алюминиевая каретка | с закаленными стальными направляющими на шариках |
| Направляющая фрезерного узла | с регулируемыми щечками |
| Эксцентриковый прижим | + |
| Защитные устройства | + |
| Норматив | Е
|
Особенности форматно-раскоечного станка TS 150
Размер каретки 1500
2000 | 330x1500 мм
330x2000 мм |
| Длина реза каретки 1500 | 1550 мм |
| Длина реза каретки 2000 | 2050 мм
|
Логистика
| Вес нетто | 680 кг |
| Вес брутто в ящике | 950 кг |
| Габаритные размеры с пазовальном станком | 1700x3000x1300 мм |
| Упаковочные размеры | 1900x1150x1100 мм |
| Объем | 2,4 м3
|
Код для заказа станка
8119040 Форматно-раскроечный станок с шипорезным оборудованием и алюминиевой кареткой 1500 мм TS 150 GRIGGIO
ОПЦИИ форматно-раскроечных станков TS 150- TS 300
| 0807532 | Скидка на станок без подрезного узла |
| 0807533 | Каретка 2000 мм (длина реза с подрезным узлом 2050 мм) |
| 0807535 | Алюминиевая упорная линейка +30-45 |
| 0807551 | Приставка для шипорезания с гониометрической линейкой (в комплекте с защитой для шипорезания) |
| 0807557 | Приставка для параллельных резов |
| 0807559 | Расширение фрезерного стола |
| 0807561 | Эксцентриковый и винтовой прижим |
| 0807581 | Ширина реза 1250 мм |
| 0807591 | Ширина реза 1500 мм |
| 0807601 | Сменный шпиндель мк 5 (указать диаметр) |
| 0807611 | Дополнительный шпиндель мк 5 (указать диаметр) |
| 0807631 | Переключатель направления вращения |
| 0807653 | Направляющая с визуализатором на выходе, регулируемая защитная щечка на выходе с механическим счетчиком и смещением положения в зависимости от диаметра инструмента |
| 0807654 | Направляющая с визуализатором на выходе, (обязательна направляющая с визуализатором на выходе) |
| 0807641 | Световой индикатор скорости |
| 0807665 | Параллелограмная защита пилы CE |
| 0807681 | Подрезная пила widia диаметром 100 мм |
| 0807691 | Двойная подрезная пила Widia диаметром 100 мм |
| 0807696 | Главная пила Widia диаметром 300 мм |
| 0807701 | Главная пила Widia диаметром 350 мм |
| 0807740 | Самотормозящий мотор 10' |
| 0807742 | Мотор пилы 4 квт (5,5 л.с.) |
| 0807743 | Мотор фрезера 5,5 квт (7,5 л.с) |
| 0807744 | Мотор пилы 7,5 лс (5,5 квт)
|
Буклет по круглопильному станку с шипорезным фрезерным узлом TS 150 скачать
