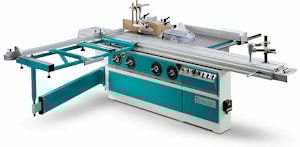

Форматно-раскроечный станок TS 300 Griggio является брендом среди круглопильных станков с фрезерным агрегатом, т.к. вся его конструкция начиная с мощной наклонной пилы, фрезера с горизонтальной регулировкой положения вала и других составляющих подчинена быстрой и качественной обработке необходимого материала.
Станок TS 300 предназначен различной распиловки материалов: продольной, поперечной, угловой. В качестве обрабатываемых материалов могут служить пиломатериалы, фанера, древесноволокнистые плиты, листовые материалы, в том числе облицованные. Форматно-раскроечный станок TS 300 подходит для крупных производств, для специалистов, имеющих дело со стандартными размерами листовых материалов.
Для этого станок оборудован кареткой, которая может иметь размер либо 2600 мм, либо 3200 мм.
Данный параметр соответствует длине пропила. Особенностью станка является наличие шипорезного оборудования. Для форматно-раскроечного станка TS 300 может поставляться по заказу мотор, работающий от напряжения в 220 Вольт, а также опции, перечисленные в таблице ниже. Непревзойдённое качество и возможности станка по достоинству оценят производители корпусной и кухонной мебели.
Технические характеристики форматно-раскроечного станка TS 300
| Размер фиксированного стола | 1450x650 мм |
| Диаметр пилы (стандартная комплектация) | 350 мм |
| Диаметр подрезной пилы | 100 мм |
| Угол наклона пилы | 0°-45° |
| Максимальная высота реза пилой 300 мм | 90 мм |
| ширина реза между пилой и упорной линейкой стола | 1000 мм |
| Частота вращения вала пилы | 4000 оборотов в минуту |
| Боковое смещение пилы | 140 мм |
| Длина шпинделя фрезы диаметром 30 мм | 140 мм |
| Длина шпинделя фрезы диаметром 35-40-50 мм | 160 мм |
| Максимальный диаметр шипорезного инструмента | 320 мм |
| Частота вращения шпинделя фрезы | 3200-4200-6000-8000 оборотов в минуту |
| Мощность мотора фрезера | 5,5 л.с. (4 кВт) |
| Мощность мотора пилы | 5,5 л.с. (4 кВт) |
| Вес нетто | 980 кг
|
Стандартная (базовая) комплектация форматно-раскроечного станка TS 300
| Подрезной узел | от отдельного мотора |
| Алюминиевая каретка | с закаленными стальными направляющими на шариках |
| Направляющая фрезерного узла | с регулируемыми щечками |
| Эксцентриковый прижим | + |
| Защитные устройства | + |
| Норматив | Е
|
Особенности форматно-раскоечного станка TS 300
| Размер каретки | 2600 330x2600 мм
3200 330x3200 мм |
| Длина реза каретки 2600 | 2700 мм |
| Длина реза каретки 3200 | 3300 мм
|
Логистика
| Вес нетто | 980 кг |
| Вес брутто в ящике | 1150 кг |
| Габаритные размеры с пазовальном станком | 3200x3000x1300 мм |
| Упаковочные размеры | 3400x1150x1100 мм |
| Объем | 5 м3
|
Код для заказа станка
8119044 Форматно-раскроечный станок с шипорезным оборудованием и алюминиевой кареткой 3200 мм TS 300 GRIGGIO
ОПЦИИ форматно-раскроечного станка TS 300
| 0807532 | Скидка на станок без подрезного узла |
| 0807534 | Скидка на каретку 2600 мм (длина реза с подрезным узлом 2700 мм) |
| 0807535 | Алюминиевая упорная линейка +30-45 |
| 0807551 | Приставка для шипорезания с гониометрической линейкой (в комплекте с защитой для шипорезания) |
| 0807557 | Приставка для параллельных резов |
| 0807559 | Расширение фрезерного стола |
| 0807561 | Эксцентриковый и винтовой прижим |
| 0807581 | Ширина реза 1250 мм |
| 0807591 | Ширина реза 1500 мм |
| 0807601 | Сменный шпиндель мк 5 (указать диаметр) |
| 0807611 | Дополнительный шпиндель мк 5 (указать диаметр) |
| 0807631 | Переключатель направления вращения |
| 0807653 | Направляющая с визуализатором на выходе, регулируемая защитная щечка на выходе с механическим счетчиком и смещением положения в зависимости от диаметра инструмента |
| 0807654 | Направляющая с визуализатором на выходе, (обязательна направляющая с визуализатором на выходе) |
| 0807641 | Световой индикатор скорости |
| 0807665 | Параллелограмная защита пилы CE |
| 0807681 | Подрезная пила Widia диаметром 100 мм |
| 0807691 | Двойная подрезная пила Widia диаметром 100 мм |
| 0807696 | Главная пила Widia диаметром 300 мм |
| 0807701 | Главная пила Widia диаметром 350 мм |
| 0807740 | Самотормозящий мотор 10' |
|
| 0807743 | Мотор фрезера 5,5 квт (7,5 л.с) |
| 0807744 | Мотор пилы 7,5 лс (5,5 квт)
|
Буклет по круглопильному станку TS 300 скачать
