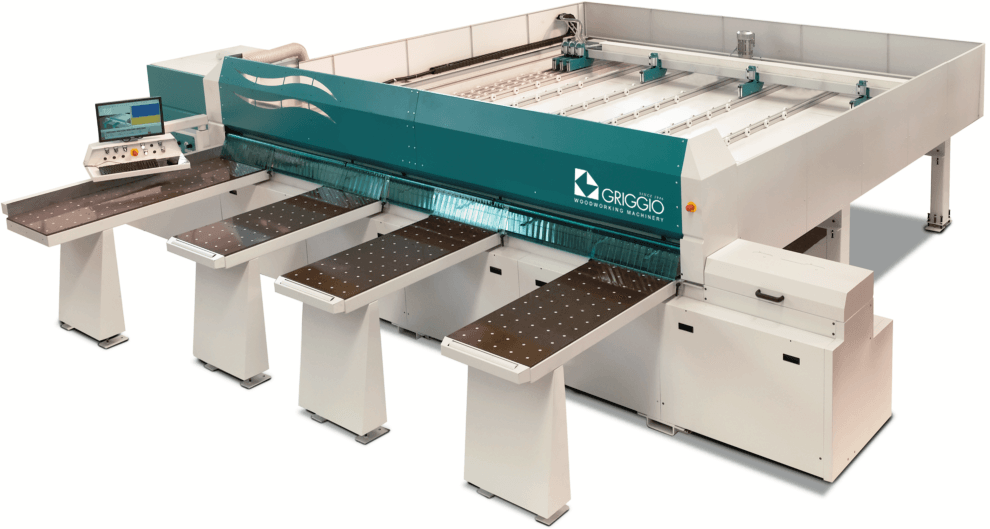

Горизонтальный форматно-раскроечный центр GRIGGIO LINEA GS 44/70 – основной помощник деревообрабатывающих производств, осуществляющих каждодневный крупносерийный раскрой пакетных заготовок (плиты ДСП, ДВП). Данный центр оборудован мощным ПК с операционной системой Windows с экраном типа LCD 15" и программным обеспечением "аLine" для распечатки этикеток стандартного формата.

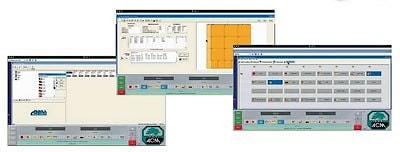

При помощи ПК происходит управление рабочим процессом: задаются необходимые параметры раскроя, воспроизводятся периодически повторяющиеся операции, сохраненные в памяти компьютера, определяется тип и размеры заготовок и масса других возможностей. Станок позволяет раскраивать особо крупные материалы, т.к. полезная длина реза составляет 4400 мм.
В связи с этим центр оборудован сразу 3-мя загрузочными подвижными столами, которые имеют покрытие из лакированного текстолита, способствующего бережному скольжению заготовок без повреждения поверхности. Основным является, однако, передний стол с направляющей, который размер 2000х600 мм. Перемещение заготовок со стола осуществляется толкателем, который скользит по цилиндрическим направляющим с зубчатой передачей типа "рейка-шестерня".

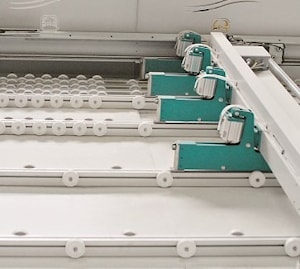

Толкатель представляет собой обрезиненный ролик, износоустойчивый к царапинам. Материал в зоне пропила размещается максимально плотно друг к другу и фиксируется цангами, которых в данной модели предусмотрено 6 штук. Раскрой заготовок осуществляется основной и подрезной пилами, диаметром 300 мм и 160 мм. Подрезной узел регулируется вручную. Ускорению процесса раскроя способствует автоматическое возвращение каретки в исходное положение со скоростью 60 метров в минуту. Качество раскроя гарантировано вне зависимости от того, какой по счету из всего пакета заготовок будет раскраиваться конкретный экземпляр. Для выполнения последнего реза имеется регулируемый прижим.
Надежная система пневматики, имеющая давление 6 бар, производит подъем пильной группы и подрезного узла.
Горизонтальный форматно-раскроечный центр GRIGGIO LINEA GS 44/70 имеет два аспирационных отверстия, поэтому основные узлы станка не будут забиваться древесной стружкой. Для обеспечения лучшей износоустойчивости и увеличения максимальной нагрузки на станок центр оборудован четырьмя моторами: для основной и подрезной пил, узла толкателя и каретки. Станок не боится вибраций, т.к. его вес (4300 кг) и в частности станина являются настолько тяжелыми, что исключают само понятие вибраций.
Технические характеристики горизонтального форматно-раскроечного центра GRIGGIO LINEA GS 44/70
| Полезная длина реза | 4400 мм |
| Выступ пилы над рабочей поверхностью | 70 мм |
| Скорость хода пильной каретки (с мотовариатором): | |
| * туда | 6-60 метров в минуту |
| * обратно | 60 метров в минуту |
| Ход толкателя | 4400 мм |
| Скорость толкателя (с инвертером) | 25/60 метров в минуту |
| Диаметр главной пилы | (посадочное отверстие 65 мм) 300 мм |
| Диаметр подрезной пилы | (посадочное отверстие 65 мм) 160 мм |
| Рабочее давление пневматической системы | 6 бар |
| 1 передний стол с направляющей | 2000х600 мм |
| 3 подвижных загрузочных стола | 1200х600 мм |
| Диаметр аспирационных отверстий: | 1 х диаметр 150 мм
2 х диаметр 120 мм |
| Мощность мотора главной пилы | 5,5 кВт (7,5 лс) |
| Мощность мотора каретки | 0,75 кВт (1 лс) |
| Мощность мотора подрезной пилы | 1 кВт (1,5 л.с.) |
| Мощность мотора толкателя | 1 кВт (1,5 л.с.) |
| Вес нетто | 4300 кг |
| Норматив | СЕ |
Стандартная (базовая) комплектация горизонтального форматно-раскроечного центра GRIGGIO LINEA GS 44/70
| Управление ПК с операционной системой Windows с экраном типа LCD 15" и программным обеспечением "аLine" для распечатки этикеток стандартного формата. | + |
| Магнитная полоса | для считывания позиционирования толкателя |
| Скольжение узла толкателя по цилиндрическим направляющим | с зубчатой передачей типа "рейка-шестерня" |
| 6 зажимных цанг | максимальный захват 90 мм |
| Регулируемый прижим для выполнения последнего реза | + |
| Главная пила, подрезная пила | + |
| Покрытие загрузочных столов | лакированный текстолит |
| Износоустойчивый к царапинам материал зоны программного толкателя | + |
| Датчик автоматического возврата пильной каретки | + |
Система автоматической юстировки для поперечных резов;
ход
толкатель
Система позиционируется автоматически независимо от ширины заготовки. | 1200 мм;
обрезиненный ролик |
| Подъем пильного узла | пневматический |
| Подъем подрезного узла | пневматический |
| Регулировка подрезного узла | ручная |
Логистика
| Вес нетто | 5200 кг |
| Вес брутто | 5300 кг |
| Габаритные размеры | 7000x7800x1700 мм |
| Упаковочные размеры | 7000x1800x1800 мм
5400x1000x1300 мм |
| Объем | 22,6 м3
7 м3 |
Код для заказа
8135086 CE Горизонтальный форматно-раскроечный станок GRIGGIO LINEA GS 44/70
ОПЦИИ горизонтального форматно-раскроечного центра GRIGGIO LINEA GS 44/70
| 0895001 | Высота реза 110 мм |
| 0895002 | Задний подъемный стол |
| 0895003 | Боковой подъемный стол с моторизованными валами |
| 0895004 | Боковой рольганг с холостыми роликами |
| 0895006 | Боковой рольганг с моторизованными роликами |
| 0895005 | Запуск звезда-треугольник главного мотора |
| 0895010 | Система быстрой смены пил "EASY FIX" |
| 0895015 | Узел пост-форминга с числовым управлением |
| Характеристики: |
| - бесщеточный мотор на подрезной каретке |
| - мощность мотора подрезного узла – 2 лс (1,5 кВт) |
| - диаметр подрезной пилы - 300 мм |
| 0895020 | Регулировка подрезного узла по вертикали и по горизонтали моторизированная, через компьютер |
| 0895025 | Автоматическая регулировка подъема пилы с пневматическим приводом |
| Управление ЧПУ с компенсацией высоты в зависимости от толщины заготовки |
| 0895030 | Автоматическая регулировка подъема пилы с бесщеточным мотором |
| Управление ЧПУ с компенсацией высоты в зависимости от толщины заготовки |
| С функцией выработки пазов. |
| 0895035 | Устройство выработки пазов с ручной регулировкой глубины |
| 0895045 | Дополнительная цанга |
| 0895050 | Пневматическое устройство для цанг (каждый), для выступающих кромок |
| 0895055 | Дополнительное пневматическое устройство для цанг (каждый), для выступающих кромок |
| 0895060 | Передний стол с воздушной завесой (каждый) |
| 0895065 | Дополнительный передний стол с покрытием из гетинакса 2000х600 мм |
| 0895075 | Software "ALINE DESK" для программирования через удаленный ПК |
| 0895080 | Software для распечатки персонализированных этикеток |
| 0895081 | Программирование удаленно из офиса |
| 0895085 | Система боковой юстировки 2200 мм |
| 0895090 | Дополнительная передняя система боковой юстировки 2200 мм |
| 0895095 | Лазерное устройство для проверки размеров заготовки в автоматическом режиме |
| 0895105 | Мотор пил 9 кВт, запуск "звезда-треугольник" |
| 0895110 | Мотор пил 11 кВт, запуск "звезда-треугольник" |
| 0895115 | Бесщеточный мотор пильной каретки 0-100 метров в минуту |
| 0895116 | Бесщеточный мотор толкателя |
| 0895120 | Шеф-монтаж, испытание, обучение |
| Не включает расходы на трансфер, питание и проживание |
