Крупные деревообрабатывающие производства, в частности мебельные и столярные, раскраивают каждый день огромное количество плитных материалов, т.е. имеют высокую производственную нагрузку. Для выполнения данной задачи недостаточно использовать обычный форматно-раскоречный станок, т.к. большинство из них рассчитаны на определенную ограниченную нагрузку.
Для пакетного раскроя заготовок в условиях повышенной нагрузки используются раскроечные центры. Компания GRIGGIO разработала целую серию горизонтальных форматно-раскоечных центров, одним из которых является модель
LINEA GS 32/70. Он используется в крупносерийном и массовом производстве и заслужил любовь среди покупателей благодаря своей надежности и особой прочности.
Станок обеспечивает многократное увеличение производительности.

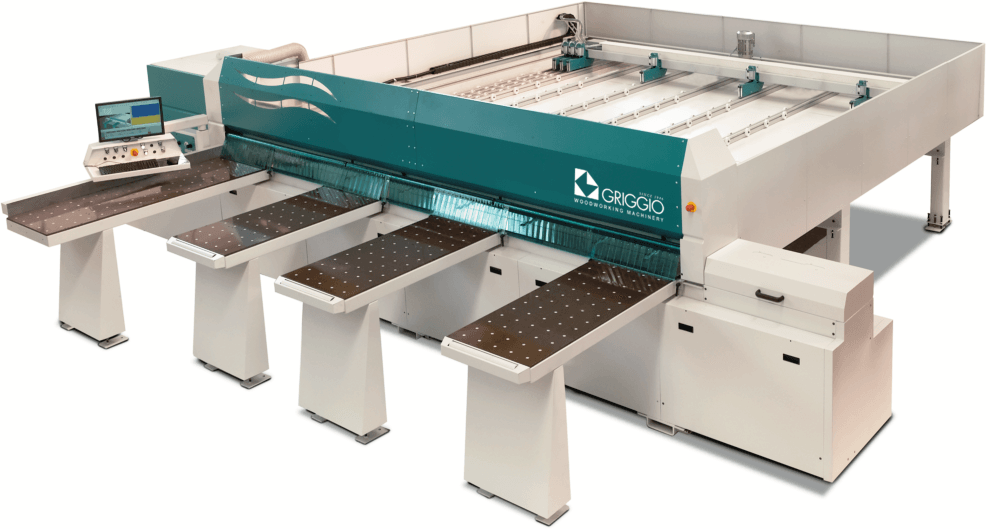

Горизонтальный раскроечный центр GRIGGIO LINEA GS 32/70 состоит из одного основного стола с направляющей, который несет функцию главной опоры, пока заготовки не будут перемещены в зону раскроя. Размер основного стола составляет 2000х600 мм.Станок имеет также два вспомогательных загрузочных подвижных стола, размером 1200х600 мм, основной задачей которых является перемещение заготовок в зону пропила.

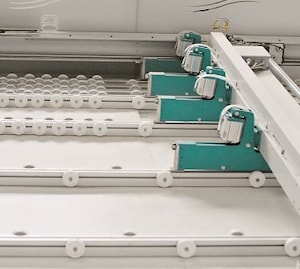

Покрытие загрузочных столов – лакированный текстолит- помогает предотвратить образование царапин на поверхности заготовок. Толкатель в виде обрезиненного ролика, работающий от мотора 1,5 лс, загружает пакет заготовок в зону пропила. Скольжение узла толкателя происходит по цилиндрическим направляющим с зубчатой передачей типа "рейка-шестерня". В зоне раскроя имеется 5 зажимных цанг, максимальным захватом 90 мм, которые позволяют рационально использовать рабочую область станка максимальным расположением пакетных заготовок. Для получения идеального реза как первой заготовки, так и последней служит регулируемый прижим.
Раскрой осуществляется, как и в других форматно-раскроечных станках, главной и подрезной пилами, диаметром 300 и 160 мм. Подъем пильного и подрезного узлов обеспечивает система пневматики, имеющая давление 6 бар. Важной особенностью
горизонтального форматно-раскроечного центра GRIGGIO LINEA GS 32/70 является управление узлами станка и настройка параметров раскроя на специальном ПК с операционной системой Windows с экраном типа LCD 15" и программным обеспечением "аLine" для распечатки этикеток стандартного формата. Станок оборудован сразу несколькими моторами, предназначенными для основной, подрезной пил, толкателя и каретки, которые увеличивают нагрузку на станок.
Технические характеристики горизонтального раскроечного центра GRIGGIO LINEA GS 32/70
| Полезная длина реза | 3200 мм |
| Выступ пилы над рабочей поверхностью | 70 мм |
| Скорость хода пильной каретки (с мотовариатором): | |
| * туда | 6-60 метров в минуту |
| * обратно | 60 метров в минуту |
| Ход толкателя | 3200 мм |
| Скорость толкателя (с инвертером) | 25/60 метров в минуту |
| Диаметр главной пилы | (посадочное отверстие 65 мм) 300 мм |
| Диаметр подрезной пилы | (посадочное отверстие 65 мм) 160 мм |
| Рабочее давление пневматической системы | 6 бар |
| 1 передний стол с направляющей | 2000х600 мм |
| 2 подвижных загрузочных стола | 1200х600 мм |
| Диаметр аспирационных отверстий: | 1 х диаметром 150 мм
2 х диаметром 120 мм |
| Мощность мотора главной пилы | 5,5 кВт (7,5 л.с.) |
| Мощность мотора каретки | 0,75 кВт (1 л.с.) |
| Мощность мотора подрезной пилы | 1 кВт (1,5 л.с.) |
| Мощность мотора толкателя | 1 кВт (1,5 л.с.) |
| Вес нетто | 3830 кг |
| Норматив | СЕ
|
Стандартная (базовая) комплектация горизонтального раскроечного центра GRIGGIO LINEA GS 32/70
| Управление ПК с операционной системой Windows с экраном типа LCD 15" и программным обеспечением "aLine" для распечатки этикеток стандартного формата. | + |
| Магнитная полоса | для считывания позиционирования толкателя |
| Скольжение узла толкателя | по цилиндрическим направляющим с зубчатой передачей типа "рейка-шестерня" |
| 5 зажимных цанг | максимальный захват 90 мм |
| Регулируемый прижим | для последнего тонкого реза |
| Главная пила, подрезная пила | + |
| Покрытие загрузочных столов | лакированный текстолит |
| Износоустойчивый к царапинам материал зоны программного толкателя | + |
| Датчик автоматического возврата пильной каретки | + |
| Система автоматической юстировки для поперечных резов | ход 1200 мм |
Толкатель
Система позиционируется
автоматически независимо от ширины заготовки. | обрезиненный ролик |
| Подъем пильного узла | пневматический |
| Подъем подрезного узла | пневматический |
| Регулировка подрезного узла | ручная
|
Логистика
| Вес нетто | 3700 кг |
| Вес брутто | 3800 кг |
| Габаритные размеры | 5700x6500x1700 мм |
| Упаковочные размеры | 5700x1800x1800 мм
4200x1000x1300 мм |
| Объем | 18,4 м3
5,4 м3
|
Код для заказа
8135085 CE Горизонтальный раскроечный центр GRIGGIO LINEA GS 32/70
ОПЦИИ горизонтального раскроечного центра GRIGGIO LINEA GS 32/70
| 0895001 | Высота реза 110 мм |
| 0895002 | Задний подъемный стол |
| 0895003 | Боковой подъемный стол с моторизованными валами |
| 0895004 | Боковой рольганг с холостыми роликами |
| 0895006 | Боковой рольганг с моторизованными роликами |
| 0895005 | Запуск звезда-треугольник главного мотора |
| 0895010 | Система быстрой смены пил "EASY FIX" |
| 0895015 | Узел пост-форминга с числовым управлением |
| Характеристики: |
| - бесщеточный мотор на подрезной каретке |
| - мощность мотора подрезного узла – 2 лс (1,5 кВт) |
| - диаметр подрезной пилы - 300 мм |
| 0895020 | Регулировка подрезного узла по вертикали и по горизонтали моторизированная, через компьютер |
| 0895025 | Автоматическая регулировка подъема пилы с пневматическим приводом |
| Управление ЧПУ с компенсацией высоты в зависимости от толщины заготовки |
| 0895030 | Автоматическая регулировка подъема пилы с бесщеточным мотором |
| Управление ЧПУ с компенсацией высоты в зависимости от толщины заготовки |
| С функцией выработки пазов. |
| 0895035 | Устройство выработки пазов с ручной регулировкой глубины |
| 0895045 | Дополнительная цанга |
| 0895050 | Пневматическое устройство для цанг (каждый), для выступающих кромок |
| 0895055 | Дополнительное пневматическое устройство для цанг (каждый), для выступающих кромок |
| 0895060 | Передний стол с воздушной завесой (каждый) |
| 0895065 | Дополнительный передний стол с покрытием из гетинакса 2000х600 мм |
| 0895075 | Software "ALINE DESK" для программирования через удаленный ПК |
| 0895080 | Software для распечатки персонализированных этикеток |
| 0895081 | Программирование удаленно из офиса |
| 0895085 | Система боковой юстировки 2200 мм |
| 0895090 | Дополнительная передняя система боковой юстировки 2200 мм |
| 0895095 | Лазерное устройство для проверки размеров заготовки в автоматическом режиме |
| 0895100 | Мотор пил 7,5 кВт, прямой запуск |
| 0895105 | Мотор пил 9 кВт, запуск "звезда-треугольник" |
| 0895110 | Мотор пил 11 кВт, запуск "звезда-треугольник" |
| 0895115 | Бесщеточный мотор пильной каретки 0-100 метров в минуту |
| 0895116 | Бесщеточный мотор толкателя |
| 0895120 | Шеф-монтаж, испытание, обучение |
| Не включает расходы на трансфер, питание и проживание
|
Буклет по раскроечному центру с ЧПУ GRIGGIO LINEA GS 32/70 скачать
