Главная » столярные станки » шипорезные станки » Двухшпиндельный шипорезный станок GRIGGIO GАT 180 Италия

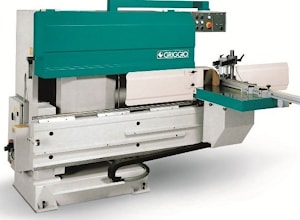

Двухшпиндельный шипорезный станок GRIGGIO GАT 180 Италия

Двухшпиндельный шипорезный станок GRIGGIO GАT 180 Италия  Шипорезный станок GRIGGIO GАT 180 состоит из двух шпинделей: шипорезного и фрезерного (с ручным подъемом) и имеет широкую сферу применения: деревообрабатывающее, мебельное, столярное производства. Станок выполняет зарезание шипов и проушин для рамочных конструкций. Принцип работы оборудования очень прост.

На каретку с фиксированным столом и ручной подачей крепится пневматическими прижимами заготовка, на которой в процессе вращения каретки и обработки циркулярной пилой образуются проушины и шипы. За счёт наличия на каретке наклонной линейки на угол от 0 до 45 градусов, можно получать шипы под углом.

К преимуществам двухшпиндельного шипорезного станка GRIGGIO GАT 180 относятся также антискольный диск, имеющий 6 положений, цифровой механический индикатор для горизонтального смещения пилы, 3 положения быстрого позиционирования для раздвижной направляющей и защитное устройство.

Технические характеристики двухшпиндельного шипорезного станка GRIGGIO GAT 180

Ход каретки 1500 мм
Размер каретки 500х900 мм
Максимальный диаметр циркулярной пилы 400 мм
Максимальная высота реза 105 мм
Горизонтальное смещение пилы 120 мм
Длина шпинделя 170 мм
Частота вращения шпинделя 3200 об/мин
Частота вращения пильного вала 3000 об/мин
Полезный вертикальный ход шпинделя 90 мм
Диаметр шпинделя 40 мм
Диаметр пильного вала 30 мм
Максимальный диаметр программируемого инструмента 320 мм
Мотор: пиление
фрезерование
4 лс (3 кВт)
7,5 лс (5,5 кВт)
Диаметр вытяжных колпаков: пиление
фрезерование
80 мм
150 мм
Вес нетто 1200 кг

Стандартная (базовая) комплектация двухшпиндельного шипорезного станка GRIGGIO GAT 180

Пильный узел +
Шипорезный шпиндель +
Ручная шипорезная каретка с фиксированным столом и поворотной линейкой 0-45 грусов
Пневматический прижим +
Ручной антискольный диск 6 положений
Подъем шпинделя фрезера ручной
Горизонтальное смещение пилы с механическим цифровым индикатором
Защитное устройство +
3 упора быстрого позиционирования для телескопической линейки для позиционирования заготовок
Норматив "Е"

Логистика

Вес нетто 1200 кг
Вес брутто в ящике 1380 кг
Габаритные размеры 2300x1800x1700 мм
Упаковочные размеры 2400x1900x1800 мм
Объем 8,2 м3

Код для заказа
8100119 Двухшпиндельный шипорезный станок GRIGGIO GАT 180

ОПЦИИ для двухшпиндельного шипорезного станка GRIGGIO GAT 180

0838531 Поворотный стол +45 –45° с дисплеем с максимальной шириной реза 90 мм (возможно +60 –60 грусов с шириной реза 70 мм)
0838536 Пневматический шипорезный шпиндель 220 мм - шипорезный шпиндель диаметром 50 мм, полезная длина 220 мм, полезный ход 90 мм, максимальный диаметр инструмента 320 мм, скорость вращения 3200 об/мин, мощность мотора 5,5 квт, вертикальное позиционирование 2 положения через щит управления
0838540 Пневматический шипорезный шпиндель 300 мм - шипорезный шпиндель диаметром 50 мм, полезная длина 300 мм, полезный ход 240 мм, максимальный диаметр инструмента 320 мм, скорость вращения 3200 об/мин, мощность мотора 5,5 квт, вертикальное позиционирование 4 положения с ручным револьверным устройством
0838541 Пневматический шипорезный шпиндель 250 мм - шипорезный шпиндель диаметром 50 мм, полезная длина 250 мм, полезный ход 160 мм, горизонтальный ход 70 мм, максимальный диаметр инструмента 320 мм, скорость вращения 3200 об/мин, мощность мотора 5,5 квт, вертикальное позиционирование 3 положения через пульт управления
0838542 Вертикальная электрическая регулировка шпинделя с электронным дисплеем 4/30 м/мин.
0838545 Высота реза 145 мм – пила диаметром 500 мм
0838546 Высота реза 160 мм – пила диаметром 500 мм, обязательна автоподача каретки с электронной регулировкой скорости
0838548 Автоподача каретки с электронным контролем скорости с помощью инвертера 4/30 м/мин.
* с пилой диаметром 400 , высота пропила 120 мм
* с пилой диаметром 500, высота пропила 160 мм
0838549 2-ой пневматитеский шипорезный шпиндель длина 170 мм 5,5 квт
диаметром 40 мм, полезная длина 170 мм, вертикальный ход 70 мм с индикатором, максимальный диаметр инструмента 320 мм, скорость вращения 3200 об/мин, вертикальное позиционирование вручную, горизонтальное – пневматического типа вкл./выкл.
0838550 Линейка каретки с электронным дисплеем 2500 мм
0838551 Пневматический горизонтальный прижим
0838559 Частота вращения шипорезного шпинделя 4500 об/мин
0838568 Антискольный диск с пневматической блокировкой
0838570 Пневматическая приставка для шипорезания коротких заготовок
0838572 5 положений по горизонтали для пневмопозиционирования пилы
0838575 Поддувы на столе
0838581 Мотор 5,5 лс (4 квт) пила
0838591 Мотор 10 лс (7,5 квт) фрезер
0838601 Мотор с тормозом (10 сек), каждый
0838611 Питание от сети, отличной от 400 в


Буклет по двухшпиндельный шипорезный станок GRIGGIO GAT 180 скачать


по применению
для производства дверей


Если вы хотите купить двухшпиндельный шипорезный станок griggio gаt 180 италия , вы можете:
Позвонить:
+375-17-3935570
+375-29-3468676
+375-33-3468676
Отправить запрос сейчас
Поделиться

Ещё из раздела шипорезные станки

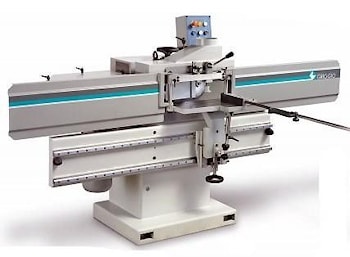

Односторонний шипорезный станок GRIGGIO GT 4 S Италия
Широкое применение рамочных конструкций и каркасных изделий обусловили конструирование шипорезных станков. Как правило, для формирования большинства рамных шипов недостаточно одного фрезерного шпинделя, поэтому разработчики компании GRIGGIO ...

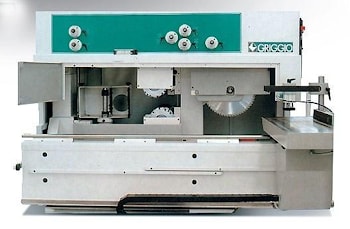

Четырехшпиндельный шипорезный станок GRIGGIO GАT 150/4 Италия
