Широкое применение рамочных конструкций и каркасных изделий обусловили конструирование шипорезных станков. Как правило, для формирования большинства рамных шипов недостаточно одного фрезерного шпинделя, поэтому разработчики компании GRIGGIO предусмотрели в своём шипорезном станке GT 4 S наличие сразу 4-х шпинделей.
Предназначением

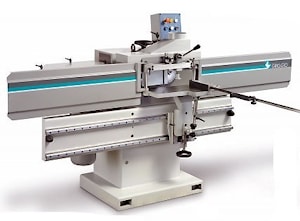

одностороннего 4-х шпиндельного шипорезного станка GRIGGIO GT 4 S является фрезерование шипов и проушин на обоих концах деталей из древесины для соединения их под углом в рамочные или ящичные конструкции. На колонне станка размещены несколько суппортов: пильный, проушечный и два шипорезных. Каретка с ручной подачей, снабженная автоматическими зажимами, отвечает за установку заготовки.
При движении каретки вырабатывается проушина благодаря торцовки заготовки циркулярной пилой, а потом образуется шип. Наличие в шипорезном станке GRIGGIO GT 4 S антискольных дисков обеспечивает получение равномерной зубчатой поверхности. Станок может применяться как самостоятельное устройство для зарезания шипов и проушин, либо же может быть встроен в поточную линию.
Технические характеристики одностороннего шипорезного станка GRIGGIO GT 4 S
| Максимальная высота реза | 70 мм |
| Максимальный диаметр антискольных дисков | 300 мм |
| Полезная длина шпинделя диаметром 40 мм | 150 мм |
| Вертикальный ход фрезерного вала | 80 мм |
| Размер ножевых головок | 85х100 мм |
| Максимальное расстояние между горизонтальными головками | 70 мм |
| Диаметр циркулярной пилы | 250 мм |
| Длина поперечной планки | 1850 мм |
Мотор: пиление и ножевая головка
фрезерование | 3 лс (2,2 кВт)
4 лс (3 кВт) |
| Вес нетто | 510 кг |
| Электрический норматив | "Е"
|
Логистика
| Вес нетто | 600 кг |
| Вес брутто в ящике | 690 кг |
| Габаритные размеры | 1750x900x1300 мм |
| Упаковочные размеры | 1850x1000x1400 мм |
| Объем | 2,6 м3
|
Код для заказа
8110000 Односторонний шипорезный станок GRIGGIO GT 4 S
ОПЦИИ одностороннего шипорезного станка GRIGGIO GT 4 S
| 0837516 | Фрезерный шпиндель, диаметром, 35 мм |
| 0837520 | Фрезерный шпиндель, диаметром, 50 мм |
| 0837526 | Расширение стола 700 мм |
| 0837551 | Вертикальный пневматический прижим |
| 0837552 | Алюминиевая направляющая с упорами, 3 положения |
| 0837557 | Горизонтальный пневматический прижим |
| 0837566 | Ножевая головка длиной 120 мм |
| 0837601 | Мотор 4 лс (пила) |
| 0837611 | Мотор 5,5 лс (фрезер) |
| 0837615 | Мотор 7,5 ЛС (фрезер)
|
Буклет по шипорезному станку GRIGGIO GT 4 S скачать
