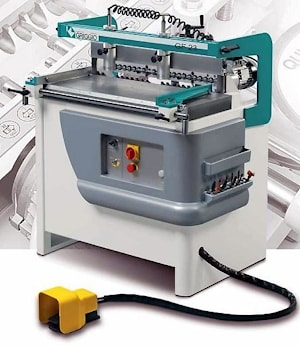

Высокотехнологичной и производительной моделью среди серии сверлильно-присадочных станков GRIGGIO GF является модификация станка GF 35 – станок с пневматическим наклоном сверлильной головкой, со сверлильной группой, включающей 35 шпинделей. Расстояние между шпинделями составляет 32 мм. Станок предназначен для сверления глухих и сквозных отверстий, максимальной глубиной 85 мм, при толщине заготовки не более 90 мм.
Толщина заготовки регулируется специальным счетчиком для указания толщины. Отличительной особенностью сверлильно-присадочного станка GF 35 является наличие в нем двух моторов по 2 лс, поэтому станок подходит для крупных производств с высокой нагрузкой. Станок имеет также наибольшее количество пневматических самонивелирующихся прижимов – 4 штуки, которые надежно фиксируют заготовку и предохраняют ее от малейших движений во время сверления.
Боковые откидные упоры используются в тех случаях, когда вы имеете дело с крупными заготовками. Преимуществом любого станка серии GF является наличие в них устройства "Quick depth", предназначенное для регулировки и прямого считывания глубины сверления. Свёрла фиксируются в пластмассовом суппорте.
Сверлильно-присадочный станок GRIGGIO GF 35 может быть дооснащен сразу либо же в процессе работы дополнительными опциями, которые заказываются отдельно.
Технические характеристики сверлильно-посадочного станка GRIGGIO GF 35
| Количество шпинделей | 35 штук |
| Расстояние между двумя шпинделями | 32 мм |
| Расстояние между внешними шпинделями | 1088 мм |
| Максимальная глубина сверления | 85 мм |
| Максимальная толщина заготовки | 90 мм |
| Мощность 2 моторов | 2 лс (1,5 кВт) |
| Вес нетто | 330 кг
|
Стандартная комплектация сверлильно-посадочного станка GRIGGIO GF 35
| Алюминиевая линейка | 3000 мм с 4 упорами флажками(2 части по 1500 мм) |
| Боковые откидные упоры на столе | GF 23/27/35 |
| 4 пневматических самонивелирующихся прижима |  |
| 2 фронтальных вертикальных упора | для совмещения вертикального и горизонтального сверления |
| Пневматический наклон сверлильной головки | 0-90 градусов с блокировкой в любом положении и фиксатором на 45 градусов |
| Устройство "Quick depth" |  для регулировки и прямого считывания
глубины сверления |
| Счетчик для указания толщины заготовки | + |
| Шпиндели быстрого зажима | + |
| Быстрозажимные втулки | 5 штук |
| Пластмассовый суппорт для сверил | GF 23/27/35 |
| Норматив | СЕ
|
Логистика
| Вес нетто | 330 кг |
| Вес брутто | - 500 кг |
| Габаритные размеры | 1980x780x1300 мм |
| Упаковочные размеры | 1550x800x1100 мм |
| Объем | 1,8 м3
|
Код для заказа
8132024 Сверлильно-присадочный станок - 35 шпинделей GRIGGIO GF 35
ОПЦИИ сверлильно-присадочного станка GRIGGIO GF 35
| 0874510 | Вытяжной колпак |
| 0874521 | Дополнительный пневматический прижим |
| 0874551 | Быстрозажимная втулка |
| 0874556 | Дополнительная алюминиевая линейка 3000 мм с 4-мя упорами |
| 0874562 | Дополнительная алюминиевая линейка 1500 мм с 2-мя упорами (правая) |
| 0874558 | Дополнительная алюминиевая линейка 1500 мм с 2-мя упорами (левая) |
| 0874567 | Специальный упор для линейных отверстий |
| 0874561 | Угольник для стыковки по 45 градусов |
| 0874560 | Угольник для стыковки по 90 градусов |
| 0874566 | Боковой упор на столе с микрометрической регулировкой через маховичок |
| 0874570 | Неподвижный калибр для упора линейки для установки упора на линейку на 704 мм |
| 0874577 | Неподвижный калибр 500 мм для параллельности для параллельного позиционирования заднего упора |
| 0874578 | Транспортер для регулировки упоров на столе для установки упоров на столе на одинаковом расстоянии |
| 0874572 | Фрезерный узел для петель "TRIMAC" для петель типа "BLUM", межосевое расстояние 45 мм (другие размеры по заказу) |
| 0874573 | Стальное сверло для петель. |
| 0874571 | Стальное сверло |
| 0874581 | Дополнительный упор на алюминиевой линейке
|
Буклет по сверлильно-присадочному станку GRIGGIO GF 35 скачать
