Горизонтальный раскроечный центр GRIGGIO LINEA GS 32/95 отличается от обычных станков данного класса повышенной устойчивостью, способностью обрабатывать большое количество пакетных материалов, например, ДСП и ДВП, наличием в нем ПК с увеличенным экраном в 19 дюймов для задания параметров раскроя, 3-я столами, два из которых являются подвижными загрузочными и другими возможностями, которые будут описаны ниже.
LINEA позволяет раскроить полноформатные листы материалов за счет длины реза в 3200 мм. Материалы располагаются на передней части станка на загрузочных подвижных столах. Столы выполняют несколько функций: размещают и выгружают детали, а также разворачивают пакеты заготовок из продольного положения в поперечное относительно рабочей области станка. Покрытие столов из лакированного текстолита улучшает скольжение заготовок по поверхности стола и предотвращают появление царапин на заготовках.
Выгрузка заготовок в зону пропила происходит при помощи толкателя (обрезиненный ролик), имеющим ход 3200 мм. Узел толкателя скользит по цилиндрическим направляющим с зубчатой передачей типа "рейка-шестерня". Для поперечных резов предусмотрена автоматическая система юстировки не зависимо от ширины заготовки. Раскрой происходит посредством перемещения пильной группы. Скорость перемещения пильной каретки составляет 6-60 метров в минуту (в прямом направлении) и 60 метров в минуту (в обратном направлении). Помимо основной пилы горизонтальный форматно-раскроечный центр

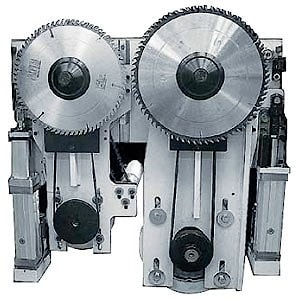

GRIGGIO LINEA GS 32/95 имеет подрезной узел, который регулируется вручную. Основная и подрезная пилы работают от отдельных моторов, мощностью 10 лс и 1,5 лс.
В рабочей зоне раскроя заготовки фиксируются 5-ю зажимными цангами, максимальным захватом 90 мм. Это нехитрое устройство позволяет максимально загрузить станок путем грамотного расположения заготовок. Стружка, образующаяся в ходе рабочего процесса, удаляется через два аспирационных отверстия, диаметром 150 и 120 мм. Управлять станком не составит труда даже мало обученному персоналу. Это связано с удобным ПК с программным обеспечением "aLine" для распечатки этикеток стандартного формата. ПК позволяет задать необходимые параметры раскроя на компьютере, после чего система начинает самостоятельно работать. Во время осуществления работы станок гасит любые вибрации за счет веса в 4030 кг.
Технические характеристики горизонтального форматно-раскроечного цетра GRIGGIO LINEA GS 32/95
| Полезная длина реза | 3200 мм |
| Выступ пилы над рабочей поверхностью | 95 мм |
| Скорость хода пильной каретки (с мотовариатором): | |
| * туда | 6-60 метров в минуту |
| * обратно | 60 метров в минуту |
| Ход толкателя | 3200 мм |
| Скорость толкателя (с инвертером) | 25/60 метров в минуту |
| Диаметр главной пилы | (посадочное отверстие 65 мм) 350 мм |
| Диаметр подрезной пилы | (посадочное отверстие 65 мм) 160 мм |
| Рабочее давление пневматической системы | 6 бар |
| 1 передний стол с направляющей | 2000х600 мм |
| 2 подвижных загрузочных стола | 1200х600 мм |
| Диаметр аспирационных отверстий: | 1 х диаметр 150 мм
2 х диаметр 120 мм |
| Мощность мотора главной пилы | 7,5 кВт (10 лс) |
| Мощность мотора каретки | 0,75 кВт (1 лс) |
| Мощность мотора подрезной пилы | 1 кВт (1,5 лс) |
| Мощность мотора толкателя | 1 кВт (1,5 лс) |
| Вес нетто | 4030 кг |
| Норматив | СЕ
|
Стандартная (базовая) комплектация горизонтального форматно-раскроечного станка GRIGGIO GS 32/95
Управление ПК с операционной системой Windows с экраном типа LCD 19" и программным обеспечением "Aline" для распечатки этикеток
стандартного формата. | + |
| Магнитная полоса | для считывания позиционирования толкателя |
| Скольжение узла толкателя по цилиндрическим направляющим | с зубчатой передачей типа "рейка-шестерня" |
| 5 зажимных цанг | максимальный захват 90 мм |
| Регулируемый прижим | для выполнения последнего реза |
| Главная пила, подрезная пила | + |
| Покрытие загрузочных столов | лакированный текстолит |
| Износоустойчивый к царапинам материал зоны программного толкателя | + |
| Датчик автоматического возврата пильной каретки | + |
Система автоматической юстировки для поперечных резов;
ход
толкатель
Система позиционируется автоматически независимо от ширины заготовки. | 1200 мм
обрезиненный ролик |
| Подъем пильного узла | пневматический |
| Подъем подрезного узла | пневматический |
| Регулировка подрезного узла | ручная
|
Логистика
| Вес нетто | 3700 кг |
| Вес брутто в ящике | 3800 кг |
| Габаритные размеры | 5700x6500x1700 мм |
| Упаковочные размеры | 5700x1800x1800 мм
4200x1000x1300 мм |
| Объем | 18,4 м3
5,4 м3
|
Код для заказа
8135087 CE Горизонтальный форматно-раскроечный центр с ЧПУ GRIGGIO LINEAGS 32/95
ОПЦИИ горизонтального форматно-раскроечного центра с ЧПУ GRIGGIO LINEA GS 32/95
| 0895001 | Высота реза 110 мм |
| 0895002 | Задний подъемный стол |
| 0895003 | Боковой подъемный стол с моторизованными валами |
| 0895004 | Боковой рольганг с холостыми роликами |
| 0895006 | Боковой рольганг с моторизованными роликами |
| 0895005 | Запуск звезда-треугольник главного мотора |
| 0895010 | Система быстрой смены пил "EASY FIX" |
| 0895015 | Узел пост-форминга с числовым управлением |
| Характеристики: |
| - бесщеточный мотор на подрезной каретке |
| - мощность мотора подрезного узла – 2 лс (1,5 кВт) |
| - диаметр подрезной пилы - 300 мм |
| 0895020 | Регулировка подрезного узла по вертикали и по горизонтали моторизированная, через компьютер |
| 0895025 | Автоматическая регулировка подъема пилы с пневматическим приводом |
| Управление ЧПУ с компенсацией высоты в зависимости от толщины заготовки |
| 0895030 | Автоматическая регулировка подъема пилы с бесщеточным мотором |
| Управление ЧПУ с компенсацией высоты в зависимости от толщины заготовки |
| С функцией выработки пазов. |
| 0895035 | Устройство выработки пазов с ручной регулировкой глубины |
| 0895045 | Дополнительная цанга |
| 0895050 | Пневматическое устройство для цанг (каждый), для выступающих кромок |
| 0895055 | Дополнительное пневматическое устройство для цанг (каждый), для выступающих кромок |
| 0895060 | Передний стол с воздушной завесой (каждый) |
| 0895065 | Дополнительный передний стол с покрытием из гетинакса 2000х600 мм |
| 0895075 | Software "ALINE DESK" для программирования через удаленный ПК |
| 0895080 | Software для распечатки персонализированных этикеток |
| 0895081 | Программирование удаленно из офиса |
| 0895085 | Система боковой юстировки 2200 мм |
| 0895090 | Дополнительная передняя система боковой юстировки 2200 мм |
| 0895095 | Лазерное устройство для проверки размеров заготовки в автоматическом режиме |
| 0895105 | Мотор пил 9 кВт, запуск "звезда-треугольник" |
| 0895110 | Мотор пил 11 кВт, запуск "звезда-треугольник" |
| 0895115 | Бесщеточный мотор пильной каретки 0-100 метров в минуту |
| 0895116 | Бесщеточный мотор толкателя |
| 0895120 | Шеф-монтаж, испытание, обучение |
| Не включает расходы на трансфер, питание и проживание
|
Буклет по форматно-раскроечному центру с ЧПУ GRIGGIO LINEA GS 32/95 скачать
