Обеспечение высочайшего качества шлифования невозможно зачастую достичь на обычном шлифовальном станке из-за определенной формы заготовки. Поэтому разработчики компании
GRIGGIO выпустили серию

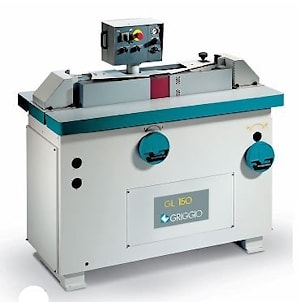

ленточно-шлифовальных станков с осцилляцией GL 150 - GL 200, которые являются профессиональным оборудованием в области шлифования сложных криволинейных поверхностей, фасонных заготовок.
Достичь успеха помогает продуманная до мелочей конструкция станка: наличие сразу двух рабочих столов одинаковых размеров 220x1440 мм, одного наклонного стола на угол до 45 градусов и второго обычного помогают оптимально разместить материал во время работы. Общая длина рабочих столов составляет 700 мм. Ленточные шлифовальные станки с осцилляцией GRIGGIO GL 150 - GL 200 отличаются друг от друга длиной шлифовальной ленты. Первая модель имеет размер ленты 150х2200 мм, вторая 200х2200 мм.
Длина ленты влияет на возможность шлифовки заготовок разных размеров. Шлифовальная лента движется со скоростью 8 и 12 метров в секунду, регулировка натяжения осуществляется с помощью пневматики. Наличие сразу нескольких моторов (для подачи ленты мощностью 2 ,5 / 3 ,5 л с, для осциллирующего узла -0,5 лс) позволяет станкам эксплуатироваться в условиях большой нагрузки. Осциллирующий узел с механическим перемещением регулируется по высоте с помощью маховика. Ленточные шлифовальные станки с осцилляцией
GRIGGIO GL 150 - GL 200 отличаются друг от друга также небольшой разницей в весе: 550 кг и 580 кг.
Технические характеристики ленточно-шлифовальных станков с осцилляцией GRIGGIO GL 150 - GL 200
| Размер рабочего стола | 220x1440 мм |
| Размер рабочего наклонного стола | 220х1440 мм  |
| Общая ширина рабочих столов | 700 мм |
| Наклон рабочего стола | 0 – 45 градусов |
| Высота рабочего стола | 950 мм |
Длина ленты GL 150
Длина ленты GL 200 | 150х2200 мм
200х2200 мм |
| Скорость ленты | 8/12 м/сек |
| Диаметр моторизованного ролика | 160 мм |
| Диаметр ведомого ролика | 80 мм |
| Мотор подачи ленты | 2 , 5 / 3 , 5 л с (1,8/2,6 кВт) |
| 2 скорости мотора | 900/1400 оборотов в минуту |
| Мощность осциллирующего мотора | 0,5 л.с. |
| Высота колебания ленты | 20 мм |
| Вертикальное смещение осциллирующего узла | 160 мм |
| Диаметр отверстия вытяжного устройства | 140 мм |
| Рабочее давление | 6 бар |
Вес нетто GL 150
Вес нетто GL 200 | 550 кг
580 кг
|
Стандартная (базовая) комплектация ленточно-шлифовальных станков с осцилляцией GRIGGIO GL 150 - GL 200
| Осциллирующий узел | с механическим перемещением |
| Возможность шлифования ровных и кривых поверхностей, а так же кромок, бортов и отверстий | + |
| 1 наклонный стол | 0-45 градусов |
| Вытяжное устройство | + |
| Навесная подвижная панель управления | + |
| Верхний защитный кожух | + |
| Регулировка осциллирующей группы по высоте | с помощью маховика |
| Регулировка натяжения ленты | с помощью пневматики |
| Электрический норматив | Е
|
Логистика
| Вес нетто | GL 150 - 550 кг
GL 200 – 580 кг |
| Вес брутто в ящике | GL 150 - 650 кг
GL 200 – 680 кг |
| Габаритные размеры | GL 150 - 1440x1100x700 мм
GL 200 - 1440x1100x700 |
| Упаковочные размеры | GL 150 - 1550x1150x900 мм
GL 200 - 1550x1150x900 |
| Объем | GL 150 – 1,6 м3
GL 200 – 1,6 м3
|
Код для заказа
8111014 Ленточный шлифовальный станок GRIGGIO GL 150
8111017 Ленточный шлифовальный станок GRIGGIO GL 200 Griggio
ОПЦИИ ленточно-шлифовальных станков с осцилляцией GRIGGIO GL 150 - GL 200
| 0847521 | Удлинение рабочего стола с роликовой системой |
| 0847525 | Моторизованный подъем шлифовальной группы |
| 0847531 | Колеса |
| 0847551 | Второй наклонный стол |
| 0847556 | Приспособление для монтажа податчика |
| 0847558 | Дополнительная приставка с валом и обрезиненными роликами
Диаметром 25-30-35-40-45 мм |
| 0847560 | Алюминиевая приставка для работы с шлифовальными кругами
(с комплектом абразивных роликов) |
| 0847561 | Дополнительный ролик диаметром 25-30-35 мм, цена за штуку |
| 0847571 | Дополнительный ролик диаметром 40-45 мм, цена за штуку |
| 0847581 | Пневматический ролик диаметром 70 мм |
| 0847591 | Круглая абразивная насадка на ролик диаметром 25-30-35-40-45 мм |
| 0847611 | Абразивная лента |
| 0847615 | Напряжение отличное от 400
|
Буклет ленточно-шлифовальных станков с осцилляцией GRIGGIO GL 150 - GL 200 скачать
