Комплектация

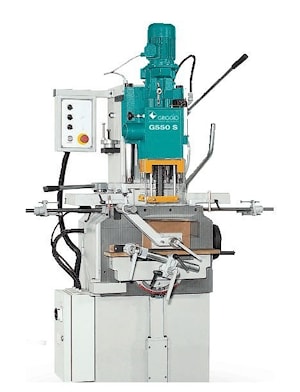

цепно-долбёжного станка GRIGGIO G-550S подходит для средних и крупных предприятий по изготовлению дверей, оконных блоков из древесины, для мебельного производства. Данный станок выполняет операции по горизонтальному и вертикальному долблению пазов под петли, замки, створки и другие аналогичные операции.
Станок отличается от других станков данного модельного ряда наибольшей возможной длиной получаемого паза, которая составляет 260 мм, длиной двери, максимальная высота которой может составлять 1050 мм, наличием сразу трёх моторов: одного для цепи (3 лс), второго для вертикальных шпинделей (0,5 лс) и третьего для горизонтальных шпинделей (1 лс).
К особенностям цепно-долбежного станка GRIGGIO G 550 S относятся также электросварная станина, обеспечивающая устойчивость и прочность станку. Шпиндельная голова и каретка, вылитые из чугуна, скользят при работе по направляющим. Голова поднимается пневмопружиной. Рабочий материал фиксируется фронтальным рабочим прижимом, для обеспечения наибольшей устойчивости. Для фиксации дверей предусмотрено специальное устройство: механическое для CVS 10, пневматическое для CVS 20.
Технические характеристики цепно-долбежного станка GRIGGIO G 550 S
| Размер рабочего стола | 600х110 мм |
| Вертикальный ход головки | 180 мм |
| Максимальная длина паза | 260 мм |
| Максимальная высота двери | 1050 мм |
| Поперечный ход | 150 мм |
| Вертикальный ход рабочего стола | 180 мм |
| Угол наклона головки | 0 – 45 градусов |
| Угол наклона рабочего стола | 0 – 45 градусов |
| Мотор цепи | 3 лс (2,2 кВт) |
| Мотор вертикальных шпинделей | 0,5 лс |
| Мотор горизонтальных шпинделей | 1 лс |
| Вес нетто | 500 кг
|
Стандартная (базовая) комплектация цепно-долбежного станка GRIGGIO G 550 S
| Автоматическая смазка | + |
| Заточное устройство | с чашечным шлифовальным кругом |
| Устройство для натяжения цепи | + |
| Свёрла | 5 штук
|
Логистика
| Вес нетто | 500 кг |
| Вес брутто в ящике | 600 кг |
| Габаритные размеры | 1000x800x2100 мм |
| Упаковочные размеры | 1000x1050x2150 мм |
| Объем | 2,3 м3
|
Код для заказа
8111004 Цепно-долбежный станок GRIGGIO G 550 S
ОПЦИИ цепно-долбежного станка GRIGGIO G 550 S
| 0841506 | Электрический норматив "Е" |
| 0841532 | Пневматический прижим |
| 0841541 | Цепь в комплекте |
| 0841551 | 5 дополнительных сверил |
| 0841571 | Мотор 4 лс (3 кВт)
|
Буклет по цепно-долбежному станку GRIGGIO G 550 S скачать
